CREO环境下三叶吊扇结构建模实现方案

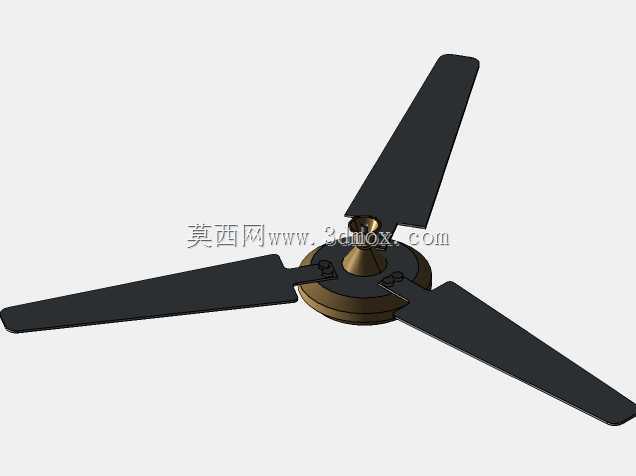

　　日常民用与商用空间的顶部通风场景中，三叶吊扇是应用覆盖范围极广的空气循环设备，区别于台扇、落地扇的地面放置形式，吊扇依托建筑顶部结构完成固定安装，运行过程中不占用地面活动空间，能够在大跨度层高的空间内形成覆盖范围更广的空气对流层，在厂房车间、餐饮门店、居家客厅、学校教室等场景中，既可以单独作为通风降温设备使用，也可以配合空调系统优化冷热气循环效率，降低整体温控能耗。从结构组成来看，这款三叶吊扇的核心部件分为顶部固定基座、中心旋转传动座、三片等距分布的长条形扇叶三个部分，建模过程中优先采用旋转特征完成中心基座与传动座的主体结构构建，因为这两个部件均为同轴回转类结构，通过草绘截面绕中心轴旋转的方式，能够快速保证各安装位的同轴度公差，

　　避免后续装配出现扇叶转动偏心的问题。扇叶部分采用等角度环形阵列的布局方式，三片扇叶相邻之间的夹角严格控制为120度，保证转动过程中的动平衡性能，减少运行时的结构震动与噪音；扇叶的截面采用带微小仰角的翼型设计，并非平直板材，这个角度的设定直接关联吊扇的送风距离与风量参数，建模时需要保证每片扇叶的安装角完全一致，避免出现风量不均、转动晃荡的问题。安装边界层面，吊扇的顶部固定端需要匹配建筑顶面的预埋承重结构，中心基座的安装孔位间距符合通用吊顶固件的尺寸规范，扇叶的伸展半径需要结合使用场景的层高与覆盖面积确定，保证扇叶转动时与周边墙面、吊顶装饰物留有足够的安全间隙，避免运行过程中出现剐蹭风险。从设计逻辑上，优先确定中心旋转轴的基准位置，

　　所有结构特征都以该中心轴为定位基准，先完成核心回转部件的建模，再单片构建扇叶结构后做环形阵列，最后完成各部件之间的安装配合结构设计，比如扇叶与中心座的连接卡扣位、固定孔位，这些位置的尺寸公差需要控制在合理范围内，既保证装配时的安装便利性，也避免长期转动出现连接松动。实际应用中，这类三叶吊扇的转速通常不高，但因为扇叶长度较长，能够推动大范围的空气缓慢流动，相比高转速的小型风扇，送风体感更柔和，不会产生强风直吹的不适感，适合长时间持续运行的场景。建模过程中需要注意扇叶与中心座连接位置的圆角过渡处理，避免应力集中，因为吊扇长期处于旋转运行状态，连接位置是应力集中的核心区域，合理的圆角过渡能够提升结构的抗疲劳性能，延长设备使用寿命。另外，中心传动座的下部做了圆弧收边设计，既能够优化外观的流畅度，也可以避免转动过程中积灰，同时减少结构的风阻，降低运行时的气流噪音。
