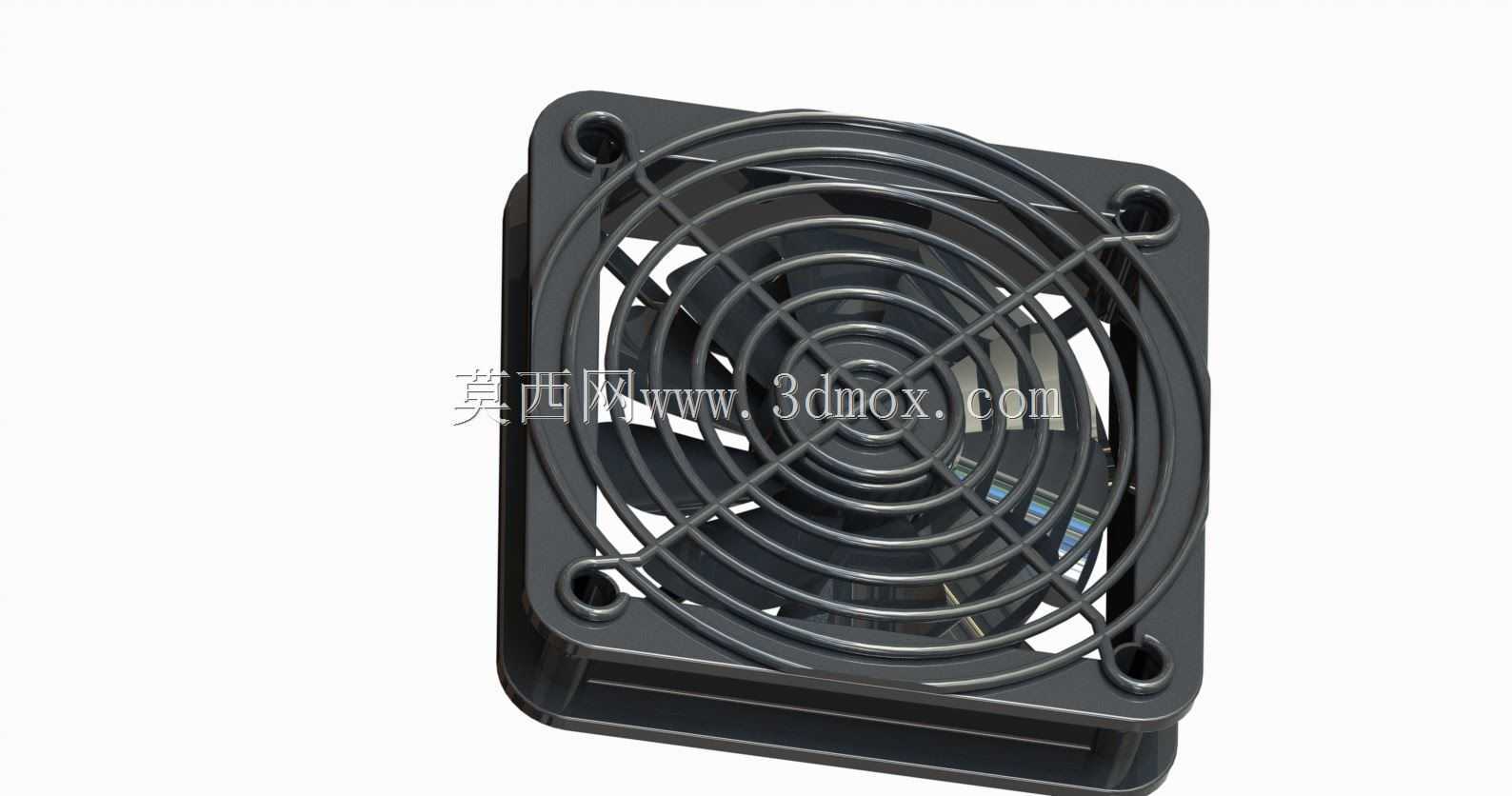

安装时不需要额外做安装支架的定制加工,直接用对应规格的螺丝穿过沉头孔固定即可,沉头孔的设计可以保证螺丝安装完成后端面不突出外框平面,不会和相邻的安装面产生干涉。外框的厚度尺寸匹配常规的机箱板材安装间隙,安装后不会出现框体突出机箱内壁或者外壁过多的问题,能很好地适配设备的外观与内部空间边界。扇叶部分采用的是七叶不等距曲面设计,这种设计思路主要是为了降低扇叶旋转过程中切割气流产生的阶次噪音,相比等距扇叶,不等距布局可以打散气流通过扇叶时的周期性振动频率,避免和机箱结构产生共振,在相同转速下能获得更好的静音表现,同时曲面叶型的设计可以在相同转速下推动更多的空气流量,提升散热效率。扇叶中心的轮毂部分做了圆弧过渡处理,日常做电子设备结构设计时,这类带一体式防护网的方形轴流散热风机是风冷散热方案里最常用的标准件之一,不管是台式PC机箱的通风散热、工控机柜的内部风道构建,还是小型嵌入式电子设备的主动排风,都能见到这类结构的身影。和无防护网的裸风扇相比,前置的金属防护格栅首先解决了两个工程实际问题:一是避免设备运维、日常使用过程中,线缆、异物或者操作人员的手指误触高速旋转的扇叶造成设备损坏或者人身伤害,二是可以对进风侧的气流做初步的整流,减少大尺寸杂物被吸入扇叶区域卡滞扇叶的风险。从结构设计逻辑来看,这款风机采用了行业通用的方形外框安装结构,四个角预留的沉头安装孔是标准的孔位布局,适配绝大多数机箱、机柜的预装风扇位,
能减少中心区域的气流紊流,让气流更顺畅地从进风侧导向出风侧,提升风机的整体气动效率。防护网采用的是同心圆金属丝搭配径向支撑丝的焊接结构,金属丝的直径经过选型计算,既保证了防护网的结构强度,在受到一定外力挤压时不会产生过大变形触碰扇叶,又不会因为金属丝过粗遮挡过多的进风面积,影响风机的进风效率。防护网和外框的固定采用了卡扣加定位柱的结构,不需要额外的螺丝固定,装配时直接对准定位柱按压到位即可完成固定,能减少生产线上的装配工序,提升装配效率,后期维护需要清理扇叶积灰时,也可以直接拆下防护网,不需要拆卸整个风机的固定结构。在实际设备选型时,这类风机的安装边界需要重点关注几个参数:首先是外框的外形尺寸,要和设备预留的风扇安装位尺寸匹配,
避免出现安装孔位不对位、框体放不进安装位的问题;其次是风机的整体厚度,要确认安装后扇叶旋转区域不会和设备内部的主板、电容、线缆等元器件产生干涉,尤其是在紧凑型机箱设计中,厚度方向的空间余量通常比较小,需要提前做干涉检查;另外还要注意出风侧的空间预留,不要在出风侧紧贴布置阻挡气流的结构件,否则会大幅降低风机的通风效率,影响散热效果。从风道设计的角度来说,这类风机通常采用抽风或者吹风两种布置方式,抽风布置是将风机安装在设备的出风位,把设备内部的热空气抽出设备外,在设备内部形成负压,让外部冷空气从设备的进风孔进入内部带走热量,这种布置方式的风道气流比较均匀,适合内部元器件布局比较规整的设备;吹风布置是将风机安装在进风位,
直接把外部冷空气吹向需要重点散热的元器件,这种方式的局部散热效率更高,适合有高热流密度元器件需要重点散热的场景。在做三维建模时,这类标准风机的模型需要准确还原安装孔位的位置尺寸、外框的外形尺寸、防护网的突出高度以及扇叶的旋转包络尺寸,这样在做整机结构装配时才能准确做干涉检查,避免后期开模或者装配时出现结构冲突。模型里的扇叶和外框的配合间隙也按照实际产品的公差做了还原,真实反映了实际产品的装配间隙,不会出现模型里扇叶和外框干涉的情况,能直接用于整机的数字样机装配验证。防护网的金属丝布局也和实际产品一致,在做设备的EMC防护设计时,也可以基于这个模型评估金属防护网的屏蔽效果,不需要额外再做防护网的建模工作。
