弹簧式过中心锁扣机械结构设计

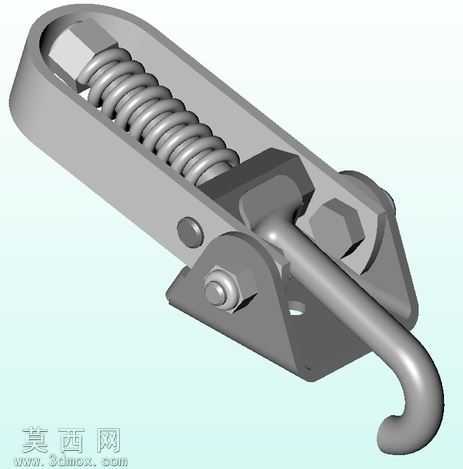

本作品为弹簧式过中心锁扣的三维参数化建模成果，建模过程中严格遵循机械加工的公差配合要求，对每一处结构细节都做了精准还原。首先从底座安装结构开始建模，底座采用带安装孔的弯折钣金构型，建模时通过草图绘制精准定位两个安装孔的中心距，利用拉伸、切除特征完成底座基体制作，同时对弯折处做了符合钣金加工工艺的圆角处理，避免应力集中问题。随后构建铰接转轴结构，转轴与底座、锁钩的配合处按照间隙配合的公差要求预留了合理的转动间隙，保证锁钩可以绕转轴顺畅转动，不会出现卡滞问题。核心的弹簧构件建模时，通过螺旋线扫描特征精准还原弹簧的节距、线径与有效圈数，弹簧两端的并圈磨平结构也做了细致处理，确保弹簧安装后可以稳定抵接在底座内腔与锁钩受力端之间，提供持续的张紧弹力。锁钩部分采用带弯钩的一体化构型，建模时对弯钩的扣合角度做了反复校核，保证锁扣处于闭合状态时，受力点越过铰接中心形成过中心自锁结构，在受到外部振动、冲击载荷时不会意外脱开。锁钩上的调节螺母结构采用六角头标准件构型，建模时还原了螺纹结构，可通过旋转螺母调整弹簧的预紧力，适配不同厚度的被连接件扣合需求。渲染阶段采用金属哑光材质，底座、锁钩等钢制构件赋予喷砂氧化的灰色金属质感，弹簧部分赋予略深的弹簧钢材质，铰接销轴、调节螺母赋予镀锌亮面金属质感，通过三点布光方案突出结构的立体感，清晰展现各部件的装配关系与运动逻辑。设计思路上围绕振动工况下的可靠锁止需求，利用过中心结构的自锁特性搭配弹簧的持续张紧力，让锁扣在频繁振动的使用场景下依然能保持稳定的扣合状态，整体结构紧凑，安装便捷，可直接用于各类需要快速开合锁紧的机械设备舱门、防护罩、输送设备护板等部位，建模过程中所有特征均保留参数化历史，可根据实际使用需求调整安装尺寸、弹簧刚度、锁扣行程等参数，适配不同的安装场景。
