轻型车桥轮毂主轴连接结构

　　在轻型商用车、拖挂式旅居车以及小型专用作业车的行走系统里，轮端的轴毂连接结构直接决定了行驶过程中的载荷传递可靠性，这套轴毂组件正是针对这类载荷量级不算极端，但对安装便捷性、维护便利性有明确要求的场景设计。日常作业里，不少非道路轻型作业设备、场地内转运拖车的轮端故障，大多来自轴毂配合间隙控制不当、螺栓孔位同轴度偏差导致的偏磨，这套结构在设计阶段就把这类现场常见问题纳入了考量范围。

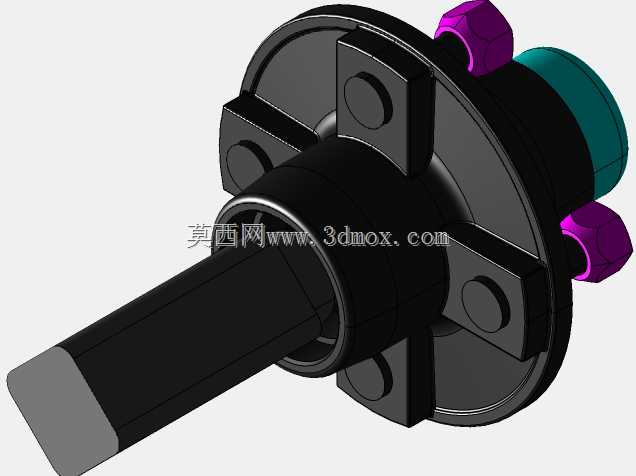

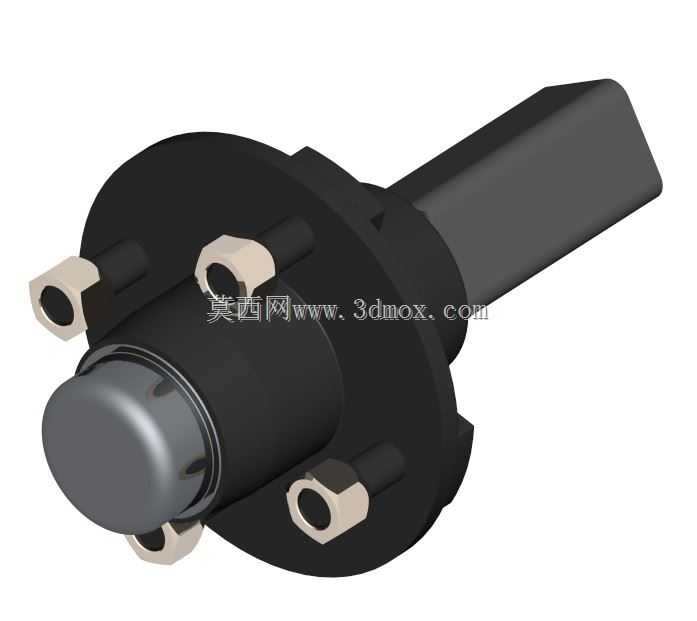

　　从实际功能来看，这套组件承担着轮辋安装定位、车身载荷向车轮传递、同时承受行驶过程中径向冲击与起步制动扭矩的作用。法兰盘上均匀分布的螺栓柱中心距为4英寸，这个尺寸是北美轻型拖挂、小型 utility 拖车的通用安装规格，适配市面上绝大多数同孔距的钢制、铝合金轮辋，不需要额外做转接法兰就能直接装配，能大幅减少现场改装的工作量。伸出的方轴截面尺寸为1-1/2英寸，这个规格的方轴短轴通常匹配对应规格的方管轴套，常见于 Dexter 系列的轻型车桥总成，零件号匹配8-91A的替换件场景，不管是原厂备件替换还是自制小拖车的轮端选型，都能直接适配现有成熟的配套轴承、密封件体系。

　　设计思路上，这套结构没有集成圆锥滚子轴承镶块，核心是给后期维护留出足够的调整空间——不同使用场景下，用户可以根据自身的载荷等级、行驶速度区间，选择适配游隙的轴承组件，比如场地内低速重载转运场景可以选游隙稍大的轴承避免热胀卡滞，公路行驶的拖挂场景则选标准游隙轴承兼顾运转平顺性与寿命。法兰盘与轴身采用一体化的本体结构，避免了分体式法兰焊接带来的应力集中问题，在承受过坑洼路面的冲击载荷时，应力能顺着轴身平滑传递，不会在焊缝位置出现应力断裂的隐患。法兰上的螺栓柱采用压装式设计，根部带有定位台阶，装配时能保证螺栓柱的垂直度，避免轮辋安装后出现端面跳动，导致行驶过程中车轮摆振。轴端的圆形端盖位置预留了轴承润滑脂的加注空间，日常维护时不需要完全拆解轮端，就能补充润滑脂，降低维护的时间成本。

　　安装边界方面，需要注意方轴插入轴套的深度不能小于轴径的1.5倍，也就是至少要达到2.25英寸的插入深度，才能保证扭矩传递的可靠性，避免方轴与轴套配合面出现压溃。法兰端面与轴肩的垂直度控制在0.05mm以内，安装轮辋时需要在法兰端面与轮辋结合面做清洁处理，避免泥沙、铁屑夹在结合面之间导致轮辋偏斜。螺栓柱的伸出长度需要匹配轮辋的安装面厚度，保证螺母拧紧后有足够的螺纹啮合长度，通常要求螺母拧紧后露出2-3牙螺纹为宜。轴身与轴承配合的轴颈位置，表面粗糙度控制在Ra1.6，圆柱度公差在0.02mm以内，能保证轴承内圈与轴颈的过盈配合量处于合理区间，既不会因为过盈量太大导致轴承内圈涨大影响游隙，也不会因为过盈量不足出现内圈跑圈的问题。

　　从实际使用的反馈来看，这类轻型轴毂结构最容易出问题的位置是法兰螺栓柱的根部，尤其是在频繁承受起步扭矩、制动反扭矩的场景下，如果螺栓柱根部没有做圆角过渡，很容易出现疲劳断裂，这套结构在螺栓柱根部设计了R1.5的过渡圆角，能有效分散应力集中点，提升交变载荷下的疲劳寿命。另外轴身靠近法兰的位置做了直径渐变的过渡，而不是直角台阶，同样是为了减少应力集中，应对行驶过程中的交变弯曲载荷。在建模过程中，所有配合面的尺寸都严格遵循ACIS建模内核的公差要求，保证导出的STEP格式文件能直接导入各类三维软件做装配干涉检查、有限元应力分析，不需要额外修复破面，对于做车桥选型、轮端结构改进的工程师来说，可以直接调取这个模型做整车装配校验，核对轮距、安装空间是否符合设计要求，避免选型阶段出现尺寸错配导致的后期返工。
