齿轮锥齿传动火车走行机构

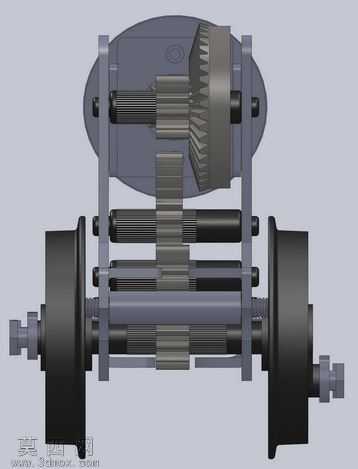

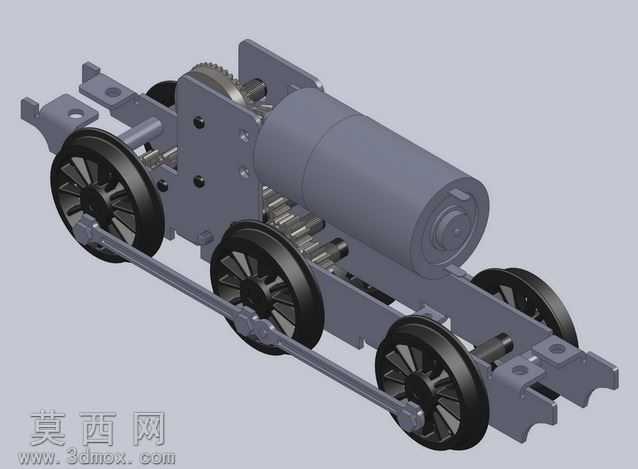

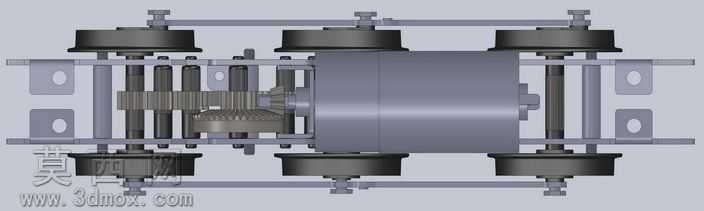

本模型为采用齿轮与锥齿轮组合传动的火车走行机构三维设计，整体建模过程严格遵循机械传动设计规范，在三维建模软件中完成全零件的参数化绘制与装配校验。建模阶段先完成核心传动部件的基准搭建，针对圆柱齿轮与锥齿轮的啮合特性，精准绘制齿廓曲线、分度圆与安装基准面，确保齿轮副的啮合间隙符合传动精度要求，避免运行过程中出现卡滞或传动异响问题。走行轮部分采用分层建模方式，区分轮芯、轮缘与踏面结构，还原火车车轮的典型廓形特征，轮轴与轴承位的尺寸配合严格按照机械公差标准设定，保证转动副的运转顺滑度。中间的动力输出与传动连接结构，完整还原了电机到轮组的动力传递路径，各级传动轴的支撑结构、齿轮的轴向定位结构均做了精细化建模，可清晰观察到动力从输入端经过圆柱齿轮减速、锥齿轮换向传递至各个轮对的完整过程。模型装配过程中添加了完整的配合约束，所有转动副均设定为可活动状态，能够直观模拟机构的运转状态，清晰展示齿轮啮合传动、轮组同步转动的动态效果。材质渲染阶段，对金属结构件赋予哑光钢材材质，对轮对踏面做了轻微的磨损质感处理，齿轮啮合面添加了细腻的金属光泽表现，整体渲染效果写实，能够清晰区分不同功能的零部件。该机构设计思路围绕小比例模型火车的动力传递需求展开，通过齿轮与锥齿轮的组合实现动力的减速与换向，保证三组轮对能够获得同步的动力输出，提升模型火车的走行稳定性与牵引力表现，整体结构紧凑，传动路径清晰，既满足模型的仿真运行需求，也可作为机械传动教学的直观演示案例，帮助学习者理解齿轮传动、锥齿轮换向的实际应用方式，以及轨道车辆走行部的基础结构原理。
