单跨敞篷式钢结构厂房三维设计模型

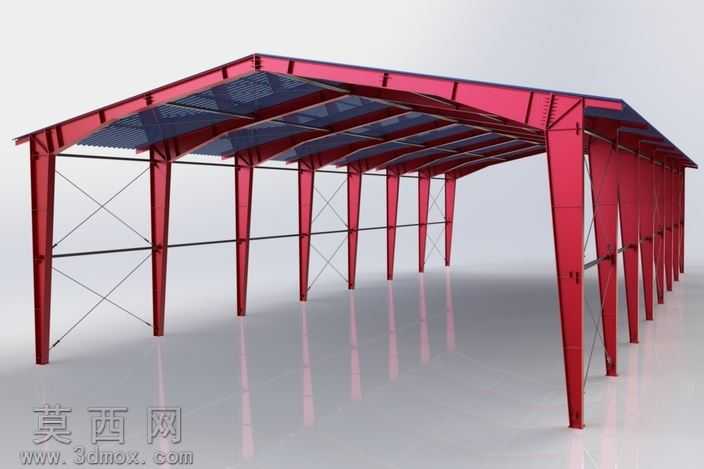

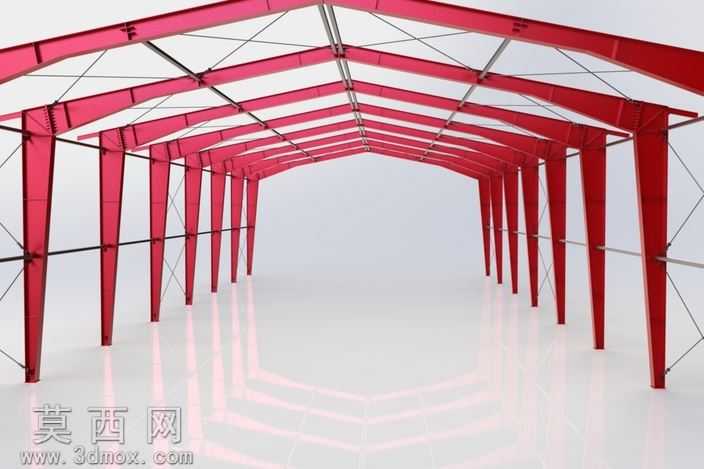

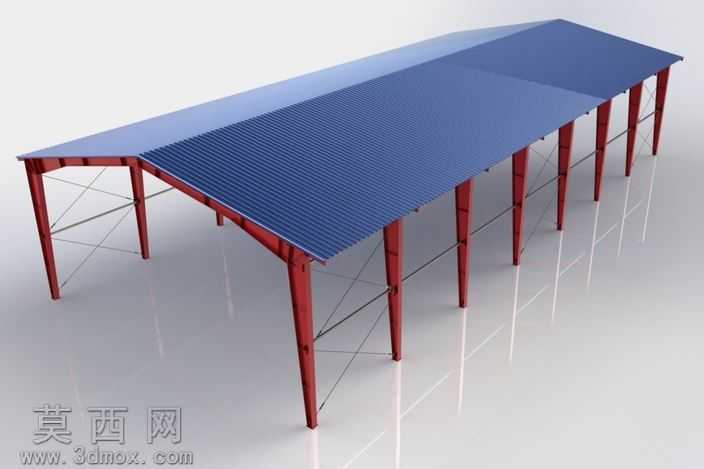

本模型为单跨敞篷式钢结构厂房的三维设计成果，建模阶段采用自下而上的装配思路，先完成单个钢柱、屋架梁、系杆、交叉支撑等独立构件的参数化建模，再按照钢结构施工的定位逻辑完成整体装配，所有构件的连接节点均做了贴合实际工程的简化还原，既保证了结构逻辑的准确性，也控制了整体模型的轻量化程度。渲染阶段采用哑光金属材质模拟钢结构表面的防锈涂装效果，红色漆面的粗糙度、反光度参数经过反复调试，还原了工业厂房钢结构构件的真实质感，地面采用高反光的浅灰色地坪材质，通过光影反射凸显钢结构的纵向延伸感与整体轮廓，屋面板采用半透明的深色材质，区分屋面围护结构与主体承重结构的视觉差异。结构设计上，采用变截面H型钢作为承重柱与屋面梁，柱脚做落地式固定约束模拟，柱间设置双层交叉圆钢支撑，有效传递纵向水平力，保证结构整体稳定性，屋面梁沿厂房纵向等距排布，梁间设置横向系杆维持构件平面外稳定，屋面采用波纹板作为围护结构，整体为无侧墙的敞篷设计，适配物料堆场、简易加工车间等半开放式的使用场景。设计过程中参考了轻型钢结构厂房的常规设计规范，对构件的截面比例、支撑布置间距做了符合工程常识的设置，虽然为未完成的设计项目，但主体承重结构的逻辑已经完整呈现，可作为钢结构方案设计阶段的参考模型，也可用于钢结构教学演示、施工方案可视化展示等场景，模型的构件拆分逻辑清晰，后续可根据实际需求补充侧墙围护、门窗、附属设施等细节内容，也可调整构件截面参数适配不同跨度、高度的厂房设计需求。
