手动台式冲压加工设备三维结构设计

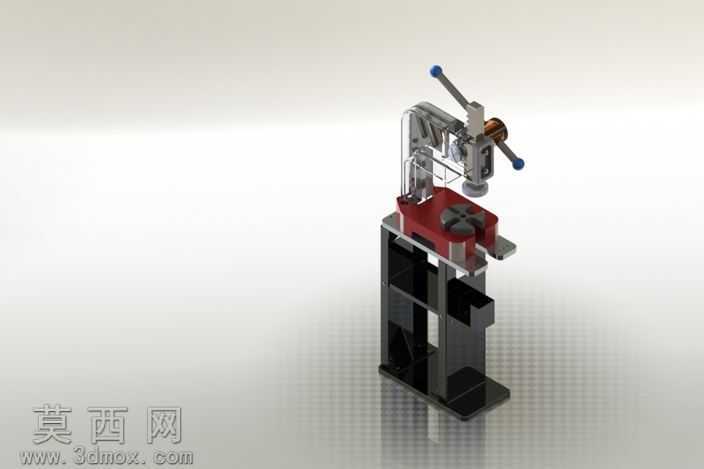

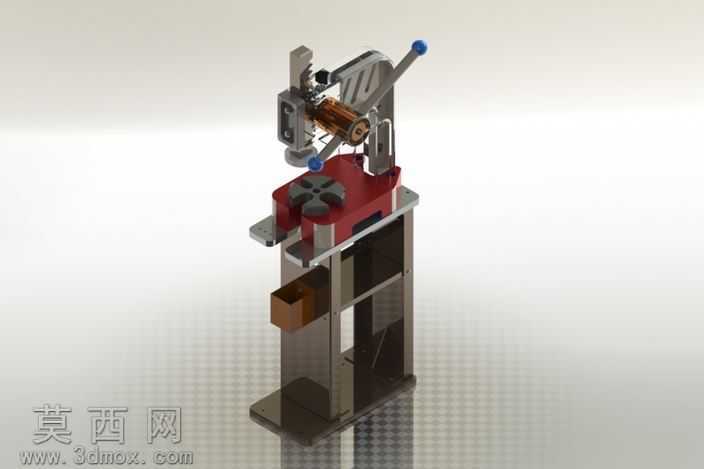

本作品为手动台式冲压加工设备的三维建模设计成果，建模过程中严格遵循机械设计的公差配合规范，对设备的每一处结构都进行了1:1等比例还原，确保各运动部件的装配关系完全符合实际机械运动逻辑。建模阶段首先从设备的立式支撑机架开始搭建，采用方钢焊接机架的结构设定，为机架赋予哑光深灰金属材质，还原钢材表面经喷砂处理后的细腻磨砂质感，同时对机架底部的安装脚垫做了防滑橡胶材质的区分，脚垫边缘做了轻微的圆角处理，还原橡胶件的柔韧质感。设备中部的工作台采用加厚钢板设计，赋予亮面冷轧钢材质，表面添加细微的拉丝纹理，还原金属工作台经平面磨削后的平整光洁效果，工作台上方的转盘式定位工位做了四工位等分设计，每个工位都预留了工件定位卡槽，卡槽边缘做了倒角处理，避免工件安装时出现卡滞。设备上部的手动冲压执行机构是建模的核心部分，对操纵手柄做了包胶防滑设计，手柄端部赋予蓝色哑光橡胶材质，手柄杆身采用镀铬金属材质，还原金属杆件的高反光镜面效果；冲压主轴部分还原了齿轮齿条传动结构，对传动齿轮的齿形做了精确建模，齿面赋予淬火处理后的硬质金属材质，添加细微的热处理纹理；冲压头部分做了快换式结构设计，可根据不同加工需求更换对应冲压端头。设备侧方的废料收集盒采用棕色工程塑料材质，还原PP塑料的半哑光质感，收集盒与机架的抽拉滑轨结构也做了完整还原，确保抽拉运动无干涉。渲染阶段采用影棚级三点布光方案，主光源从设备左上方45度角入射，模拟工业车间的顶光照明效果，辅助光源从右侧补光消除结构暗部死黑，底部添加柔光反射板，衬托出金属材质的反光质感，背景采用浅灰渐变背景，突出设备本身的结构细节。整体设计围绕小型零件手动冲压加工的实际需求，在保证结构强度的前提下尽可能压缩设备体积，适合小批量零件加工、试样打样等场景使用，各运动部件的行程都做了合理限位，操作时通过扳动手柄即可带动冲压头完成下压冲压动作，松开手柄后复位弹簧带动冲压头回程，四工位转盘可在单次冲压完成后转动切换工位，提升连续加工的效率。建模过程中对所有连接螺丝、定位销等标准件都做了还原，螺丝头的槽型、销钉的端面倒角都清晰可见，设备表面的品牌标识区域也预留了对应位置，整体模型结构完整，可直接用于装配验证、结构演示、教学展示等场景。
