工业级重型冲压工作机模具三维设计

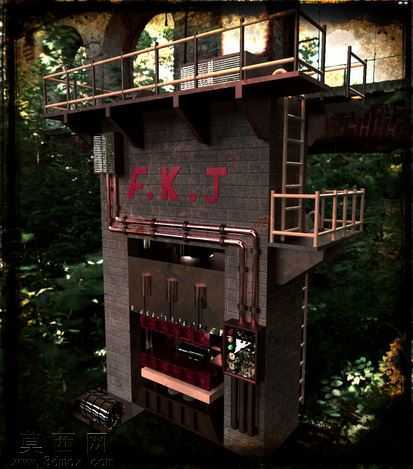

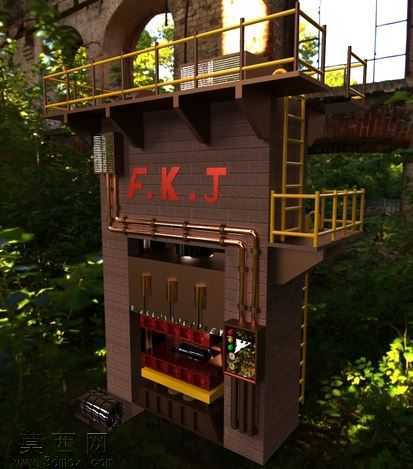

本模型采用SolidWorks进行全参数化三维建模，整体还原了重型冲压工作机模具的完整结构与外观细节，建模过程中严格遵循工业冲压设备的实际尺寸比例，对设备的主体机架、操作平台、冲压执行单元、管线排布、安全防护结构进行了精细化的特征构建。模型主体机架采用厚重的实体结构建模，还原了重型压力设备的敦实质感，机架表面的标识字符采用浮雕特征实现，还原真实设备的标识细节。设备分层设置的操作平台采用钣金特征搭建，搭配黄色的安全护栏模型，护栏的栏杆、立柱衔接处均做了圆角过渡处理，贴合实际工业安全护栏的加工工艺；侧面的直梯采用等距阵列特征快速构建，梯步与侧边扶手的衔接结构完整还原。设备正面的冲压工作区域，对多层冲压模具、工件托台、操作按钮面板进行了分部件建模，按钮面板上的控制按钮、指示灯采用不同颜色的材质区分，清晰呈现操作区域的功能分区。设备侧面排布的铜质管线采用扫掠特征构建，还原了管线的弯折走向与接头衔接结构，管线与机架的固定卡扣也做了细节还原，避免管线结构出现悬浮错位的问题。渲染阶段采用户外自然光照环境，搭配植被背景烘托设备的应用场景质感，材质设置上，主体机架采用深棕色哑光金属材质，模拟重型设备的漆面质感，护栏与爬梯采用亮黄色警示漆材质，铜质管线采用紫铜金属材质并调整适当的反射参数，还原金属管线的光泽感，冲压工作区域的模具部分采用深灰金属材质，托台采用亮黄色防滑漆面材质，不同部件的材质区分清晰，能够直观呈现设备各部分的结构与功能分区。设计思路上围绕重型冲压设备的工业属性展开，优先保证结构的完整性与比例的准确性，既还原了设备的工业功能结构，也通过细节特征的添加提升模型的真实感，可用于工业装备展示、冲压工艺教学演示、场景搭建素材等场景，模型结构分层清晰，各部件可单独编辑调整，方便后续进行结构拆解、运动仿真等二次开发操作。
