便携式轮式起重吊机三维设计作品

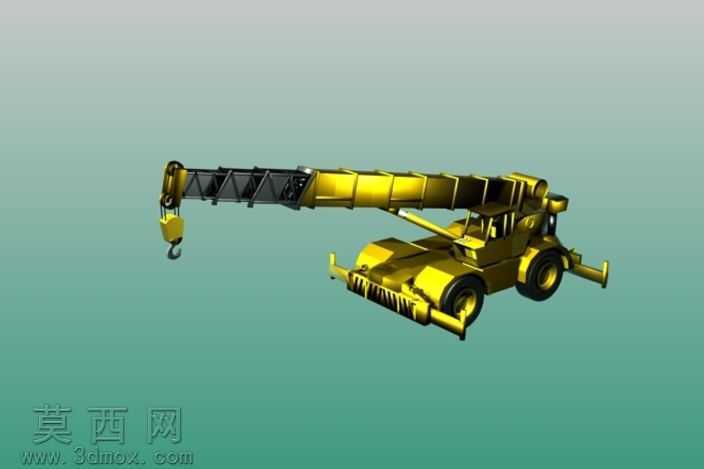

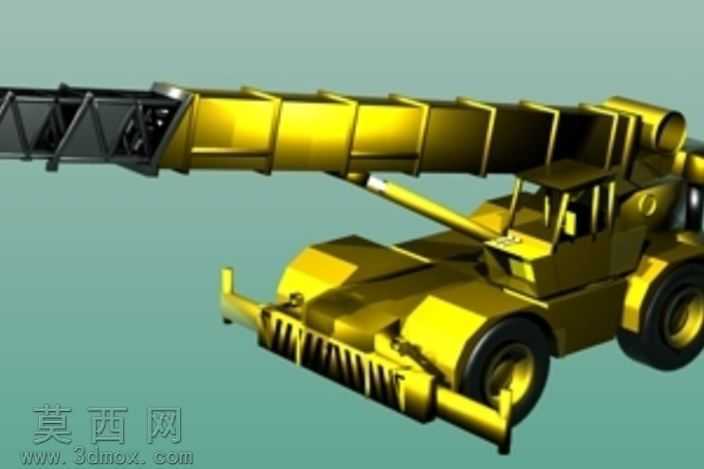

本作品为便携式轮式起重吊机的三维建模设计成果，建模阶段依托三维设计软件完成全结构1:1比例搭建，首先从整机底盘行走系统开始构建，还原了橡胶轮胎、轮毂、底盘承载车架的基础形态，对车架的承重梁结构做了等比例的厚度还原，保证结构比例符合真实起重设备的力学承载逻辑。随后完成上车回转部分的建模，搭建了可360度回转的上车基座，还原了操作室的基础轮廓与内部操作位的简化结构，保证外观形态与真实便携吊机的操作区域布局一致。吊臂部分采用多节伸缩臂结构建模，逐节还原了每节臂的嵌套结构、臂身的加强筋纹理，对臂头的滑轮组、吊钩组件做了精细化建模，还原了吊钩的防脱卡结构、钢丝绳的缠绕走向，同时对吊臂下方的变幅液压油缸做了结构还原，清晰呈现油缸的缸筒、活塞杆、铰接支座的连接关系。建模过程中对整机的四个液压支腿做了完整结构搭建，还原了支腿的伸缩臂、支撑脚盘结构，明确支腿与底盘的铰接位置，还原真实吊机作业时支腿外伸支撑的结构逻辑。材质与渲染阶段，为整机金属结构部分赋予高光泽黄色工程金属漆材质，模拟真实工程起重设备的漆面质感，对轮胎部分赋予黑色橡胶材质并添加胎面纹理细节，对液压油缸活塞杆部分赋予亮面镀铬金属材质，对钢丝绳部分赋予哑光金属钢丝材质，吊钩部分添加了做旧的金属磨损质感提升真实度。渲染时采用柔和的均匀打光方案，突出整机的金属漆面反光效果，背景选用渐变青绿色调，让黄色的吊机主体视觉层次更突出。设计思路上围绕便携式起重设备的灵活作业特性，在结构比例上控制整机尺寸紧凑度，还原小型便携吊机转场灵活、可在狭小场地完成起重作业的产品特点，对伸缩吊臂的长度比例、支腿的展开范围做了符合真实设备参数的比例调整，既保证模型外观还原度，也清晰呈现这类便携起重设备的核心结构组成，可用于起重设备结构认知、作业原理演示等场景使用。
