带桥式起重机的钢结构厂房三维建模作品

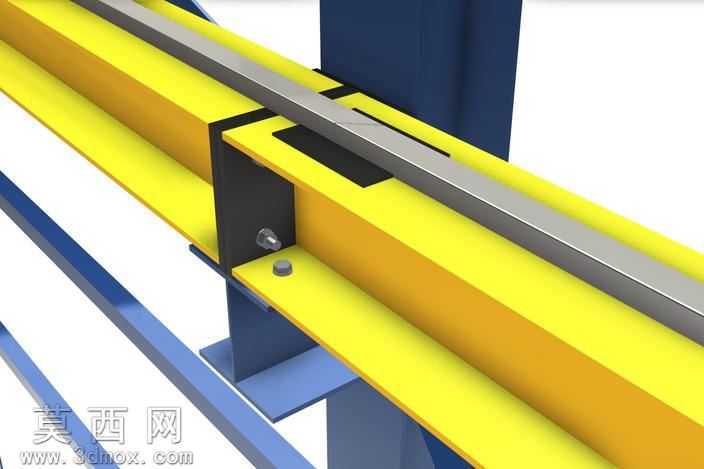

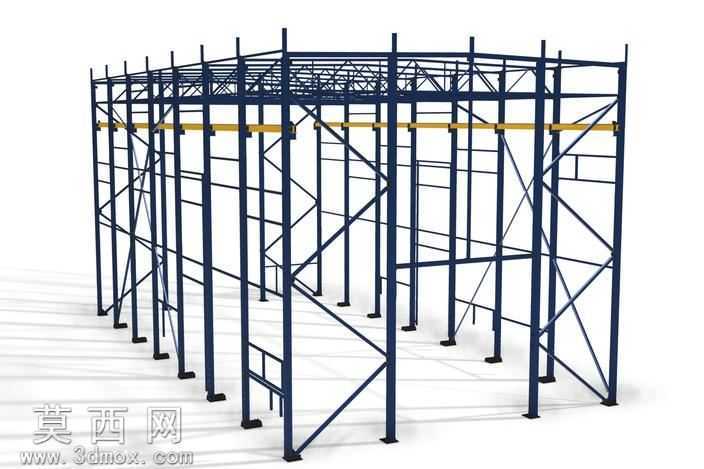

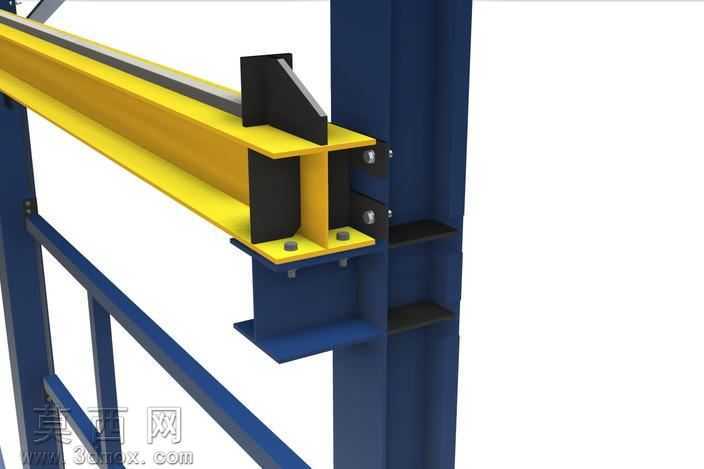

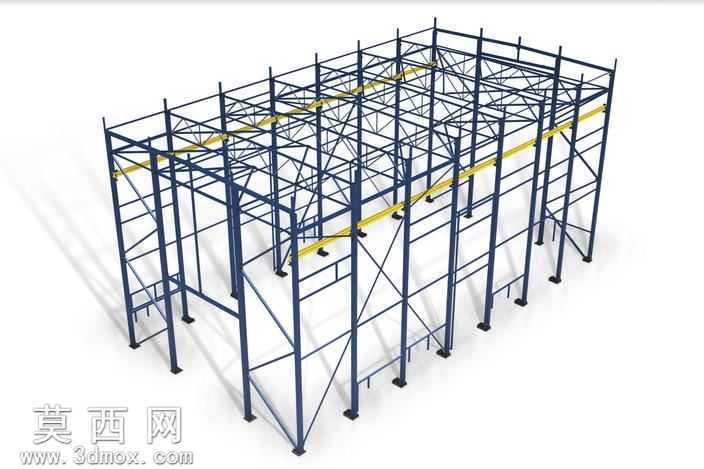

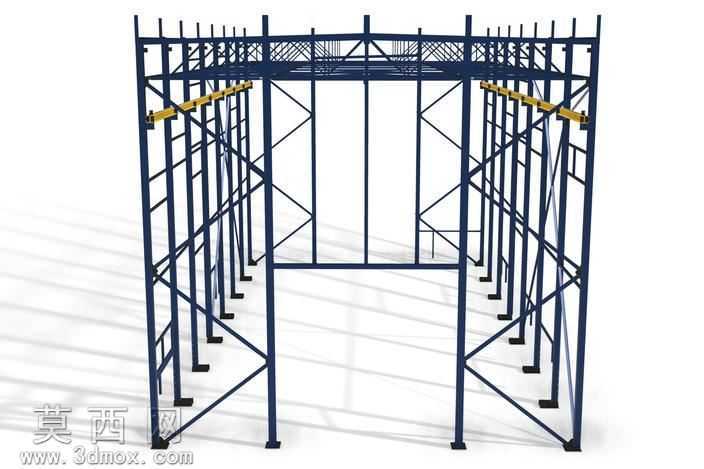

本作品为工业厂房钢结构体系三维建模成果，建模过程严格遵循钢结构厂房设计规范，完整还原了带桥式起重机配置的厂房主体承重框架。建模阶段首先依据常规工业厂房的跨度、柱距参数搭建整体定位基准，依次完成竖向承重钢柱、纵向水平钢梁、屋面桁架支撑体系的构件建模，所有钢构件均采用HEA标准型钢截面参数进行1:1还原，精准匹配型钢的截面尺寸、壁厚、倒角等细节特征，确保构件几何参数与实际工程用材一致。针对厂房配套的桥式起重机，建模时完整还原了起重机的主梁、端梁、行走轮组、起重葫芦挂载梁等核心结构，准确呈现起重机沿厂房纵向钢梁布置的安装位置，还原起重机与厂房承重梁的配合关系。材质设置阶段，主体钢结构构件采用深蓝色工业防锈漆材质，通过调整材质的粗糙度、金属度参数，还原钢结构表面哑光防锈涂层的真实质感；起重机主梁部分采用醒目的黄色工业警示漆材质，与主体钢框架形成清晰区分，同时为所有钢构件添加了底部的固定地脚板、连接节点的加劲肋、交叉支撑的连接节点等细节，完整呈现钢结构的螺栓连接、焊接节点的构造特征。结构设计上，模型完整呈现了厂房的竖向承重体系、纵向水平支撑体系、屋面桁架的受力结构，柱间交叉支撑的布置完全符合钢结构厂房的抗侧力设计要求，能够直观展示厂房结构的传力路径。渲染阶段采用柔和的漫反射光照环境，搭配浅灰色地面接收阴影，通过光影效果突出钢构件的空间层次与结构线条，清晰展现每一根构件的空间位置与连接关系，整体模型无冗余几何面，构件之间无穿插错位，既可以用于工业厂房结构方案的可视化展示，也可作为钢结构设计教学、起重设备布置方案演示的参考素材，完整呈现了带起重设备的钢结构厂房从构件到整体框架的全部构造细节。
