家具连接件偏心锁紧装置三维结构

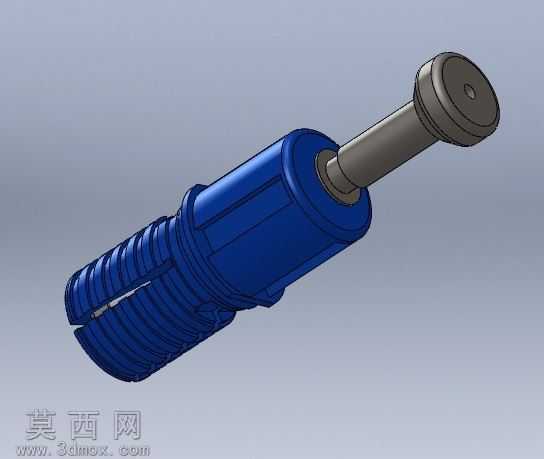

本模型为家具拆装用偏心锁紧连接件，采用三维建模软件完成全参数化结构搭建，完整还原了该款五金件的装配关系与功能形态。建模过程中首先对产品功能进行拆解，将整体结构分为膨胀锁紧套、偏心拉杆、端帽三个核心组成部分，针对膨胀锁紧套的纵向开槽结构做了精细化特征处理，通过拉伸切除完成开槽轮廓构建，同时对套体外壁的防滑齿纹做了阵列特征排布，保证齿纹间距均匀、形态规整，还原实际产品嵌入板材后增大摩擦力防松脱的结构特性。偏心拉杆部分采用回转体建模思路，通过旋转凸台完成杆身与偏心端头的基础形态，针对端头与锁紧套配合的偏心曲面做了曲率连续处理，保证旋转锁紧过程中曲面顺滑过渡，无特征干涉；拉杆与端帽的连接轴段做了公差适配的尺寸预留，还原实际产品装配后拉杆可灵活转动的功能特性。材质渲染阶段，为膨胀锁紧套赋予深蓝色工程塑料材质，调整材质粗糙度参数模拟尼龙加纤材质的半哑光质感，还原塑料件表面细微的颗粒纹理；为偏心拉杆与端帽赋予镀锌钢材材质，调整金属反射率与高光参数，呈现五金件表面的冷金属光泽，同时对杆身做了细微的磨砂质感处理，还原实际五金件的表面处理工艺。结构设计上完整还原了该连接件的工作逻辑：膨胀套预先嵌入板材预制孔内，拉杆穿过待连接板件插入膨胀套中心孔，旋转端帽带动偏心端头转动，通过偏心结构的行程差拉动拉杆，迫使膨胀套开槽部位向内收缩抱紧拉杆，同时膨胀套外壁齿纹压紧板材孔壁，实现两块板材的牢固锁紧连接。建模过程中对各部件的配合间隙做了合理设置，既保证装配结构无干涉，也还原了实际产品的装配公差要求，所有特征均保留可编辑参数，可根据不同板材厚度、锁紧力需求调整各部分尺寸参数，适配不同规格的家具拆装连接场景。
