创意X形组合联动齿轮结构设计

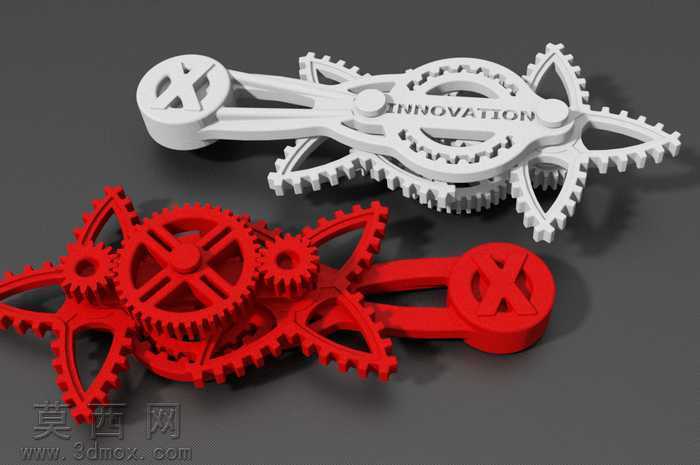

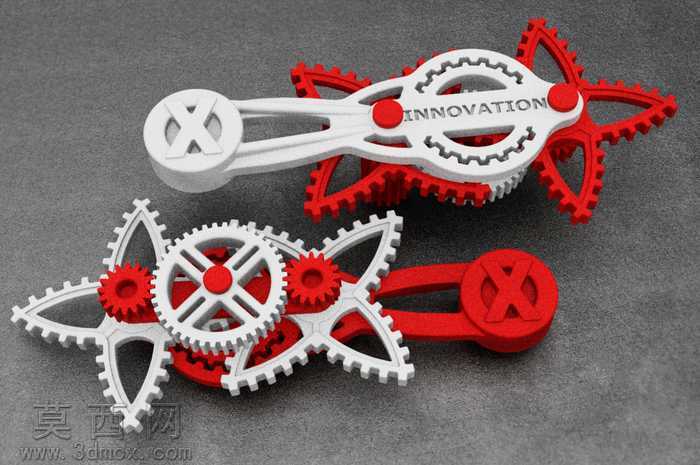

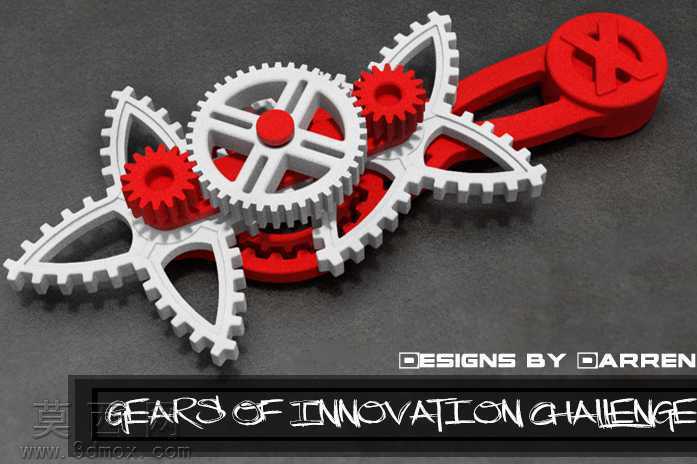

本作品为创意齿轮传动结构设计，整体以X形标识作为核心视觉与结构锚点，采用三维建模软件完成全参数化结构搭建，建模过程中首先完成中心基准齿轮的参数绘制，以标准渐开线齿形为基础，调整齿距、齿顶高、齿根高参数保证啮合精度，再围绕中心齿轮完成三组小直径主动齿轮的布局，每一组小齿轮分别与中心基准齿轮、外侧异形大齿轮完成啮合约束，确保传动过程中无卡滞、无干涉。外侧的四组异形大齿轮突破了标准圆形齿轮的形态限制，采用三瓣式镂空轮廓设计，在保留完整啮合齿段的基础上，对非啮合区域做了轻量化镂空处理，既减轻了整体结构重量，也形成了极具辨识度的视觉效果，齿形部分严格遵循传动啮合参数设计，保证与相邻小齿轮的传动比稳定，初始设计传动比设定为2.5，建模过程中反复调整齿廓位置与外部直径参数，确保多齿轮联动时的传动精度。整体结构的基座部分与X形手柄做一体化建模，将下层隐藏传动齿组内嵌于基座与手柄的衔接位置，通过上下层叠的齿轮布局，将动力从手柄输入端传递至中心齿轮，再同步驱动四组外侧异形齿轮同步运转，形成连贯的联动效果。材质渲染阶段，将结构分为两类材质进行表现，传动齿组部分采用哑光白色工程塑料材质，模拟3D打印PLA耗材的质感，调整粗糙度参数体现打印层纹的细腻质感，基座与手柄部分采用高饱和度亮红色哑光塑料材质，与白色齿轮形成强烈视觉对比，齿牙啮合边缘做轻微的倒角处理，避免渲染时出现锐利硬边的失真效果，场景搭建采用深灰色磨砂背景，搭配柔和的侧方打光，突出齿轮结构的轮廓层次与机械质感，同时通过半透明遮罩效果强化设计主题的视觉呈现。设计过程中重点验证了多齿轮联动的同轴度与啮合间隙，确保每一组齿轮的传动路径顺畅，既满足机械传动的功能合理性，也通过异形轮廓的创意设计实现了工业美感与创新主题的融合，整体结构可直接用于3D打印验证，装配后可实现流畅的手动联动演示。
