CD播放机DAC转换子板电路结构设计

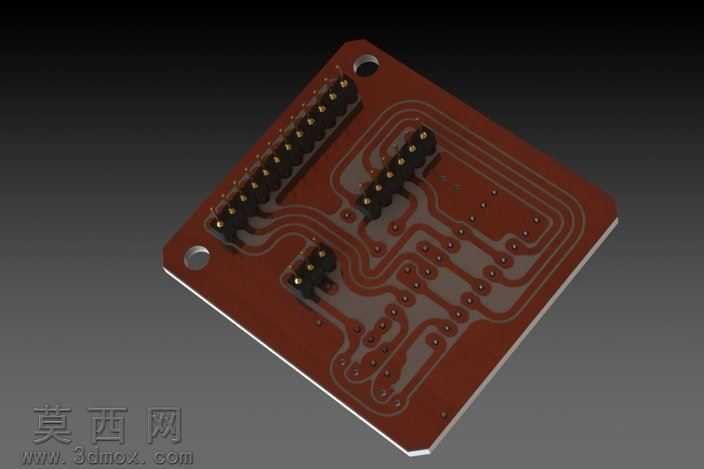

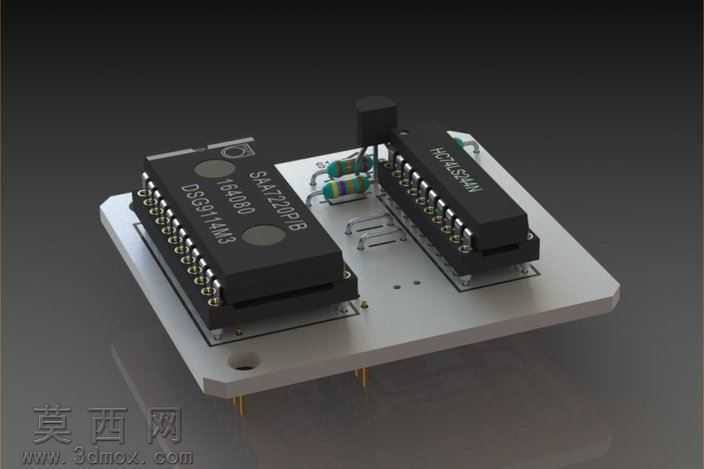

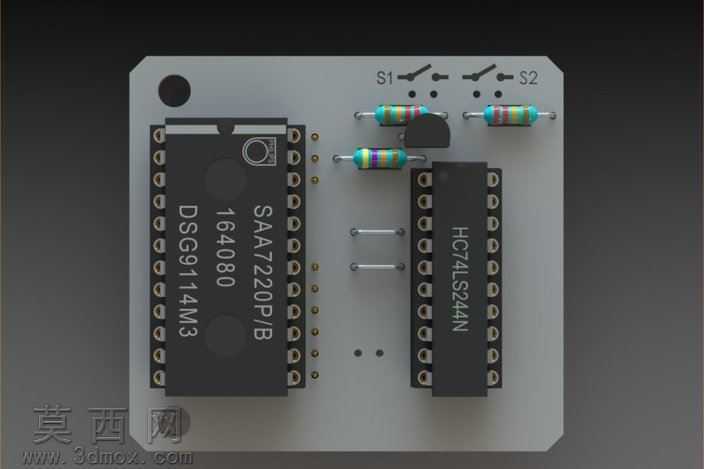

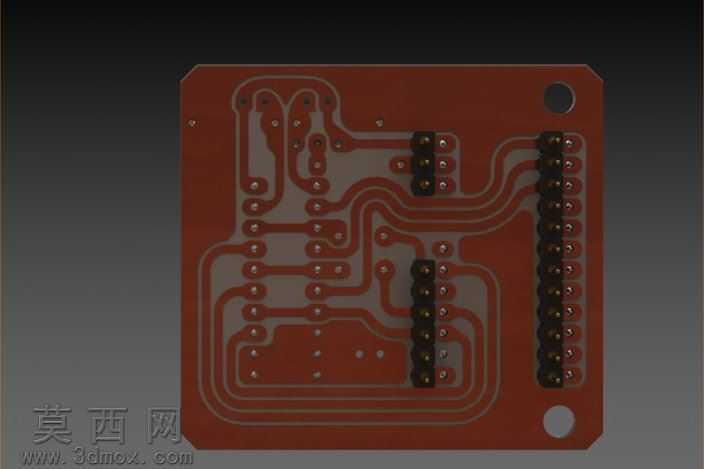

本作品为适配CD播放机与DAC设备的功能切换子板三维建模成果，建模过程依托三维设计软件完成全流程搭建，首先依据电路功能布局规划PCB基板的尺寸与安装孔位，基板采用哑光浅灰金属质感材质渲染，还原实际电路板的基材视觉特征，板上预留的排针安装位、固定孔位均按照实际加工尺寸精准建模，保证后续结构适配的准确性。板载核心元件建模阶段，针对两款双列直插封装的核心解码芯片，精准还原芯片本体的黑色塑封材质、表面印刷的型号标识字符、引脚的金属光泽与排列间距，每一根引脚的弯折角度、焊接端的形态都做了精细化处理，还原直插芯片焊接在PCB上的真实装配状态；周边配套的电阻、电容等分立元件，按照实际电路排布位置逐一建模，还原色环电阻的色环标识、陶瓷电容的本体质感，元件引脚与PCB焊盘的衔接位置做了自然的焊接效果处理，避免生硬的装配违和感。渲染阶段采用柔和的顶侧光源布置，突出板上元件的立体层次，金属引脚部分添加轻微的反射效果，黑色芯片塑封部分调整为低反光的哑光质感，PCB基板表面添加细微的磨砂纹理，让整体渲染效果贴近实物拍摄的真实观感。结构设计上充分考虑子板的实际使用场景，板边预留的排针引脚长度按照实际插接需求设定，保证子板可以顺利插接在对应主板上完成功能扩展，整体布局紧凑合理，在有限的板面积内完成所有功能元件的排布，同时预留足够的焊接操作空间，还原真实电路设计的实用性考量，建模过程中对PCB走线做了简化的视觉呈现，既体现电路板的功能属性，又不会让多余细节干扰整体结构的展示效果，完整呈现这款可实现过采样低噪声与非输出过采样模式切换的音频子板的完整装配形态。
