插拔式SIM卡连接器精密结构三维设计

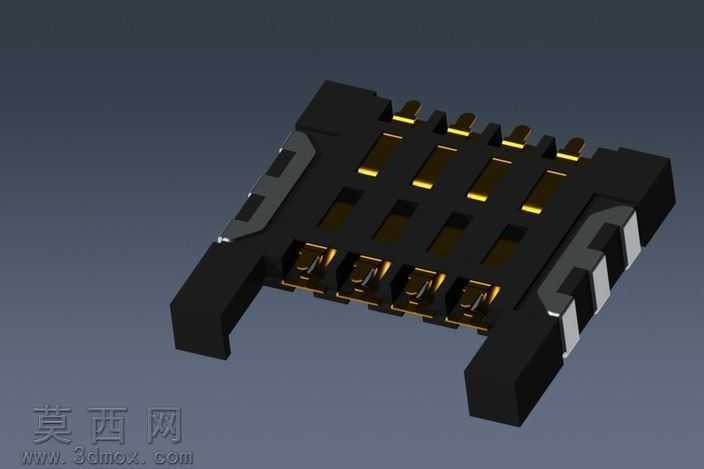

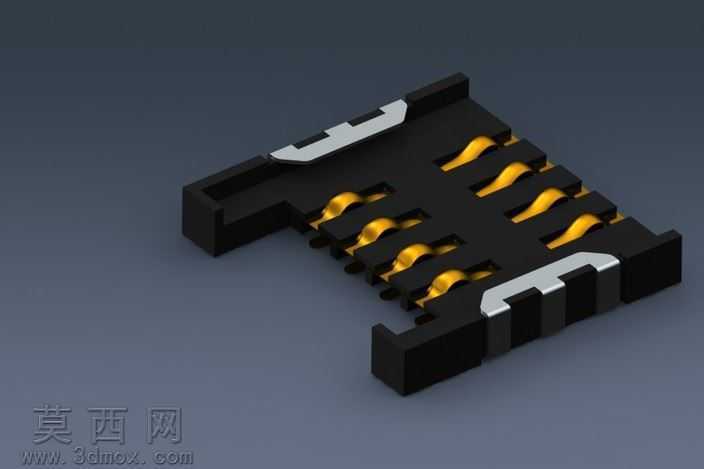

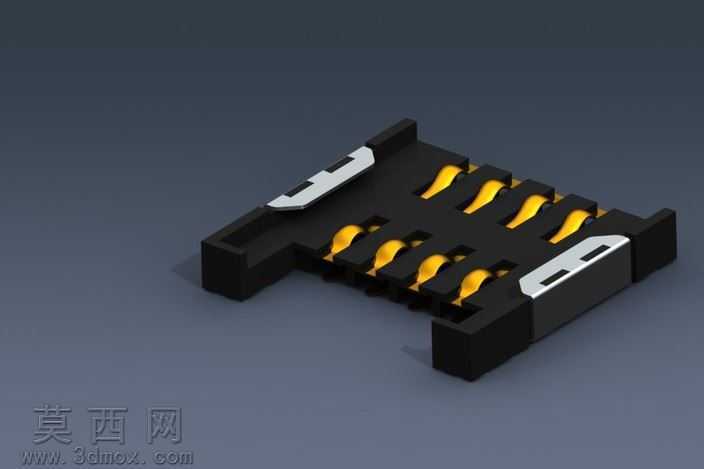

本作品为插拔式SIM卡连接器的三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循电子接插件的行业设计规范，从结构合理性、装配可行性、接触可靠性多个维度完成全流程建模设计。建模初期首先梳理SIM卡连接器的功能需求，明确其作为通讯终端SIM卡与主板电路连接载体的核心作用，确定了塑壳基座、接触端子、定位卡扣、屏蔽焊脚四大核心组成部分的尺寸边界。建模过程中首先完成黑色绝缘塑壳基座的主体结构搭建，对基座两侧的导向滑槽做了精准的拔模斜度处理，保证SIM卡插拔过程顺滑无卡滞，同时在基座内部设计了多道平行的端子安装槽位，槽位的间距、深度完全匹配标准SIM卡的金手指排布尺寸，槽壁做了微小的限位凸台设计，避免端子装配后出现移位松脱。接触端子部分采用分层建模方式，分别完成上层SIM卡接触弹片与下层电路板焊接引脚的结构绘制，弹片部分设计了合理的预压弧度，保证SIM卡插入后弹片与卡面金手指形成稳定的接触压力，避免出现接触不良、信号中断的问题，弹片表面做了镀金层的材质区分，还原真实产品的镀层工艺特征。基座两侧的金属固定焊脚采用折弯结构建模，焊脚表面设计了多段凹凸卡位结构，装配时可与塑壳基座形成牢固的卡扣连接，焊脚底部预留了标准SMT焊接焊盘，匹配常规电路板的贴片加工工艺。材质渲染阶段，绝缘塑壳部分赋予哑光黑色耐高温工程塑料材质，调整材质的粗糙度参数还原塑壳的磨砂质感；金属接触端子与固定焊脚分别赋予不同的金属材质，接触弹片部分设置为亮面镀金材质，呈现黄金色泽的金属反光效果，固定焊脚部分赋予哑光锡镍合金材质，还原焊脚的焊接适配表面特征；场景内添加柔和的环境漫反射光源，调整光源角度凸显结构的层次感，对弹片的弧度、塑壳的槽位、焊脚的卡位等细节部位做重点光影突出，清晰展示各部件的装配关系与结构特征。整体设计完全符合SIM卡连接器的行业尺寸标准，各部件之间预留了合理的装配公差，既还原了真实产品的外观形态，也完整呈现了内部的接触结构与装配逻辑，可用于电子接插件的结构展示、工艺参考以及通讯终端配件的设计选型参考。
