防水型RJ45网线接口连接器三维设计

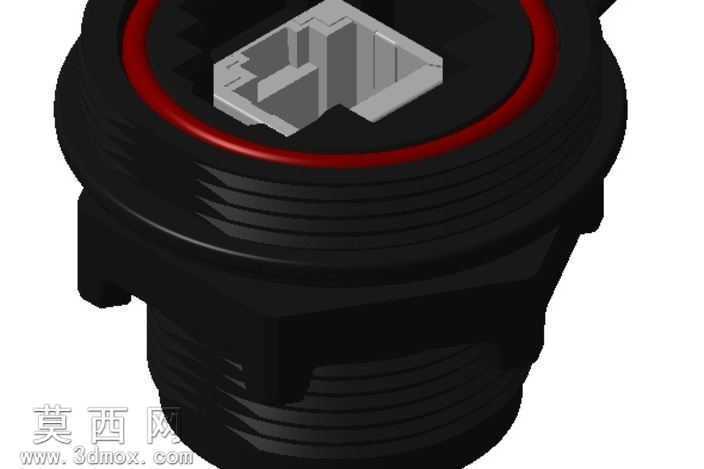

本作品为防水型RJ45网线接口连接器的三维建模设计，建模过程中严格遵循工业接插件的实际尺寸规范，先通过草图绘制勾勒出接口整体的轮廓基准，分别构建内部水晶头插接腔、外部螺纹锁紧结构、中部密封胶圈安装槽以及尾部线缆接入端的基础特征。建模阶段采用实体建模与曲面建模结合的方式，内部插接腔精准还原RJ45标准接口的卡扣定位槽、引脚避让位的结构细节，确保与标准水晶头的插接匹配度；外部主体的防滑纹理采用阵列特征实现，均匀分布在接口旋拧部位，还原实际产品的防滑操作设计；中部的红色密封胶圈单独建模，精准匹配胶圈安装槽的尺寸公差，还原防水结构的密封逻辑。材质渲染阶段，主体外壳部分赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟工业接插件外壳的磨砂质感，还原注塑成型的表面肌理；红色密封胶圈赋予橡胶材质，调整材质的弹性质感与反光度，还原丁腈橡胶密封圈的视觉特征；内部金属插接屏蔽层赋予哑光金属材质，模拟镀镍屏蔽层的金属质感，区分不同部件的材质差异。结构设计上充分考虑户外使用的防水需求，外部螺纹结构用于对接设备面板的锁紧固定，中部密封圈在旋紧后可实现接口与安装面板之间的IP67级密封效果，尾部的阶梯结构用于配套防水线缆格兰头，实现线缆接入部位的密封，整体结构兼顾标准网络接口的通讯连接功能与工业场景下的防水防尘防护需求。建模过程中对各部件的装配间隙做了合理预留，还原实际产品的装配公差要求，所有倒角、拔模斜度都按照注塑加工的工艺要求设置，确保模型既具备外观展示效果，也可用于结构验证与加工参考，渲染阶段采用工作室均匀布光，突出接口各部分的结构层次与材质差异，清晰展示密封结构、锁紧结构与插接结构的设计细节。
