楔形墙角适配多插孔插排创意设计

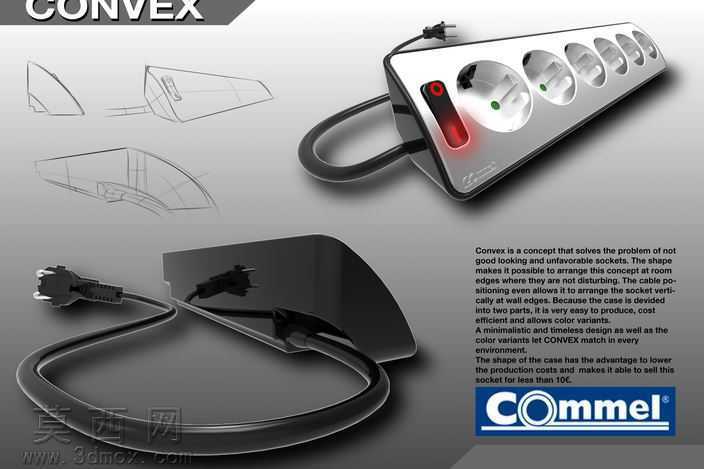

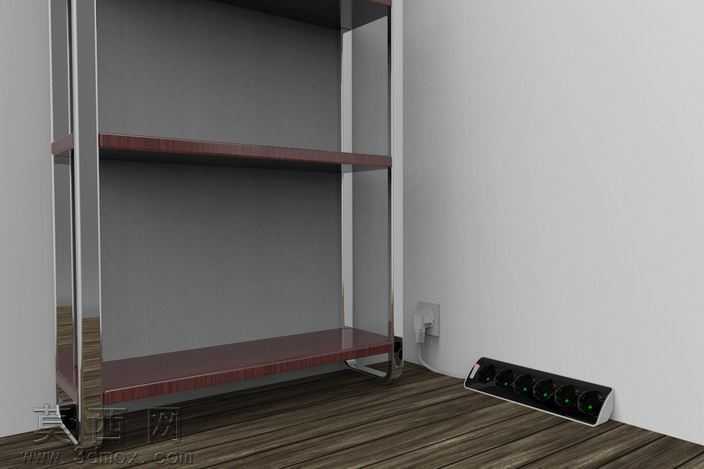

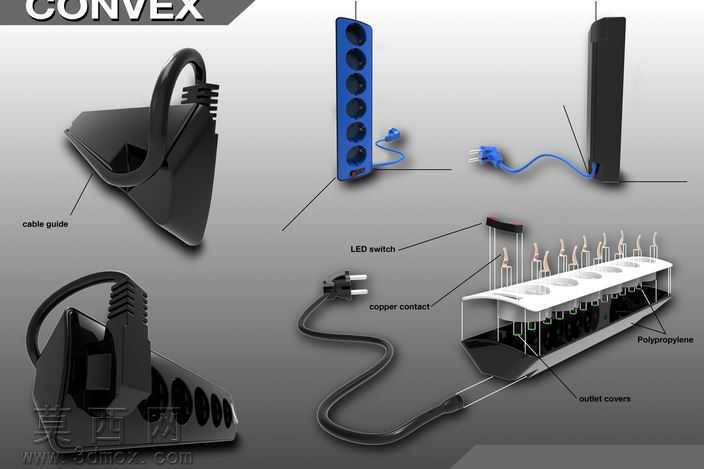

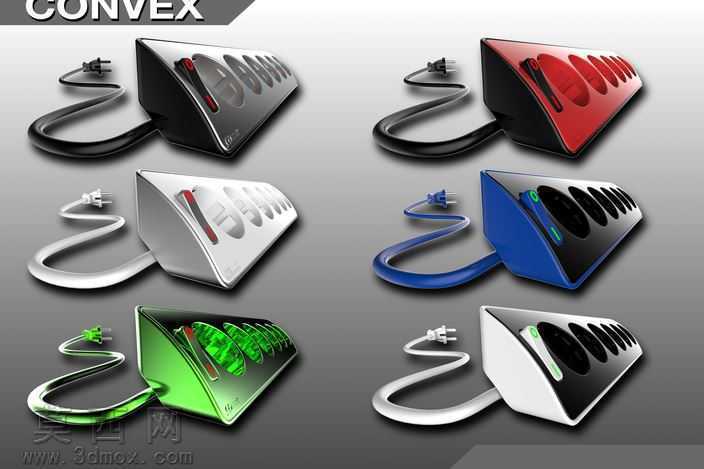

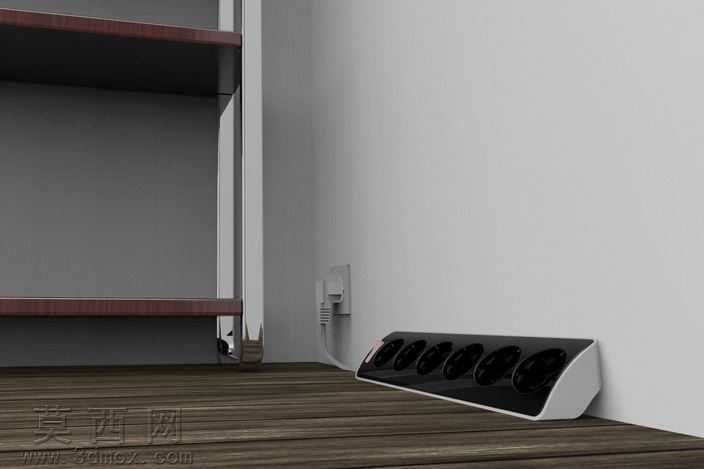

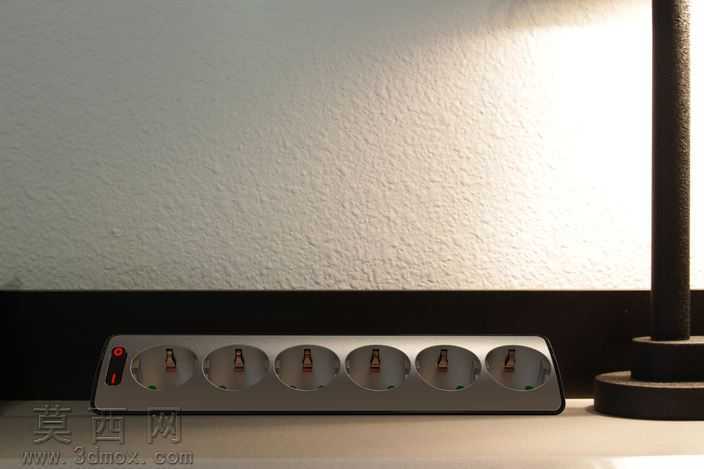

本作品为适配墙角场景的创意插排三维设计，建模阶段依托三维软件完成全参数化结构搭建，首先针对传统插排摆放时与墙角贴合度差、线缆弯折突兀、占用桌面或地面空间的痛点，确定了楔形流线型的整体外观基调，主体外壳采用一体化曲面建模思路，通过多段样条曲线勾勒出从窄端到宽端的渐变轮廓，窄端集成带红色指示灯的船型电源开关，宽端沿斜面依次排布五组电源插孔，插孔间距经过反复参数调整，确保大尺寸电源适配器插入时不会出现互相遮挡的情况。建模过程中对插排内部的铜片卡槽、线缆走线槽、开关安装位都做了精准的结构预留，外壳壁厚均匀控制在2mm，既满足注塑生产的工艺要求，也兼顾了整体结构强度。线缆部分采用柔性建模方式，还原了电源线从插排窄端引出后的自然弯折形态，可适配垂直墙面与水平地面形成的直角转角，让插排能够完全贴合墙角边缘摆放，不会突出占用通行或置物空间。材质渲染阶段，外壳主体采用哑光银灰色磨砂塑料材质，开关按键做亮面黑色处理搭配红色透光指示灯区域，插孔内部做黑色绝缘材质表现，电源线采用黑色哑光橡胶材质，通过环境光遮蔽、全局光照渲染参数调整，还原出不同材质的质感差异，同时搭配设计草图视角的渲染图，清晰展示了从手绘概念到三维成品的设计推导过程。结构设计上将整体拆分为上下两个外壳组件，无需额外复杂卡扣即可完成装配，大幅降低生产开模成本与组装难度，同时预留了多色彩外壳的替换接口，可通过更换外壳配色适配不同的家居或办公环境风格，整体设计兼顾了空间利用率、生产经济性与外观简约质感，解决了传统插排在墙角摆放时突兀、线缆杂乱、插孔利用率低的常见问题。
