通用深沟球轴承三维结构设计模型

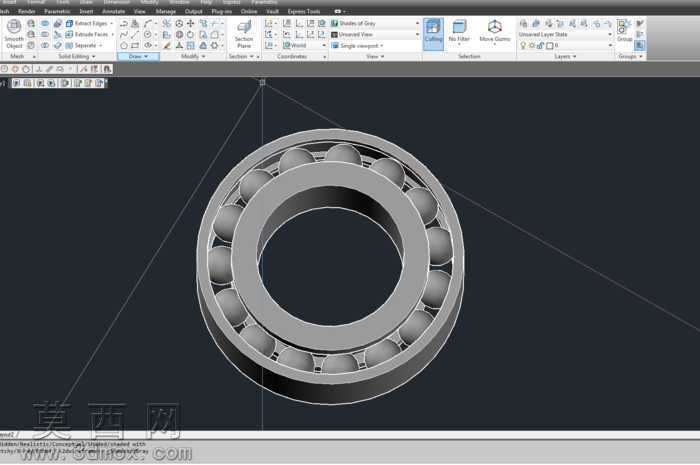

本模型为标准深沟球轴承三维结构设计，建模过程严格遵循滚动轴承通用结构规范，在三维建模环境中采用参数化草图驱动特征的方式完成整体构建。首先绘制轴承内圈、外圈的回转截面草图，通过回转特征生成内外圈的基础基体，针对内外圈上的滚道结构，采用精确的圆弧截面轮廓匹配钢球的曲率半径，保证滚道与滚动体的配合间隙符合通用轴承的设计公差要求。钢球部分采用圆周阵列特征完成排布，建模时先确定单个钢球的定位基准，以轴承中心轴线为阵列轴，按照均匀分布的角度参数完成全部钢球的阵列装配，确保每颗钢球在滚道内的位置精度一致。保持架部分采用兜孔结构设计，通过拉伸、切除特征构建单个兜孔型腔后，同样采用圆周阵列完成整体保持架的建模，兜孔的弧度与钢球外轮廓适配，既可以对钢球起到限位分隔作用，也预留了合理的活动间隙避免运转卡滞。材质渲染方面，为内外圈、钢球赋予金属钢材材质，调整材质的粗糙度、反光度参数还原轴承钢的金属质感，保持架部分根据通用轴承的常用材质赋予对应工程塑料或冲压金属材质，通过环境光影调整突出各部件的结构轮廓，清晰展示轴承的装配层次。结构设计上完整还原深沟球轴承的核心功能结构，内圈用于与传动轴配合安装，外圈用于与轴承座孔配合固定，钢球作为滚动体在内外圈滚道间滚动，将滑动摩擦转化为滚动摩擦以降低运转过程中的摩擦损耗，保持架则避免钢球之间直接接触摩擦，提升轴承整体的运转稳定性与使用寿命。建模过程中对各部件的装配关系做了精准约束，内圈、外圈保持同轴度要求，钢球与内外滚道保持相切配合，整体模型无结构干涉，可直接用于装配验证、3D打印样件制作以及机械结构的运动仿真演示，能够直观展示深沟球轴承的内部构造与工作原理，适用于机械设计教学、传动结构方案展示等场景。
