创意头戴式显示设备外观结构设计

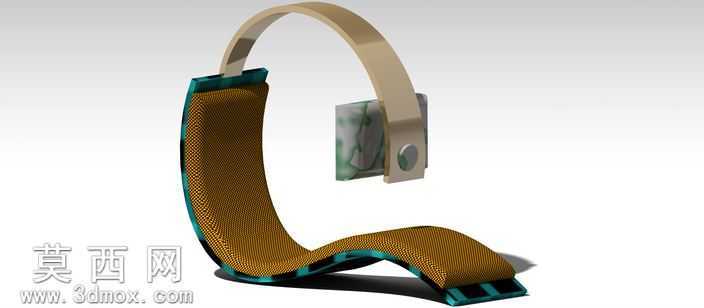

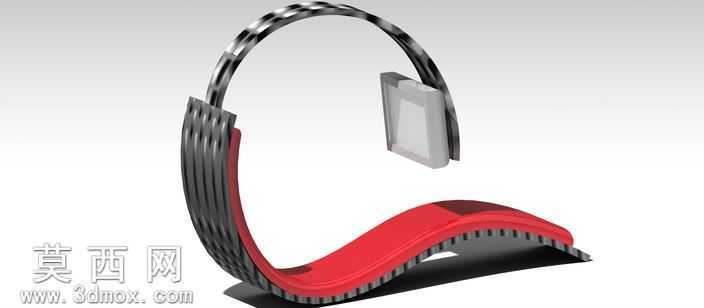

本作品为头戴式显示设备的外观结构三维建模成果，建模阶段采用自顶向下的设计思路，首先勾勒整体佩戴轮廓的基准曲线，以人体头围曲面数据为参考，构建头梁部分的基础骨架，头梁采用分段式曲面拼接设计，外侧模拟碳纤维纹理的凹凸肌理，通过三维软件的纹理映射功能将编织纹理贴合到曲面表面，保证纹理走向随头梁弧度自然过渡，无拉伸变形问题。内侧接触头部的区域设计为柔性缓冲层结构，建模时单独拆分出软垫装配位，预留0.8mm的装配间隙，模拟软质泡棉的包覆厚度，保证佩戴时的贴合度与舒适度。显示模块部分采用悬浮式挂载结构，通过侧边的连接臂与头梁末端实现铰接，建模时还原了铰接位的转轴结构，预留转动阻尼的装配空间，显示模块外壳做了圆角过渡处理，边缘圆角半径统一为2mm，避免尖锐棱角带来的违和感，外壳表面做哑光质感的材质设定，通过调整材质的粗糙度、反射率参数，模拟磨砂工程塑料的视觉效果。头梁与显示模块的连接部分做了分层结构设计，外层为硬质支撑壳体，内层为走线槽结构，建模时预留了内部线缆的排布空间，保证结构合理性。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，打出结构的明暗层次，辅助光源从另一侧补光，消除暗部死黑区域，背景采用渐变灰色调，突出产品本身的造型轮廓，材质调整阶段分别对头梁的碳纤维纹理、缓冲层的亲肤软胶、显示模块的哑光塑料、铰接位的金属转轴赋予不同的材质参数，金属部分调整金属度为0.9，粗糙度为0.15，还原金属的细腻反光，软胶部分调整粗糙度为0.7，无金属反射，模拟软质材料的漫反射效果。整体造型打破传统头戴设备的厚重感，采用流畅的弧形线条贯穿头梁与显示模块，红色装饰条沿头梁内侧延伸，既强化了造型的视觉引导性，也区分了不同结构区域的功能属性，建模过程中所有曲面均做了连续性检查，保证G2连续，无曲面折痕、破面问题，装配结构均预留合理公差，可直接用于后续的手板验证与结构开模参考。
