带液压支撑的可移动折叠起重吊机结构

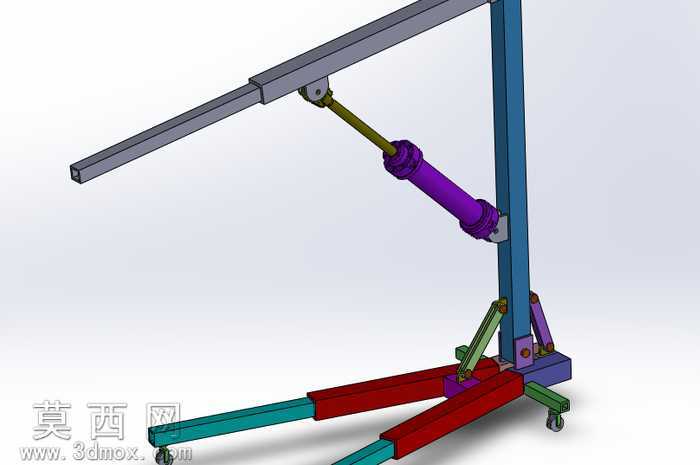

本作品为可移动折叠式液压起重吊机的三维建模成果，建模过程依托三维设计软件完成，首先从整体功能需求出发拆解结构模块，将整机划分为立式支撑立柱、可伸缩水平吊臂、液压支撑作动筒、多段式展开支撑脚、底部移动脚轮五大核心部分，逐一完成各零件的参数化建模。建模阶段严格遵循机械设计的尺寸配合逻辑，对吊臂的伸缩套接结构、液压筒的两端铰接结构、支撑脚的转动展开结构均做了精准的尺寸约束，确保各运动副的活动范围符合实际起重作业的行程要求，避免出现结构干涉问题。材质渲染阶段针对不同部件的功能属性匹配对应材质效果：立式主立柱采用高强度结构钢的哑光金属材质，还原工业钢材的厚重质感；液压作动筒的缸体部分采用亮面紫色烤漆材质，活塞杆部分采用抛光金属材质，清晰区分缸筒与传动杆的结构差异；多组支撑脚分别采用红、青两色的喷涂金属材质，既区分不同展开方向的支撑臂，也提升了模型整体的视觉辨识度；底部万向脚轮采用橡胶轮面搭配金属支架的材质组合，还原脚轮的实际材质构成。结构设计上充分考虑便携性与作业稳定性的平衡，非作业状态下支撑脚可向中心收拢、吊臂可向下折叠收纳，减小整机占用空间，方便转运存放；作业状态下多组支撑脚向外展开形成大跨度支撑面，配合液压作动筒对吊臂的斜向支撑，可有效分散起吊重物产生的倾覆力矩，底部脚轮带锁止结构，作业时锁定即可避免整机滑移，兼顾移动灵活性与作业可靠性。设计过程中对各铰接点的受力传递路径做了模拟验证，确保液压支撑的推力、支撑脚的支撑力、吊臂的抗弯强度均匹配额定起吊载荷的受力要求，各连接部位的铰接轴、安装座均做了加强结构设计，避免应力集中导致的结构失效，整体模型结构完整，运动逻辑清晰，可直接用于起重设备的结构演示、方案验证或教学参考使用。
