费尔蒙桅杆起重机桥轴总成三维结构设计

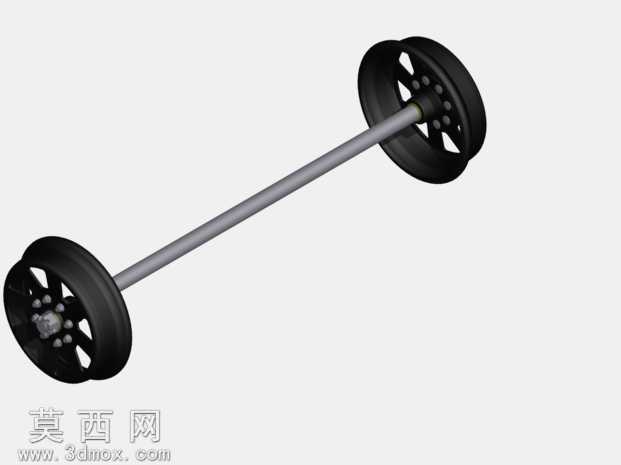

本作品为费尔蒙桅杆起重机的桥轴总成三维建模成果，建模过程严格遵循起重机械行走部件的工程设计规范，在三维建模软件中完成全参数化的结构搭建，确保各部件尺寸匹配度与实际工程应用要求一致。建模初期先完成核心传动轴的结构绘制，根据桥总成的承载需求设定轴体的直径梯度、轴肩定位结构，预留出轮组安装、轴承配合的精准装配位，保证轴体在承受起重作业交变载荷时具备足够的结构强度。轮组部分采用对称式结构设计，分别对两侧的行走轮进行精细化建模，还原轮体的辐板镂空结构、轮缘踏面的弧度设计，同时完成轮毂与轴体配合面的公差适配建模，添加轮体上的螺栓连接孔位、定位卡槽等细节结构，还原真实轮组的装配逻辑。装配阶段严格按照机械装配工艺顺序完成组件搭建，先将轴体作为装配基准，依次装入两侧轮毂、行走轮、定位挡圈、紧固连接件，通过同轴度、端面跳动等装配约束校验各部件的配合精度，避免出现装配干涉问题。材质渲染环节针对不同部件匹配对应工程材质，轴体部分赋予调质合金钢材质，还原金属表面的哑光金属质感与加工纹理，行走轮部分根据起重轮的材质特性赋予铸钢材质，添加表面轻微的铸造质感与耐磨层的视觉表现，紧固螺栓等标准件赋予镀锌钢材的亮面金属质感，整体渲染效果贴合真实工业部件的视觉特征。结构设计上充分考虑桅杆起重机的作业工况，桥轴总成作为行走机构的核心承载部件，轴体的受力分布经过结构优化，轮组的轮距设定匹配桅杆起重机的轨道间距，保证设备行走过程中的稳定性，轮体的辐板镂空设计在保证结构强度的前提下有效降低部件自重，减少桥轴的承载负荷。建模过程中对所有配合面进行了细节处理，比如轴与轮毂的配合段添加了粗糙度对应的纹理表现，轮缘踏面添加了使用过程中的轻微磨损质感，让整体模型更具工程真实感，可用于起重机械的结构教学、装配模拟、作业工况仿真等场景，为桅杆起重机的行走系统设计提供直观的三维参考依据。
