PPSH41枪械枪机部件机械结构设计

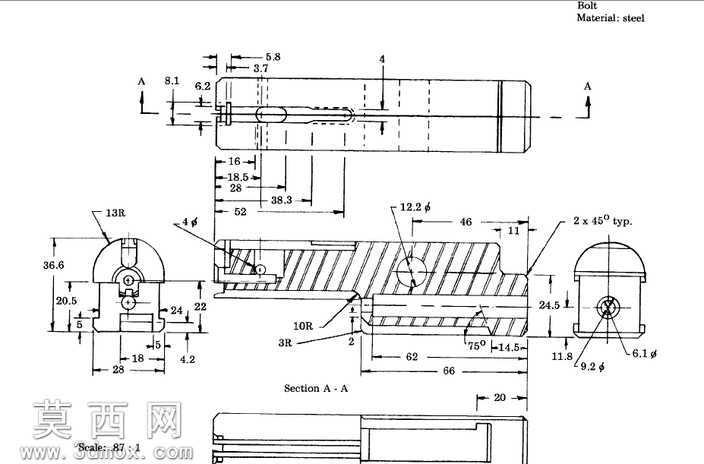

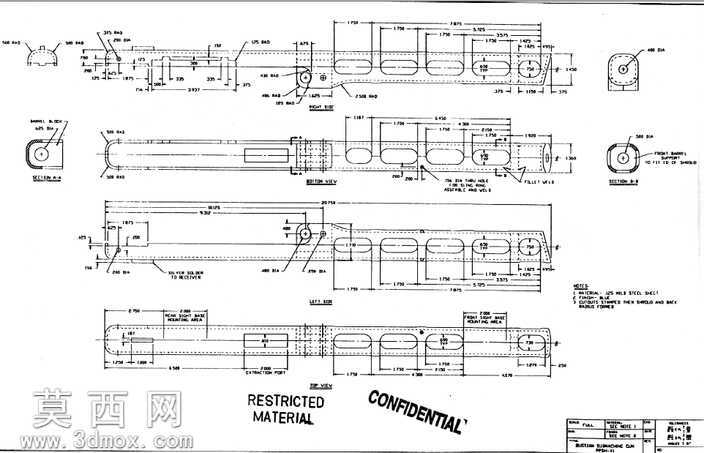

本作品为PPSH-41相关核心部件的机械结构三维建模成果，建模过程严格遵循工程制图规范，以二维工程图纸的尺寸标注为核心依据，在三维建模软件中完成全参数化的特征构建。建模初期首先梳理图纸的尺寸基准，确定以部件轴向中心线为主要定位基准，端面为辅助定位基准，依次构建主体拉伸特征，先完成枪机主体的长条形基体造型，对照剖视图的剖面结构，精准切削出内部的容纳腔、让位槽结构，严格匹配图纸标注的各段长度、直径、角度参数，包括75°倒角、2×45°典型倒角、3R、10R等圆弧过渡特征，确保每一处结构的尺寸公差预留符合机械加工的常规要求。在细节特征处理上，针对图纸标注的12.2φ、9.2φ、6.1φ等孔径特征，采用打孔特征配合同轴度约束完成构建，对顶部的准星类凸起结构，对照左视图、右视图的投影尺寸，完成圆弧面、定位槽、连接孔的组合建模，保证多视图投影下的结构完全匹配二维图纸的表达。材质设定环节参考图纸标注的steel钢材属性，为模型赋予合金钢材质，调整材质的粗糙度、金属度参数，还原钢制机加工零件的表面质感，对剖视展示的内部结构，在建模时保留完整的内部腔体壁厚、加强筋位置，确保结构的合理性，符合枪械部件的强度设计逻辑。建模过程中同步完成装配约束的验证，确认各相邻结构的配合间隙、让位尺寸完全匹配图纸标注，避免出现结构干涉问题，对图纸中标注的各段长度尺寸，如62、66、46、38.3等关键定位尺寸，全部采用参数化驱动，方便后续根据实际加工需求调整尺寸参数。整体模型完全还原工程图纸的全部结构细节，既可以作为机械制图学习的参考案例，也可用于后续的加工工艺编制、3D打印验证或者相关机械结构的原理演示，模型的结构完整性高，所有特征均有对应的图纸尺寸依据，不存在随意添加的冗余结构，严格遵循机械设计的严谨性要求。
