周期传动链组件结构三维设计作品

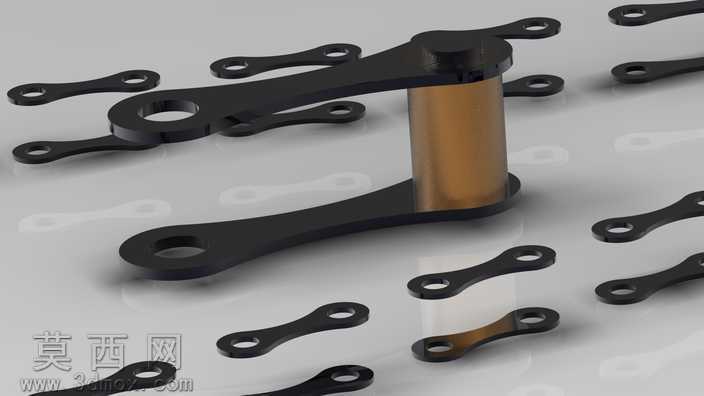

本作品为周期传动链组件的三维建模设计成果，建模阶段采用参数化设计思路完成各零件的特征构建，首先针对外链板、内链板这类扁平类零件，通过绘制对称的双孔轮廓草图，添加拉伸凸台特征完成基础实体构建，同时对板件边缘添加圆角特征消除应力集中的尖锐结构，还原真实链板的冲压成型轮廓特征。针对连接销轴与配套套筒类零件，采用回转体建模逻辑，先绘制半截面回转草图，通过旋转凸台特征生成圆柱主体结构，同时对销轴两端添加倒角特征，匹配链板装配时的导入需求，避免装配干涉。装配阶段采用自下而上的装配逻辑，先完成单个链节的子装配：将套筒与内链板完成同轴配合、端面重合配合，再将销轴穿过外链板与套筒内孔，添加同轴与端面限位配合，保证单个链节具备合理的转动间隙，随后通过阵列配合与链节间的同轴约束，完成多组链节的周期排布，还原传动链的连续铰接结构特性。材质与渲染阶段，针对链板零件赋予哑光黑色金属材质，调整材质的粗糙度参数模拟冲压钢材的表面质感，针对销轴与套筒的外露柱面赋予黄铜色金属材质，调整反射参数模拟铜合金的温润金属光泽，同时在场景中添加柔和的环境光与定向补光，突出零件的轮廓层次与装配关系，渲染时采用全局照明模式，让零件表面的光影过渡自然，清晰展现链板的厚度、销轴的装配位置以及各零件间的配合间隙。设计过程中重点考量了传动链的运动特性，在配合阶段预留了链节间的转动自由度，可直观演示周期传动过程中链节绕销轴转动的工作状态，各零件的尺寸比例严格参照通用传动链的参数比例设定，孔位间距、板件厚度、销轴直径的比例协调，既保证了视觉上的真实感，也清晰展现了周期链的铰接传动核心结构，能够直观呈现传动链组件的装配逻辑与结构特点。
