暖通配套离心式风机装置结构设计

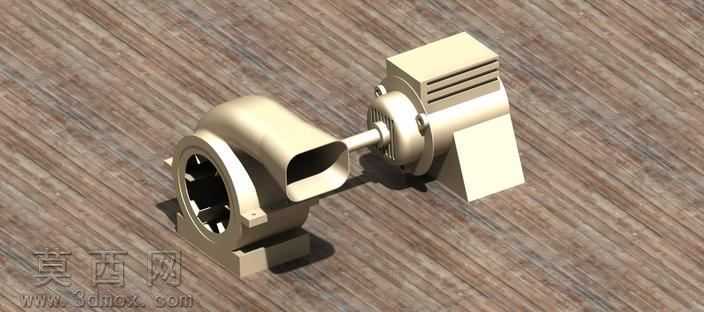

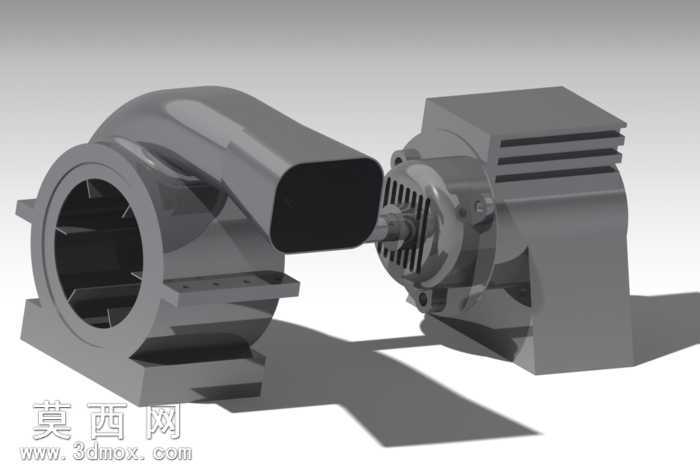

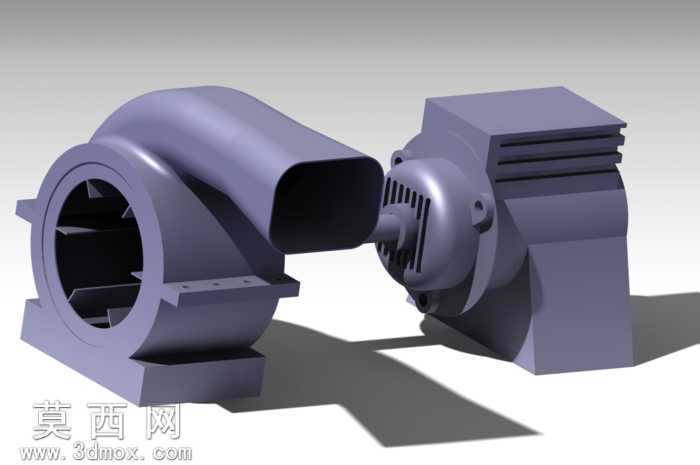

本模型为适配供暖通风场景的导管离心式风机装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循流体机械结构设计规范，对风机蜗壳、叶轮腔体、驱动电机连接端、风管接口等核心结构进行1:1比例还原。建模初期先梳理离心风机的气动布局逻辑，确定蜗壳的渐开线曲面参数，通过曲面放样、实体加厚等命令构建出蜗壳主体结构，蜗壳的方形出风口做了过渡圆角处理，减少风阻突变带来的能量损耗，进风口端的环形法兰预留了标准安装孔位，可直接对接通风管路。驱动端的电机模型还原了散热筋结构、输出轴连接位、安装底座的定位孔，电机与风机叶轮的连接轴做了同轴度约束，确保装配关系符合实际机械安装要求，叶轮腔体内部的导流叶片按照离心送风的气流走向做了倾斜角度设计，每片叶片的曲面弧度经过反复调整，保证气流可以顺畅从轴向进风转化为径向出风。材质渲染阶段，对风机蜗壳、电机外壳采用哑光金属灰材质，模拟工业铸铁件的表面质感，对连接轴、安装螺栓等标准件做了金属光泽处理，区分不同部件的材质属性，场景中添加了柔和的环境光与定向投影，让模型的结构层次更清晰，各部件的装配间隙、连接关系都能直观呈现。设计过程中重点考量了风机的安装适配性，底部的一体式安装底座做了加厚处理，预留的安装槽可适配不同规格的固定螺栓，电机与蜗壳的连接端做了密封止口设计，减少运行过程中的漏风问题，整体结构紧凑，可直接用于暖通系统的方案展示、结构校核，也可作为同类通风设备设计的参考模型，各部件均为可编辑参数化特征，方便后续根据实际风量、风压需求调整蜗壳尺寸、叶片角度等核心参数。
