手持曲线锯切割木材作业结构展示

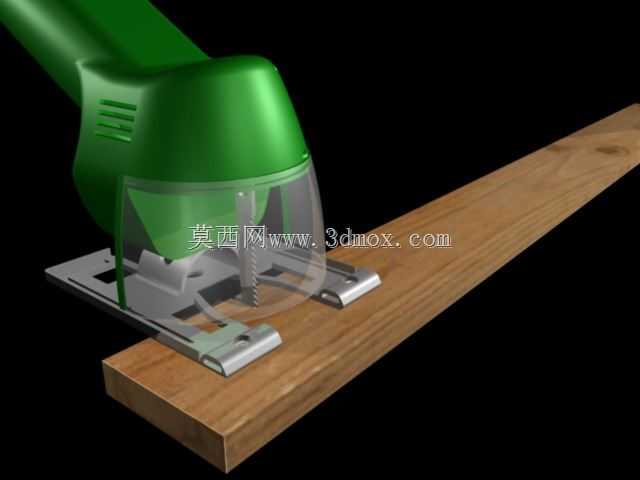

　　这款手持曲线锯的三维结构呈现，完整还原了设备在实木板材切割作业中的工作状态，可直接用于木工加工场景下的操作演示、结构拆解教学以及新员工操作培训素材。从实际应用场景来看，该类设备广泛覆盖家装木工现场作业、小型家具作坊异型裁切、装饰装修现场曲线开孔、木质工艺品精细加工等多个场景，区别于大型台式锯切设备，手持设计能够适配复杂作业面的灵活操作需求，无需固定工件装夹工位，可在施工现场直接完成非直线轮廓的裁切作业，尤其适合现场施工中遇到的不规则开孔、曲线修边、板材边角修整等台式设备无法覆盖的作业需求。从设备实际用途出发，该曲线锯主要针对厚度在65mm以内的实木板、密度板、胶合板等木质材料完成曲线、直线、斜角等多形态锯切，

　　更换适配锯条后也可完成薄铝型材、塑料板材的裁切作业，是现场木工作业中便携锯切类设备的核心品类。产品功能特性方面，模型完整呈现了设备的核心功能结构：机身握持区域采用符合人体工学的弧形曲面设计，匹配长时间手持作业的握持姿态，降低操作疲劳度；前端设置透明防护挡板，既能够阻挡锯切过程中产生的木屑飞溅，又不会遮挡操作人员的锯切视线，保证走刀路径的可视性；底部金属靠板采用可调节结构，能够根据作业需求调整0-45度的倾斜角度，适配斜角锯切的作业需求，靠板前端设置两个金属定位压脚，作业时紧贴工件表面，抵消锯条往复运动产生的振动，保证锯切过程中机身稳定，避免走刀偏移；机身侧面设置散热格栅，能够在电机持续运转过程中引导气流带走热量，

　　避免长时间高负载作业出现电机过热问题；锯条夹持机构位于防护挡板内部，采用快换式结构设计，无需额外工具即可完成锯条的更换与锁紧，适配不同齿距、不同材质的锯条安装，满足多材质锯切需求。从产品设计思路来看，该设备的结构设计始终围绕便携性、操作安全性、作业稳定性三个核心维度展开，机身重心设置在握持区域正下方，作业时操作人员无需额外施加过大的下压力即可保持机身稳定，降低长时间作业的劳动强度；电机布局与传动结构采用同轴设计，将往复运动机构的振动降到最低，减少作业过程中的机身抖动，提升锯切断面的平整度；电源线从机身尾部引出，避开前端操作区域，避免作业过程中电源线干扰走刀路径，同时也降低了电源线被锯条误切的安全隐患。外形尺寸与安装边界方面，

　　该款曲线锯整机长度控制在240mm左右，机身最高处距离底部靠板的高度为190mm，握持区域的周长适配成年男性手掌握持尺寸，底部靠板的总长度为120mm，宽度为80mm，作业时靠板与工件接触的有效支撑面积足够抵消锯切反力，无需额外安装固定结构即可直接手持作业；锯条的最大伸出长度为70mm，对应最大锯切厚度为65mm，斜切状态下最大锯切厚度为40mm，能够覆盖绝大多数现场木工作业的板材厚度需求；机身外壳采用高强度工程塑料材质，内部电机与传动结构的安装腔体设置加强筋结构，既能够降低整机重量，又可以保证结构强度，避免跌落、碰撞导致的外壳开裂问题。在实际建模过程中，该模型完整还原了各个部件的装配关系，包括电机输出轴与往复机构的连接、锯条夹持块的锁紧结构、防护挡板的铰接位置、调节旋钮的档位结构，可直接用于结构拆解演示，帮助设计人员理解手持电动工具的人机工程设计逻辑、安全防护结构设计要点，也可作为职业院校木工工具教学的可视化素材，让学员直观理解设备的工作原理与操作注意事项，避免实际操作中因结构不熟悉导致的操作失误。
