带压力表单缸脚踏充气泵结构设计

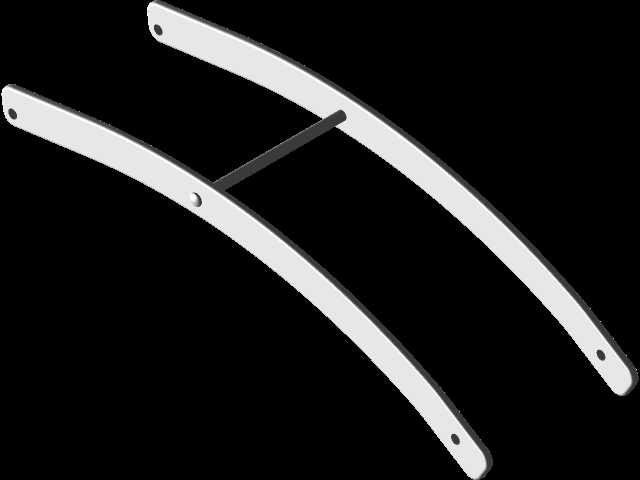

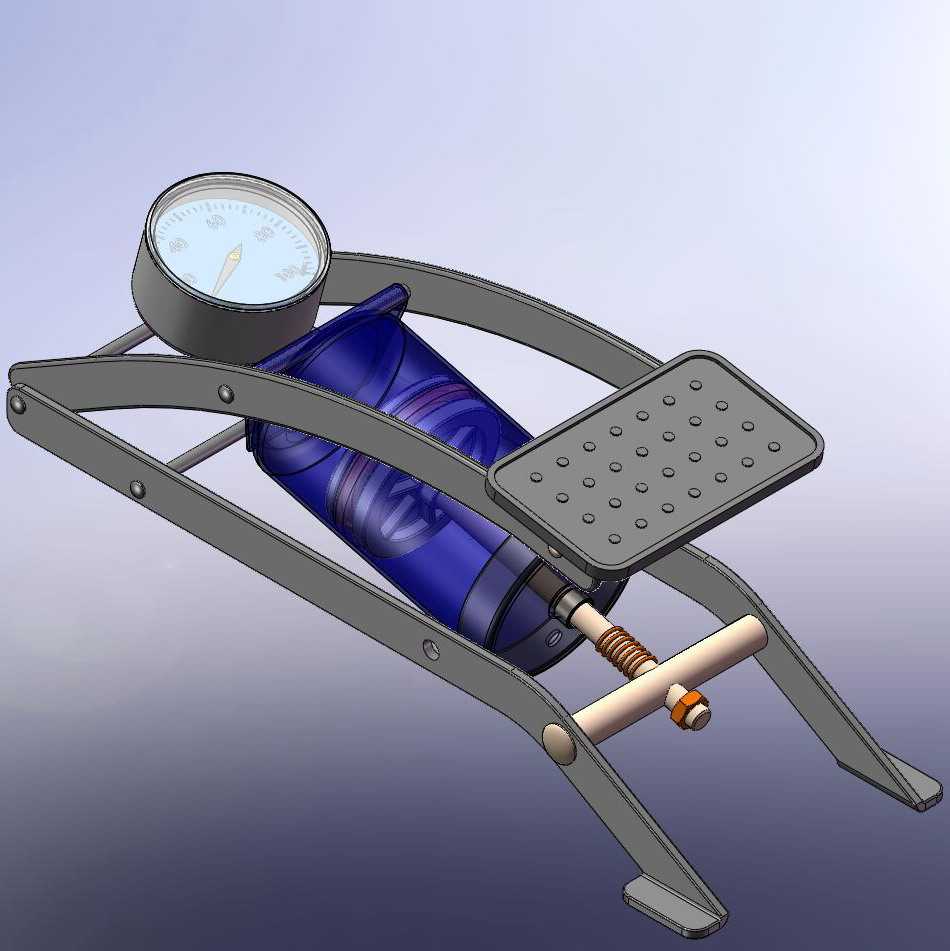

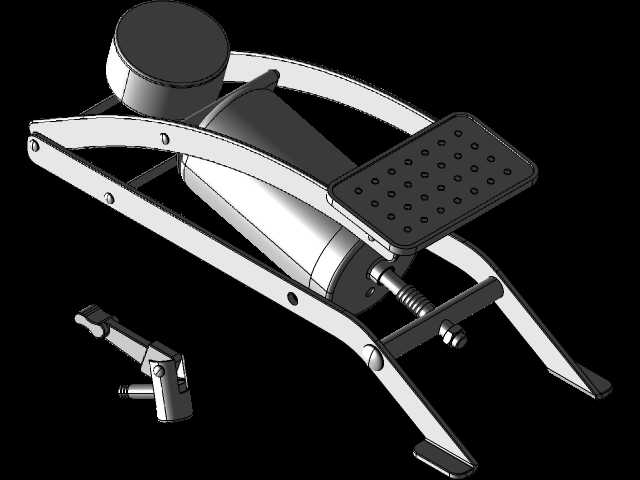

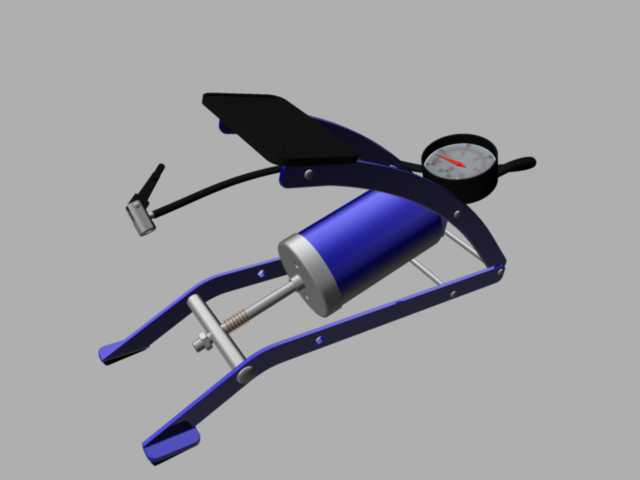

这款带压力表的单缸脚踏充气装置，在日常民用与小型作业场景中适配性极强，不管是家用轿车、电动自行车、摩托车的轮胎应急补气，还是球类、充气露营装备的气压填充，都能通过脚踩驱动的方式完成作业，无需外接电源，摆脱了电动充气设备对供电场景的依赖，户外无电环境下也能正常使用。从结构设计逻辑来看，整体采用脚踏杠杆式的力放大结构，踩踏板通过铰接的杠杆臂连接气缸活塞杆，将脚部下踩的力通过杠杆比放大后传递到活塞组件，降低单次踩踏的施力强度，普通人无需刻意发力就能完成气缸的压气行程，复位弹簧内置在气缸侧方的支撑臂结构中，抬升踏板时自动带动活塞杆复位完成吸气行程，连续踩踏即可实现持续泵气。压力表集成在出气通路的基座位置，与气路直接连通，能够实时显示输出端的气压数值，避免充气过压造成轮胎或充气物件的损坏，也能直观判断是否达到目标气压值，省去了额外搭配气压检测工具的麻烦。出气端采用通用的快接式气嘴结构，能够适配市面上绝大多数常见的充气接口，配套的高压输气管采用耐弯折的柔性材质，长度预留了足够的操作空间，充气时无需将泵体紧贴充气对象，操作姿态更舒展。整体外形采用扁平化的折叠式布局，未使用状态下踏板、支撑臂可贴合收拢，整体厚度控制在较小范围，能够轻松放入汽车后备箱储物格、电动车储物箱甚至户外背包中，便携性表现突出。安装边界方面，泵体底部的两个支撑脚做了加宽防滑处理，踩踏时支撑脚与地面接触面积充足，不会出现侧翻、滑移的情况，无需额外固定即可在平整的水泥地、沥青路面、硬质泥土地面稳定放置。气缸部分采用单缸直列布局，缸体与基座采用刚性连接，密封件嵌装在活塞与缸壁的配合位置，长期使用后也可快速拆解更换密封件，维护难度较低。气路通断通过出气端的阀芯自动控制，连接气嘴时自动顶开通气，拔下气嘴时自动封闭，避免泵体内残留的气压泄漏，也能防止充气过程中出现漏气泄压的问题。杠杆臂的铰接点都加装了耐磨衬套，反复踩踏过程中铰接位置的磨损量极小，能够保证长期使用后的结构精度，不会出现旷量导致的力传递效率下降问题。
