手动驱动曲柄滑块传动机构三维结构

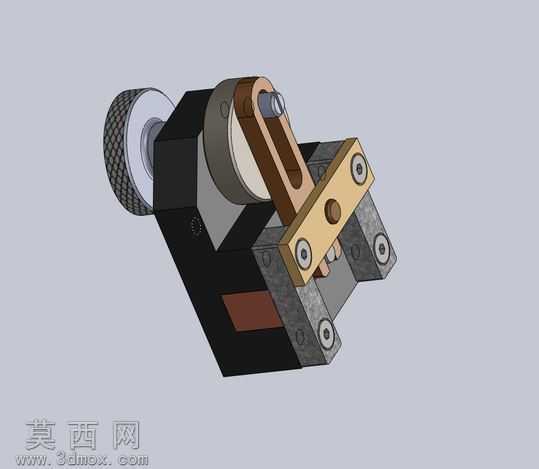

本作品为手动驱动式曲柄滑块传动机构的三维建模成果，建模过程严格遵循机械设计的尺寸配合规范，先通过草图绘制完成各核心零件的轮廓定义，依次完成带防滑滚花的手动调节旋钮、偏心曲柄轮、传动连杆、滑动导向座、安装基座等零件的特征建模，对零件上的安装孔、定位销、连接轴等细节特征做了精准还原，保证各零件间的装配约束符合实际机械运动逻辑。材质渲染阶段根据零件的实际使用场景分配对应材质，手动旋钮采用黑色硬质工程塑料搭配滚花纹理，还原防滑握持的质感；曲柄轮与传动连杆采用45号钢材质，赋予金属哑光质感并做边缘倒角处理，避免应力集中的结构特征清晰呈现；滑动导向座采用灰铸铁材质，表现出基座类零件的厚重稳定质感；连接紧固件采用镀锌螺栓材质，还原标准件的金属光泽。结构设计上，该机构通过手动旋转侧边的滚花旋钮带动偏心曲柄做圆周回转运动，曲柄通过铰接销轴带动传动连杆做平面复合运动，连杆另一端铰接的滑块被约束在导向座的直线导轨槽内，最终将曲柄的连续回转运动转换为滑块的直线往复运动，各铰接位置预留了合理的转动间隙，导向槽与滑块的配合采用间隙配合设计，既保证运动顺畅无卡滞，又避免间隙过大导致的运动精度损失。设计过程中重点验证了机构的死点位置与运动行程，通过调整曲柄的偏心距来匹配滑块的目标往复行程，安装基座上预留了多组固定安装孔位，可方便将该机构集成到各类需要直线往复驱动的小型实验装置或教学演示设备中，整体结构紧凑，手动驱动的设计无需额外动力源，可直观演示曲柄滑块机构的运动转换原理，适合作为机械原理教学的演示模型，也可作为小型自动化设备的直线驱动单元参考结构。
