法兰式流体视镜控制装置结构设计

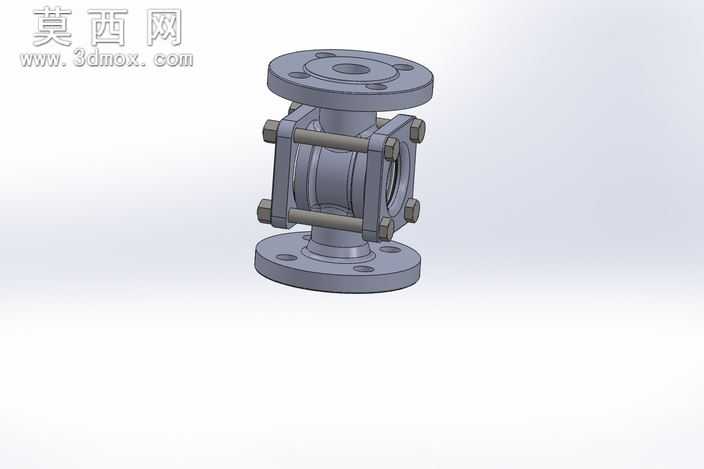

本作品为法兰连接式流体管路视镜控制构件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循管路附件的通用设计规范，对每一处结构尺寸做了精准的参数约束，确保各部件间的装配关系完全符合实际工业生产的装配公差要求。建模阶段首先完成主体通流腔体的构建，腔体采用直通式结构设计，两侧预留标准法兰连接位，法兰盘上的螺栓孔按照通用法兰的孔位排布规则做圆周阵列，保证模型可直接对接同规格的工业管路。中部视窗区域采用框架式夹持结构，通过四根对称布置的拉紧螺栓配合六角螺母，将两侧视镜压盖、密封垫片与透明视窗构件牢牢压紧在主体腔体上，建模时对螺栓、螺母的螺纹特征做了简化写实处理，既还原了紧固件的外观特征，也兼顾了模型的轻量化展示需求。上下法兰盘与主体腔体采用一体化衔接设计，过渡位置做了圆角处理，避免应力集中的结构缺陷，同时还原了铸件类阀体的典型外观特征。材质渲染阶段，对主体金属构件赋予了哑光铸钢材质，调整材质的粗糙度与金属度参数，还原工业铸钢件的哑光磨砂质感；紧固件部分赋予了稍亮的碳钢材质，与主体材质形成视觉区分；视窗部分赋予高透明玻璃材质，添加轻微的折射与反射效果，模拟钢化玻璃视镜的真实光学特性；密封垫片部分赋予深色橡胶材质，还原密封件的哑光弹性质感。整体渲染采用柔和的工业展示光源，从多角度打光凸显构件的结构层次，避免出现大面积死黑或过曝区域，清晰展示每一处装配细节。设计思路上围绕实用化需求展开，该构件主要用于流体输送管路中，可直观观测管路内部流体的流动状态，同时兼顾管路通断控制的拓展基础，整体结构简单可靠，无冗余设计，所有零部件均采用工业通用标准件，便于后期的加工制造与维护更换，夹持式视窗结构可在密封件老化后快速拆卸更换，大幅降低后期运维成本，法兰连接形式可适配绝大多数工业管路的安装场景，具备较强的通用适配性。
