古铜色加厚合页铰链三维结构设计

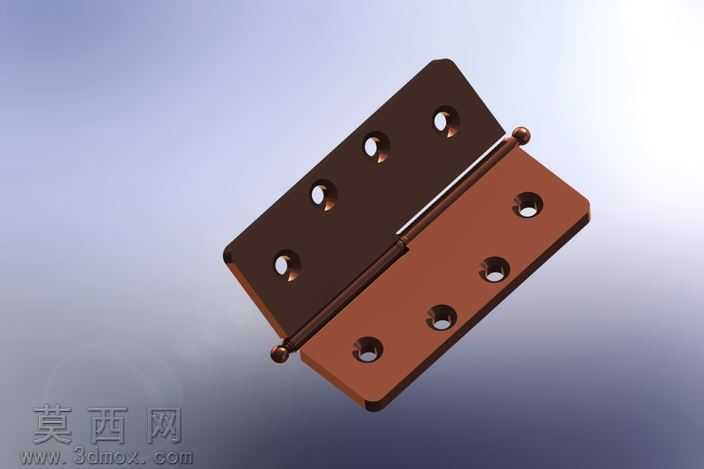

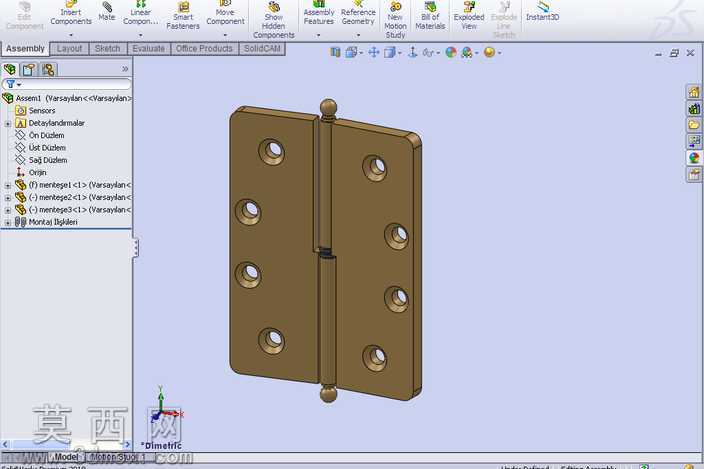

本作品为古铜色合页铰链的三维参数化模型，采用SolidWorks完成全流程建模设计，整体还原了民用门窗常用的加厚型合页的完整结构。建模过程中首先以基准面为定位基础，分别绘制左右两个合页页片的草图轮廓，对页片边缘做圆角过渡处理，避免尖锐棱角带来的安装划伤风险，同时在页片上按照标准安装孔位排布六个沉头安装孔，孔位间距符合常规门窗安装的尺寸规范，保证模型可直接对接实际生产的孔位要求。中间的铰接轴部分采用分体式轴套结构设计，上下轴头做球形收头处理，既保证铰接转动时的顺滑度，也避免轴端突出带来的剐蹭问题，轴与轴套之间预留合理的装配间隙，还原真实合页的转动配合关系。材质渲染阶段赋予模型古铜色金属材质，调整材质的粗糙度与金属度参数，还原铜质五金件经过拉丝处理后的哑光金属质感，同时对页片边缘做轻微的倒角高光处理，模拟五金件加工后的边缘倒角效果，让整体渲染效果更贴近真实产品的视觉表现。结构设计上充分考虑合页的实际受力特性，页片厚度做了加厚处理，铰接轴的直径匹配页片尺寸，保证整体结构的承重能力符合常规室内门的使用需求，装配过程中采用同轴心配合与面重合配合完成组件约束，完整还原合页绕轴转动的运动自由度，可直接用于运动仿真验证开合过程的干涉情况。设计思路围绕实用性与还原度展开，没有添加多余的装饰结构，所有尺寸均参考市面主流合页产品的实测参数，保证模型的尺寸精度与结构合理性，既可以作为五金配件库的通用模型调用，也可作为同类产品结构设计的参考基础，模型的各个特征均保留完整参数，可根据实际使用需求快速调整页片尺寸、孔位数量、轴径大小等参数，适配不同规格的门窗安装场景。
