门窗用插销式金属铰链板结构设计

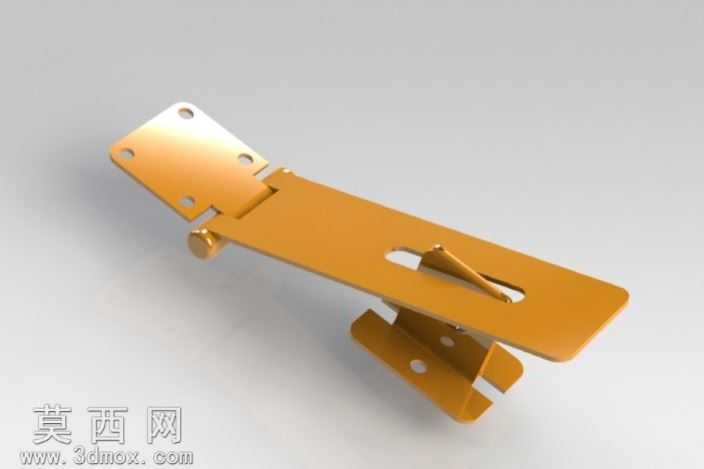

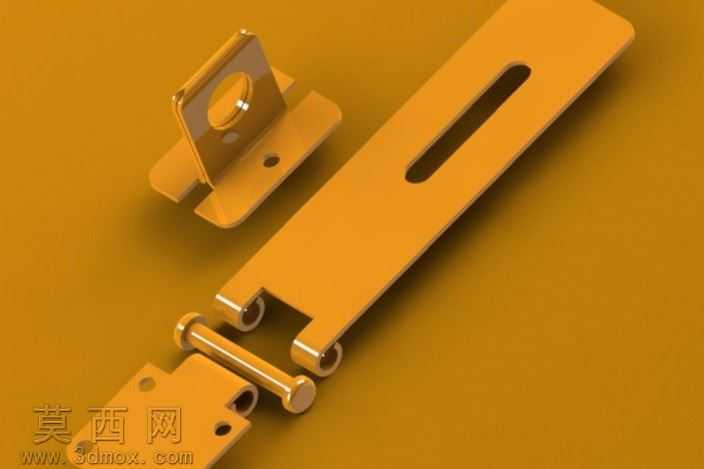

本作品为门窗配套使用的插销式金属铰链板三维建模作品，建模过程采用SolidWorks完成全参数化结构设计，从基础草图绘制阶段就严格遵循五金冲压件的成型工艺逻辑，先绘制主体长板的轮廓草图，精准定位四个安装孔的中心距与孔径尺寸，确保后续实物加工时可直接匹配标准自攻螺丝的安装需求，再通过拉伸凸台命令生成主体板材的基础实体，板材厚度按照常规门窗五金的承重需求设定为1.5mm，兼顾结构强度与材料成本控制。在活动插舌与铰接转轴部分的建模中，采用多实体配合的设计思路，先完成固定铰接座的结构绘制，预留转轴的安装孔位，再绘制活动插舌的实体，插舌上的挂锁孔位做了圆角过渡处理，避免应力集中导致的使用断裂问题，铰接部分的转轴与轴孔之间预留0.1mm的装配间隙，保证实物装配后插舌可顺畅转动无卡滞。材质与渲染阶段，为模型赋予了亮面金黄色喷塑金属材质，模拟五金件常见的彩锌表面处理效果，调整材质的反射率与粗糙度参数，还原金属漆面的细腻光泽，同时搭建了暖色调纯色渲染背景，添加柔和的区域光照明，突出铰链板的结构轮廓与边角细节，渲染输出的效果图清晰展现了产品的外观质感。结构设计上，这款铰链板整合了铰接转动与插销锁止的双重功能，主体长板上开设的长条形滑槽可适配安装时的位置误差，降低现场安装的对位难度，铰接部位采用卷边成型的转轴结构，相比分体式转轴拥有更高的承重能力，插舌翻起后可通过挂锁实现锁闭功能，可广泛应用于室内木门、橱柜门、小型设备箱门的连接与锁止场景。整个建模过程严格遵循可制造性设计原则，所有折弯边角都预留了合理的折弯圆角，避免冲压加工时出现开裂问题，所有孔位都做了沉头处理，保证安装后螺丝头不突出于板材表面，兼顾了实用性与外观的整洁度，模型的所有特征都保留了完整的参数化历史记录，可根据实际使用需求快速调整板材尺寸、孔位间距、插舌长度等参数，适配不同规格的门窗安装需求。
