越野车用闭路式油冷却器结构设计

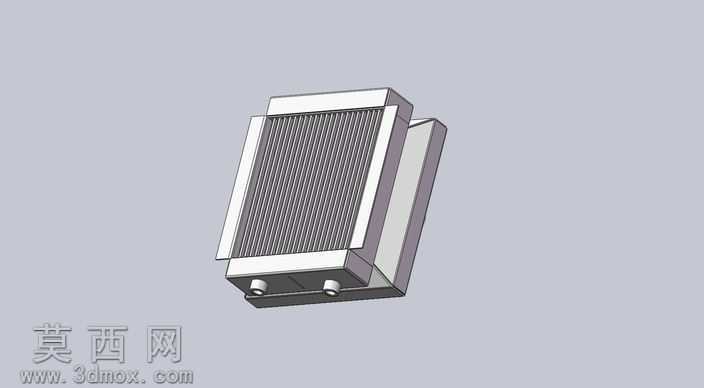

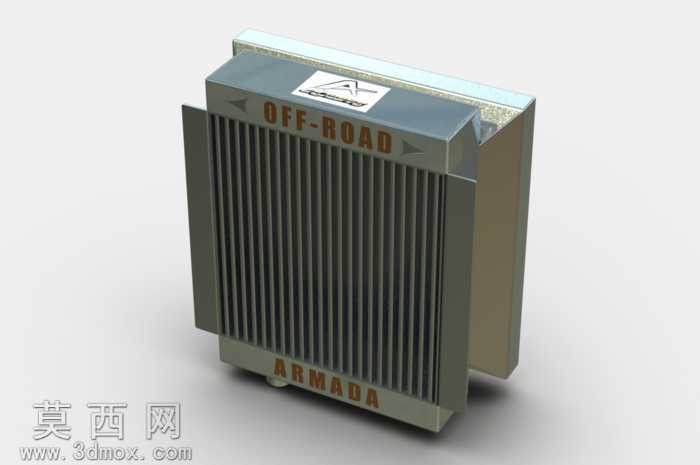

本模型采用SolidWorks完成全参数化三维建模，整体围绕越野车闭路油路的散热需求开展结构设计，建模过程中严格遵循车用冷却部件的装配逻辑，对各组成部分的尺寸配合、安装定位做了精准约束。模型主体包含散热芯体、上下集流腔、侧置安装支架、油路接口四个核心部分，散热芯体采用密集平行流道翅片结构，建模时通过线性阵列特征完成翅片的批量排布，保证每一片翅片的间距均匀一致，既还原了真实产品的散热结构形态，也为后续的散热仿真分析预留了可编辑的参数空间。上下集流腔采用一体化冲压成型的结构设计，建模时通过抽壳、圆角过渡特征处理腔体的边缘结构，避免出现应力集中的尖锐棱角，集流腔与散热芯体的连接部位做了贴合面的配合约束，还原实际生产中的焊接装配定位关系。侧置的安装支架采用折弯钣金结构，通过钣金模块的基体法兰、边线法兰特征完成建模，支架上预留的安装孔位做了沉头结构处理，匹配越野车车架安装的螺栓固定需求，支架与芯体主体的连接部位做了加强筋结构设计，提升部件在车辆颠簸工况下的结构强度。油路接口设置在下部集流腔的端面，采用标准外螺纹接头结构，建模时通过螺旋线扫描特征完成螺纹牙型的构建，接口与集流腔的连接部位做了加厚凸台处理，避免管路连接时出现应力开裂问题。材质渲染阶段，散热芯体的翅片部分赋予铝合金哑光材质，还原铝制散热件的金属质感，集流腔与安装支架赋予带有轻微磨砂质感的铸铝材质，油路接口赋予镀锌金属材质，通过不同材质的区分清晰展现各部件的功能分区，整体渲染效果还原了车用油冷却器的真实产品外观。设计思路上充分考虑越野车的复杂使用工况，整体结构采用紧凑式布局，在保证散热面积足够的前提下尽可能压缩部件的整体体积，适配越野车动力舱内有限的安装空间，闭路式的油路结构设计可以避免油路出现泄漏、气阻问题，保证润滑油在循环过程中可以持续通过芯体完成热量交换，维持润滑油的工作温度在合理区间，保障发动机、传动系统的润滑稳定性。建模过程中所有特征均保留完整的参数化历史记录，可根据不同车型的散热功率需求调整芯体长度、翅片密度、接口尺寸等参数，具备较强的设计通用性。
