非公路越野车液压转向架结构设计

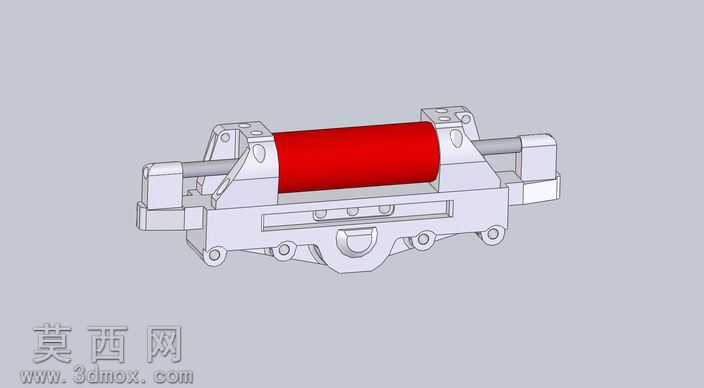

本作品为适配2.5吨级非公路越野车辆的转向架三维建模成果，建模过程严格遵循非公路车辆底盘部件的设计规范，围绕越野工况下的高承载、强抗冲击需求完成整体结构搭建。建模阶段首先完成主体承载基座的特征构建，通过拉伸、切除、倒角等基础特征塑造基座的整体轮廓，针对基座上的安装定位孔、铰接耳座、限位卡槽等细节结构，采用参数化尺寸约束保证各配合位置的公差精度，确保后续与车架、转向驱动部件的装配匹配度。转向架中部的液压执行元件采用独立特征建模，缸体外壁做圆柱度约束，两端的活塞杆伸出端设置同轴度基准，与两侧的转向推臂铰接座做装配配合约束，还原液压驱动转向的动作逻辑。两侧的转向节连接臂采用对称结构建模，臂体上的球铰安装位、减震连接座均按照越野工况的受力角度做结构强化，在铰接位置做圆角过渡处理避免应力集中，同时预留润滑脂加注通道的结构特征，还原真实部件的维护设计。材质渲染阶段，主体承载结构件赋予哑光银灰色金属材质，模拟铸钢件经机加工后的表面质感，表面添加细微的喷砂纹理提升真实感；中部液压油缸缸体赋予高饱和度正红色哑光漆面材质，与金属结构件形成清晰视觉区分，活塞杆部分赋予抛光金属镀铬材质，还原活塞杆的高光亮面特性；各铰接销轴、紧固螺栓赋予发黑处理的深灰色金属材质，细节处的密封胶圈赋予黑色橡胶材质，通过不同材质的质感差异清晰区分各功能部件。结构设计上充分考虑非公路路面的冲击载荷，基座底部设置横向加强筋结构提升整体抗弯强度，转向臂的铰接点位置经过运动仿真校核，保证转向过程中无运动干涉，左右转向极限角度满足越野车辆的小半径转弯需求，整体结构兼顾承载强度与转向灵活性，可直接用于非公路越野车底盘的方案验证、装配模拟以及后续的工程出图参考。
