同步带轮金属传动零件三维设计

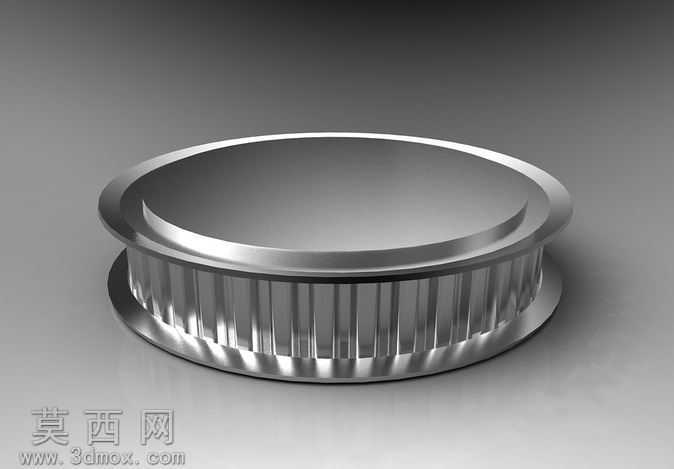

本作品为带传动系统核心零件同步带轮的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台命令生成带轮的基体轮廓，精准控制轮缘外径、轮毂内径、轮体总厚度等核心尺寸参数，保证各部分比例符合机械传动设计规范。针对带轮周向均匀分布的轮齿结构，采用单齿拉伸切除后圆周阵列的方式完成建模，阵列过程中严格控制齿距、齿形角度参数，确保齿槽与同步带齿形能够精准啮合，避免传动过程中出现跳齿、打滑问题；轮缘两侧设计有高出齿面的挡边结构，通过凸台拉伸命令一体成型，可有效约束同步带的轴向位置，防止传动过程中同步带发生轴向窜动脱落。材质与渲染阶段，为模型赋予抛光不锈钢金属材质，调整材质的反射率、粗糙度参数，还原金属零件表面的细腻金属光泽与边缘高光效果，渲染时采用三点布光方案，主光源从斜上方45度投射，突出轮齿的立体结构与金属质感，辅光源补亮暗部避免细节丢失，背景采用渐变灰色调，让金属零件的结构轮廓更加清晰突出。结构设计上，该带轮采用腹板式结构，在保证轮体结构强度、满足传动扭矩承载要求的前提下，尽可能减少冗余材料，降低零件自身重量与转动惯量，提升传动系统的动态响应性能；轮毂位置预留标准轴孔与键槽安装位，可直接与传动轴配合安装，适配常规的机械传动装配需求。设计过程中充分考虑带传动的实际工况需求，对轮齿的啮合面做了微小的倒角处理，减少带齿与轮齿啮合过程中的接触应力，降低运转过程中的磨损，延长带轮与同步带的使用寿命，整体模型结构完整，特征参数可编辑，可直接用于传动系统的装配仿真、工程图导出与加工参考。
