阿巴斯双耳环铰接式液压活塞油缸

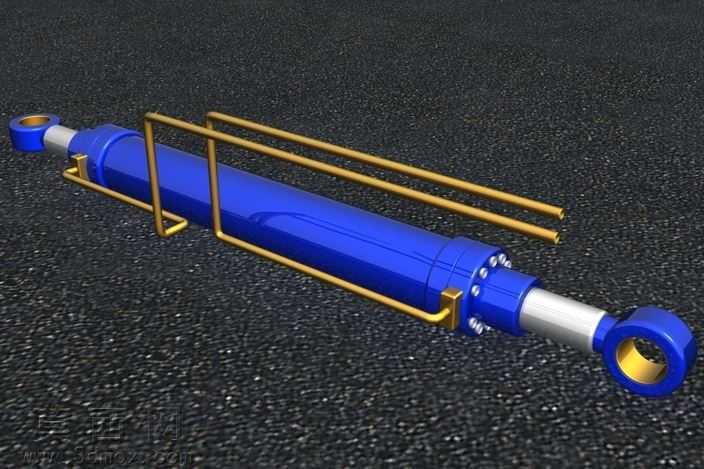

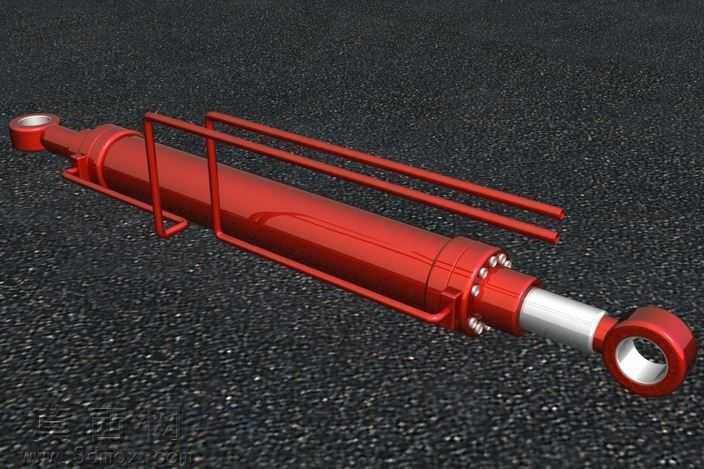

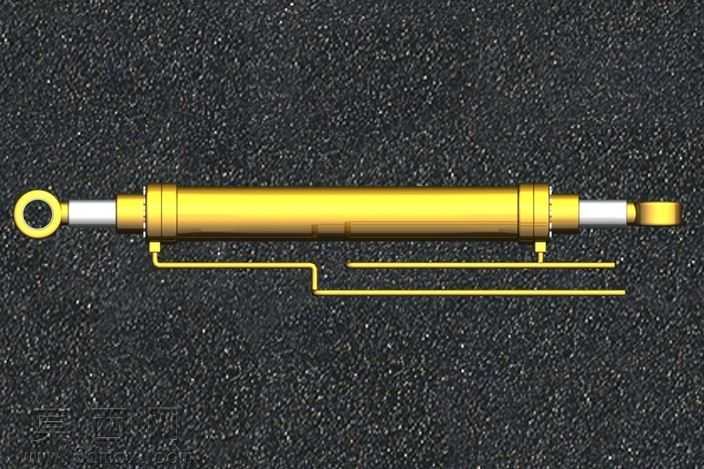

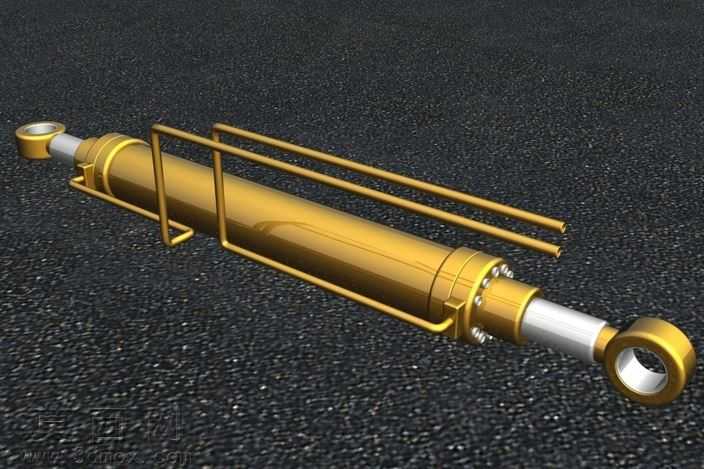

本作品为铰接安装式液压活塞油缸三维模型，建模过程严格遵循液压元件的工程设计规范，首先以液压传动原理为基础确定核心参数：以活塞的有效作用面积为核心，匹配额定工作压力下的推力输出需求，确定缸筒内径、活塞杆直径的基础尺寸，再依次推导各零部件的配合公差与安装尺寸。建模阶段采用自底向上的装配设计思路，先完成单个零件的参数化建模：缸筒部分采用薄壁圆筒结构建模，内壁预留密封件安装槽位，外壁设计防护杆安装座；活塞杆采用阶梯轴结构，两端分别加工活塞安装定位台与耳环铰接孔，表面做硬化层的结构示意；两端耳环采用带自润滑衬套的铰接结构建模，保证安装后可实现小角度摆动补偿；外置的防护杆采用圆管型材建模，通过焊接式固定座与缸筒外壁连接，用于保护外置油管路避免磕碰损伤；活塞本体与活塞杆采用同轴配合设计，预留活塞密封、导向环的安装槽位，端盖与缸筒采用法兰螺栓连接结构，逐一建模螺栓孔、密封沟槽的细节特征。所有零件建模完成后按照实际装配约束完成总装，保证活塞杆与缸筒的同轴度约束、耳环铰接轴的垂直约束、防护杆的平行约束完全符合实际装配逻辑，无干涉错位问题。渲染阶段采用金属材质为主的材质方案：缸筒与活塞杆主体采用抛光黄铜材质，调整金属度与粗糙度参数模拟液压元件表面的金属光泽与机加工纹理，耳环内的衬套采用聚四氟乙烯材质，呈现哑光耐磨的质感，防护杆与固定座采用同色系金属材质保证视觉统一，背景采用深色粗糙颗粒地面，通过三点布光方案突出油缸的圆柱曲面轮廓与结构细节，明暗过渡自然，清晰展现各部件的连接关系与结构特征。设计过程中充分考虑液压油缸的实际使用场景，铰接式耳环结构可适配安装面存在小角度偏差的工况，外置防护杆的设计可避免作业过程中碎石、硬物磕碰外露油管造成损坏，整体结构紧凑，受力路径清晰，可用于液压传动教学演示、工程机械液压系统布局仿真、液压元件结构认知等场景，模型结构完整，各部件的连接关系、配合特征均还原真实液压油缸的设计逻辑，无结构缺失或原理性错误。
