ArduinoUnoR3开发板适配防护外壳结构设计

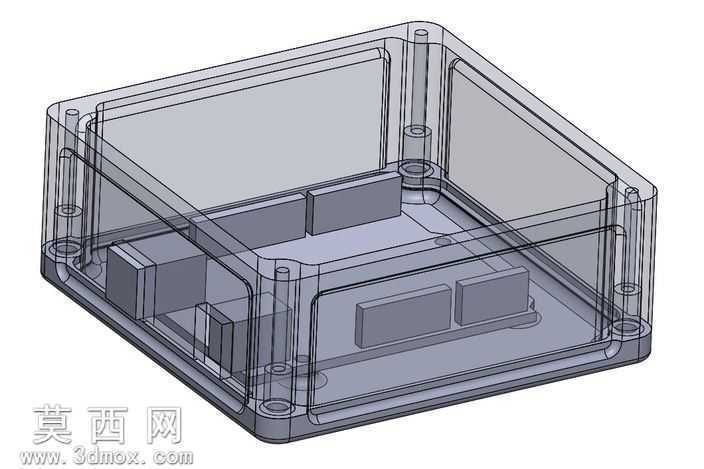

本作品为适配ArduinoUnoR3开发板的防护外壳结构设计，整体采用三维参数化建模完成，从开发板的实际安装尺寸、接口避让、使用防护需求出发完成全结构搭建。建模过程中首先完成外壳底座的主体轮廓绘制，采用圆角矩形的外框形态，规避尖锐棱角带来的磕碰风险，壳体壁厚均匀设置，兼顾结构强度与轻量化需求，适配3D打印的成型工艺特性，避免出现壁厚突变导致的打印翘曲、成型不良问题。壳体内部设置多组定位挡筋，对应开发板的板边轮廓、核心元器件位置做精准避让，每一处挡筋的高度、位置都经过尺寸校核，确保开发板放入后不会出现窜动，同时不会挤压板载电子元件，避免造成元件引脚脱焊、电路板短路的问题。底座四角设置一体式安装柱，柱体中心预留对应规格的螺丝孔位，可匹配标准M4螺丝实现上盖与底座的紧固连接，安装柱根部做加强筋处理，提升柱体的抗扭、抗折强度，避免多次拆装螺丝后出现柱体断裂的问题。壳体侧壁对应开发板的USB接口、电源接口、排针引脚位置预留精准的开口，开口边缘做倒角处理，既保证外接插头、杜邦线可以顺畅插接，也避免毛边刮伤线材外皮。建模完成后通过半透明材质完成渲染效果展示，可直观呈现内部的结构布局与定位设计，清晰展现壳体内部的挡筋分布、安装柱位置，让使用者可以快速理解壳体的装配逻辑。设计过程中充分考虑了使用场景的拓展性，壳体预留了高度调整的适配空间，在不改动底座安装结构的前提下，可以适配不同高度的扩展盾板，满足使用者叠加功能模块的使用需求，同时壳体的进风位置做了对应优化，可引导空气流经开发板核心发热区域，提升长时间运行时的散热效率，避免元器件积热导致的运行不稳定问题。整体结构无复杂倒扣、无特殊成型要求，可直接通过桌面级3D打印设备完成制作，打印完成后仅需简单去除支撑即可完成装配，无需额外的后处理工序，适配个人DIY制作、电子项目原型搭建的使用需求，为ArduinoUnoR3开发板提供可靠的物理防护，避免日常使用过程中灰尘、磕碰、液体泼溅对电路板造成损伤。
