RepRap3D打印机调平拨号指示工具包

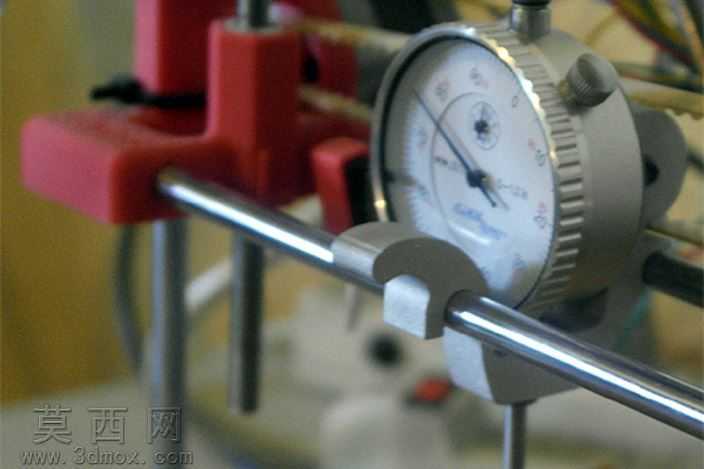

本模型为RepRap开源3D打印机配套的调平校准工具包，核心功能是搭载百分表实现打印平台平整度的拨号式精准指示，整套模型采用参数化三维建模思路完成，适配RepRap机型通用的光轴杆系安装结构。建模过程中首先对百分表的夹持结构进行重点设计，采用半圆弧环抱式夹座结构，夹座内径与标准光轴直径做公差适配，预留0.1mm的装配间隙保证夹座可沿光轴顺畅滑动，同时在夹座侧面设计锁紧螺钉孔位，可通过标准紧固件将夹座固定在光轴任意轴向位置，满足不同打印幅面下的全区域调平检测需求。百分表的安装位采用阶梯孔设计，上部孔位匹配百分表测杆外径，下部做倒角导向处理，方便百分表快速装入定位，侧面同样设置顶丝固定结构，保证百分表安装后无径向晃动，确保测量数据的准确性。整套工具包的结构件均采用轻量化设计，在保证夹持刚性的前提下对非受力区域做减重槽处理，降低移动组件的整体重量，避免光轴受额外载荷产生弯曲变形影响测量精度。材质渲染阶段，光轴部分采用抛光金属材质，还原镀铬光轴的高反光金属质感，夹座结构件根据RepRap机型常用的3D打印耗材特性，分别制作了PLA红色哑光塑料材质与铝合金阳极氧化银灰色材质的渲染效果，百分表部分还原了工业量具的金属表壳、白色刻度表盘、黑色指针的真实材质表现，表盘刻度做精细化贴图处理，清晰呈现百分表的刻度标识与数值标注。设计思路上充分考虑RepRap开源3D打印机的DIY属性，所有结构件均采用无支撑可打印的结构设计，安装时无需额外定制配件，可直接利用打印机原有光轴与标准紧固件完成装配，工具包整体可沿光轴做X、Y两个方向的滑动，带动百分表测头遍历打印平台整个平面，通过拨号指针的数值变化直观反馈平台不同位置的高度差，替代传统的A4纸调平方式，大幅提升平台调平的精度与效率，有效减少因平台不平导致的打印翘边、首层粘附不良等问题。整套模型的装配关系完全按照实际机械装配逻辑搭建，所有配合面均做干涉检查，确保虚拟装配状态下无零件干涉问题，可直接导出用于3D打印制作实物。
