工程机械双颚式多功能装载铲斗结构

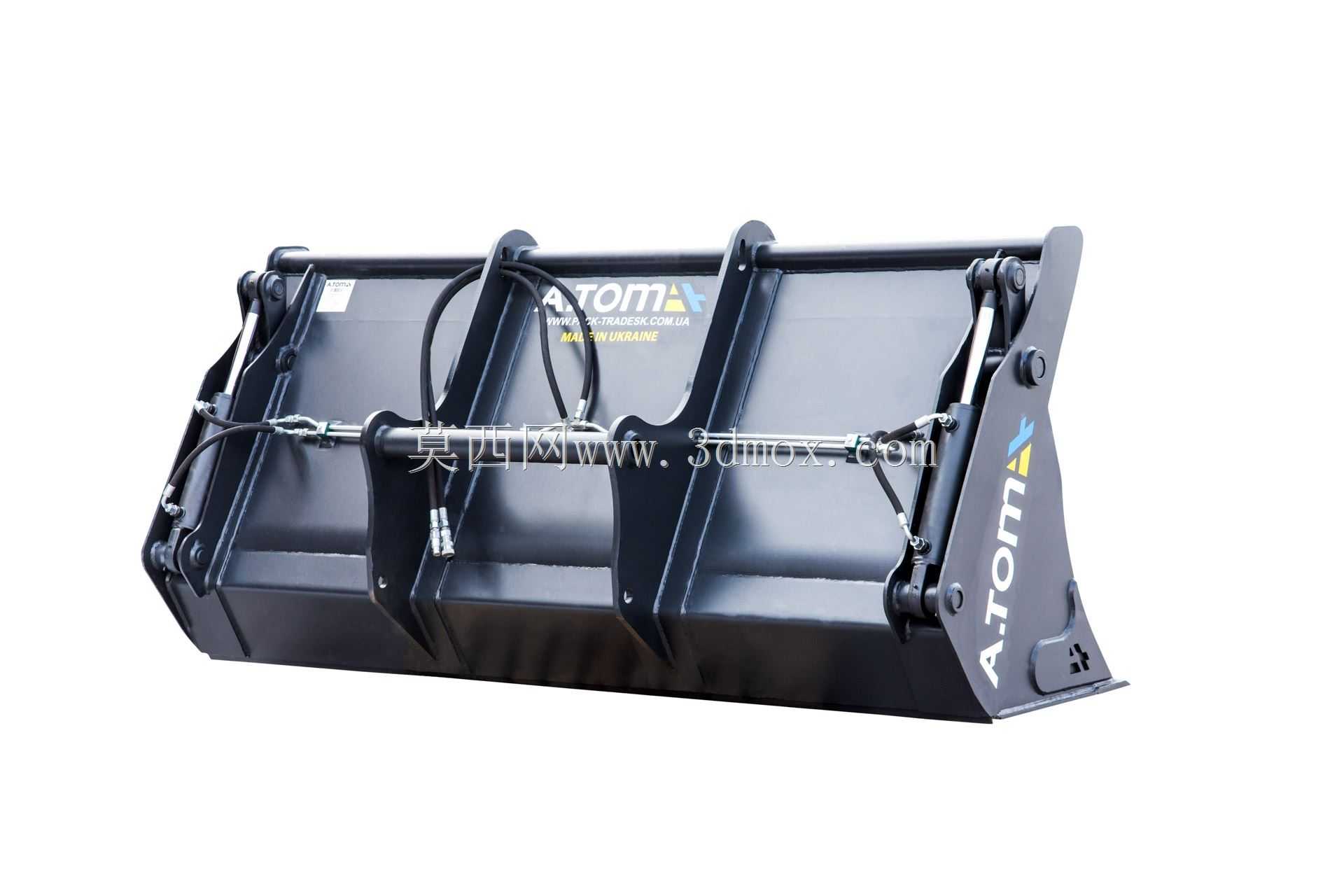

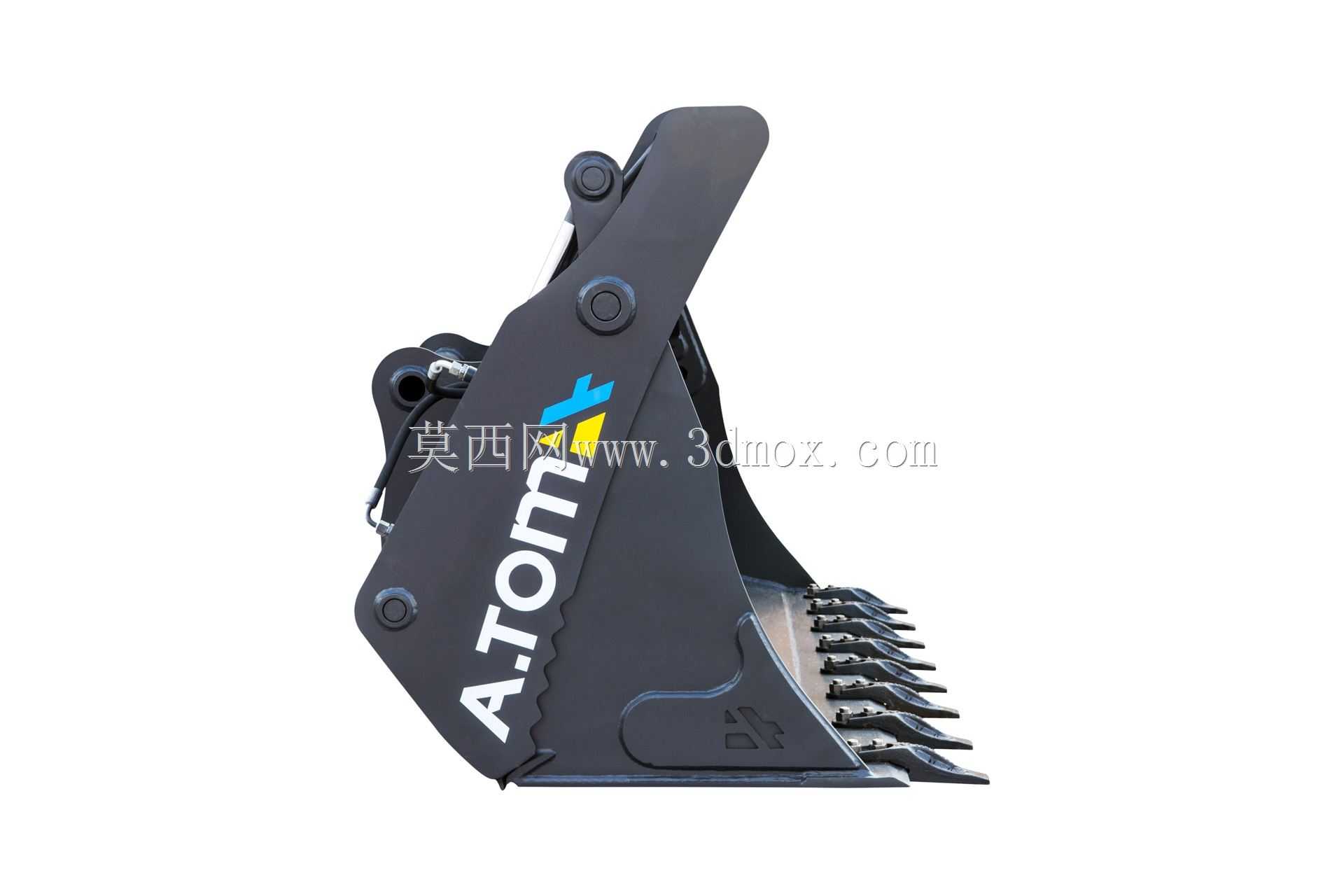

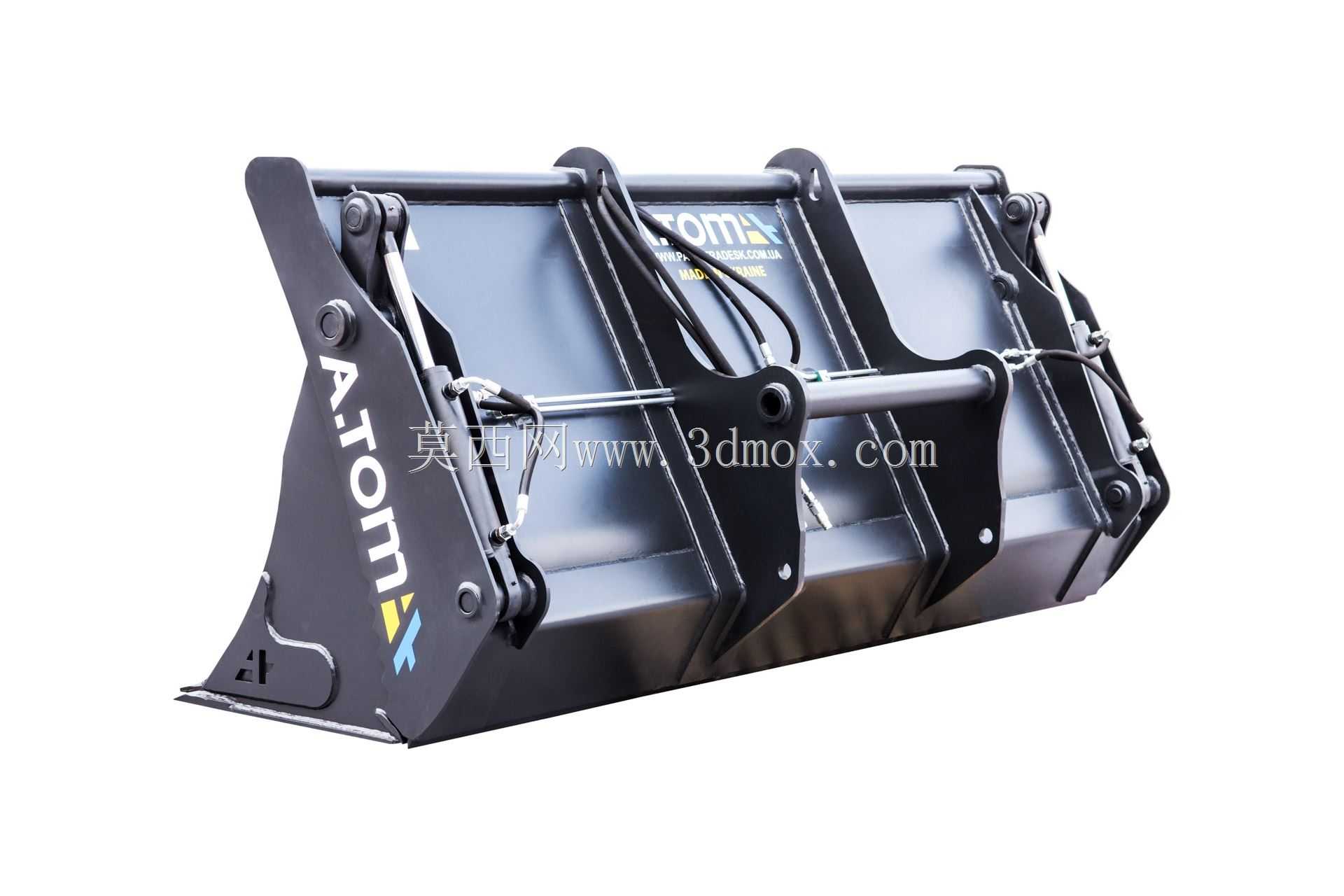

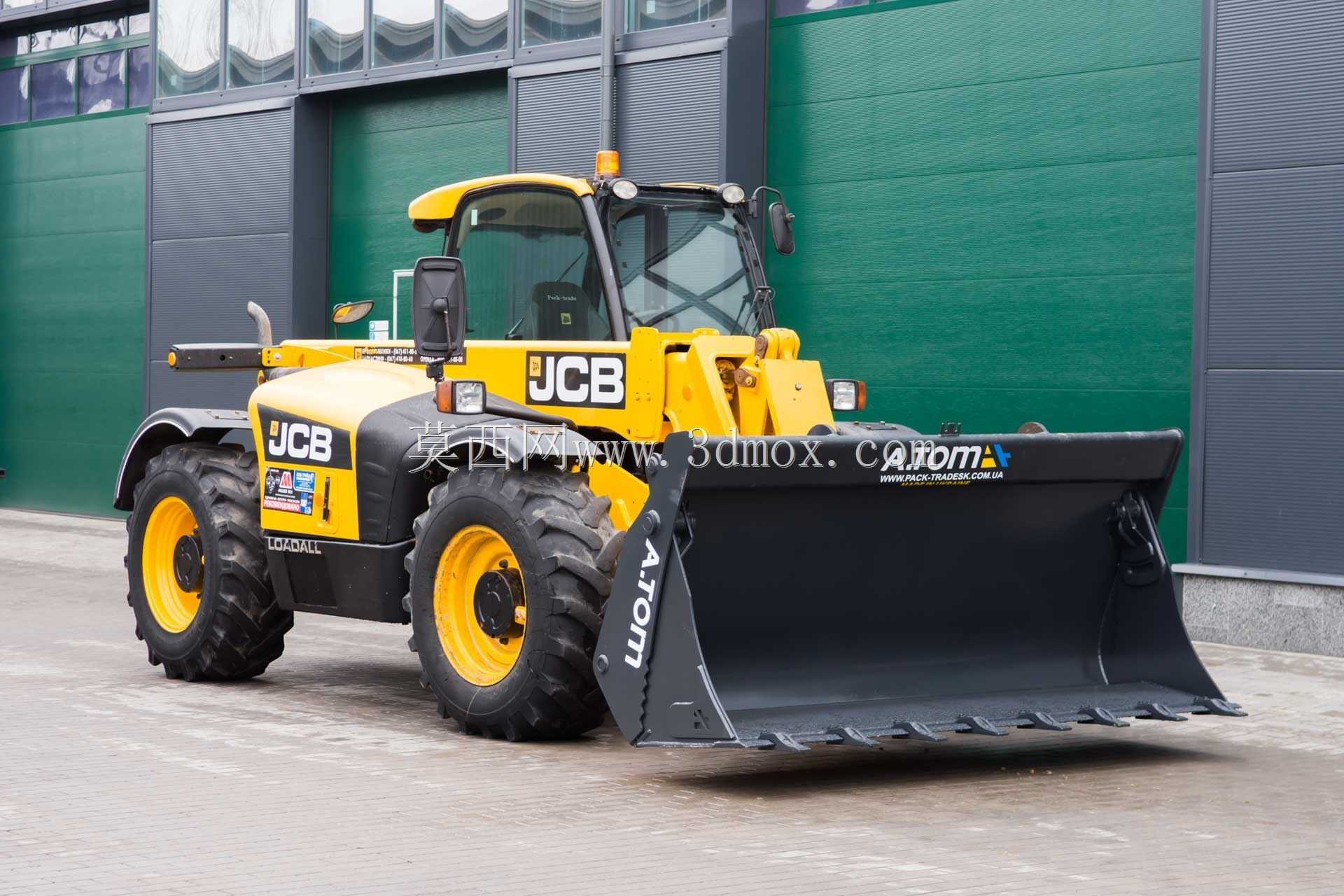

　　该双颚式铲斗作为工程机械前端属具，主要适配滑移装载机、小型挖掘装载机等主机设备，可覆盖散料铲装、硬质地面刮平、物料夹取、轻度破碎作业等多类工况，在市政施工、农牧场物料转运、厂区零散废料清理、园林场地整备场景中应用广泛，相比常规单刃口铲斗，无需频繁更换属具即可完成多类作业，能有效缩减现场作业的属具更换耗时，提升小范围零散作业的整体效率。从结构设计逻辑来看，该铲斗采用上下双颚铰接的布局形式，上颚体通过两侧铰接支座与主机快换挂架连接，挂架接口尺寸匹配主流滑移装载机的通用快换标准，安装时可直接对齐主机快换销轴孔位，无需额外改制连接结构，适配性覆盖多数1-3吨级小型装载主机。铲斗主体采用高强度耐磨钢板焊接成型，主切削刃部位做了加厚堆焊处理，

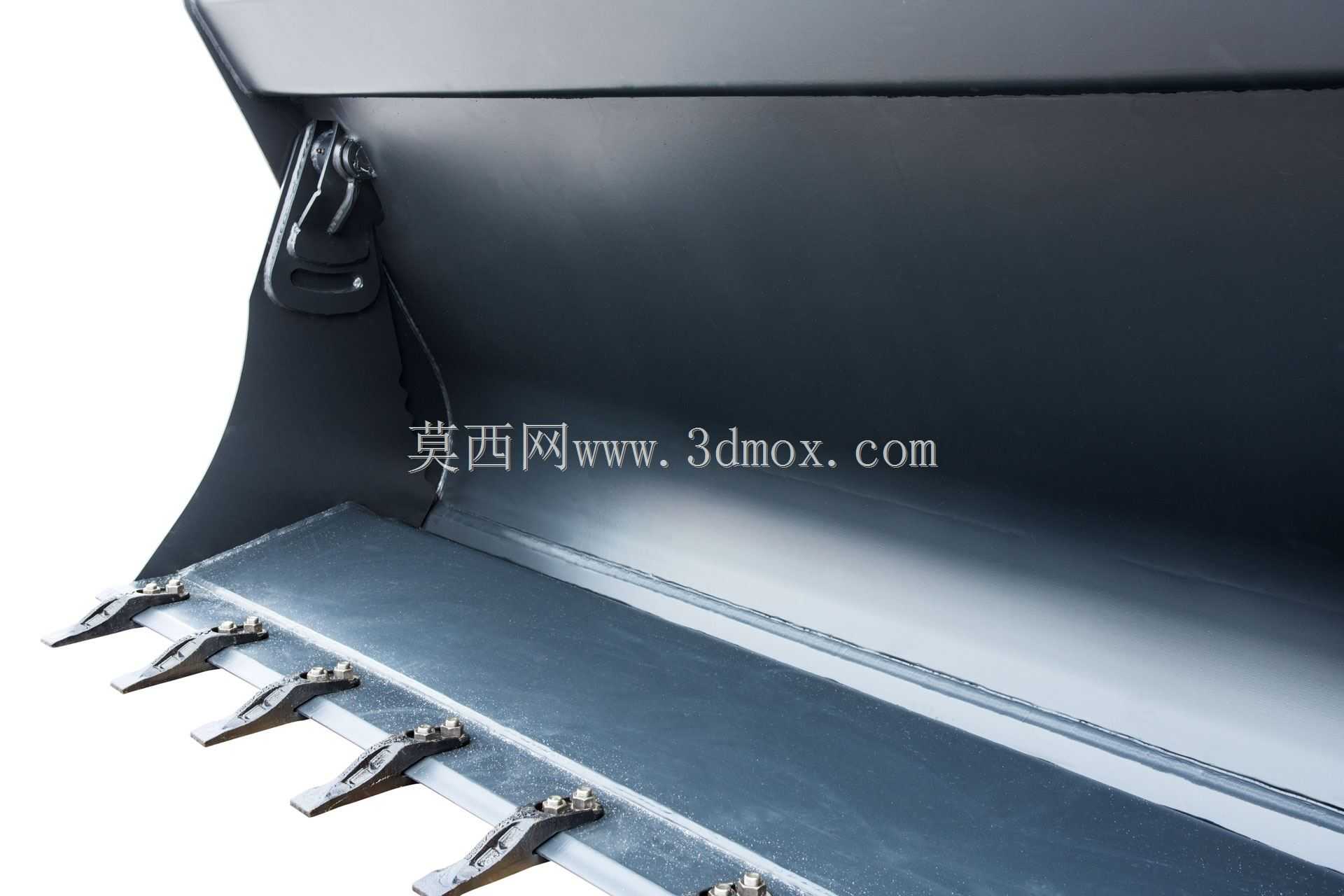

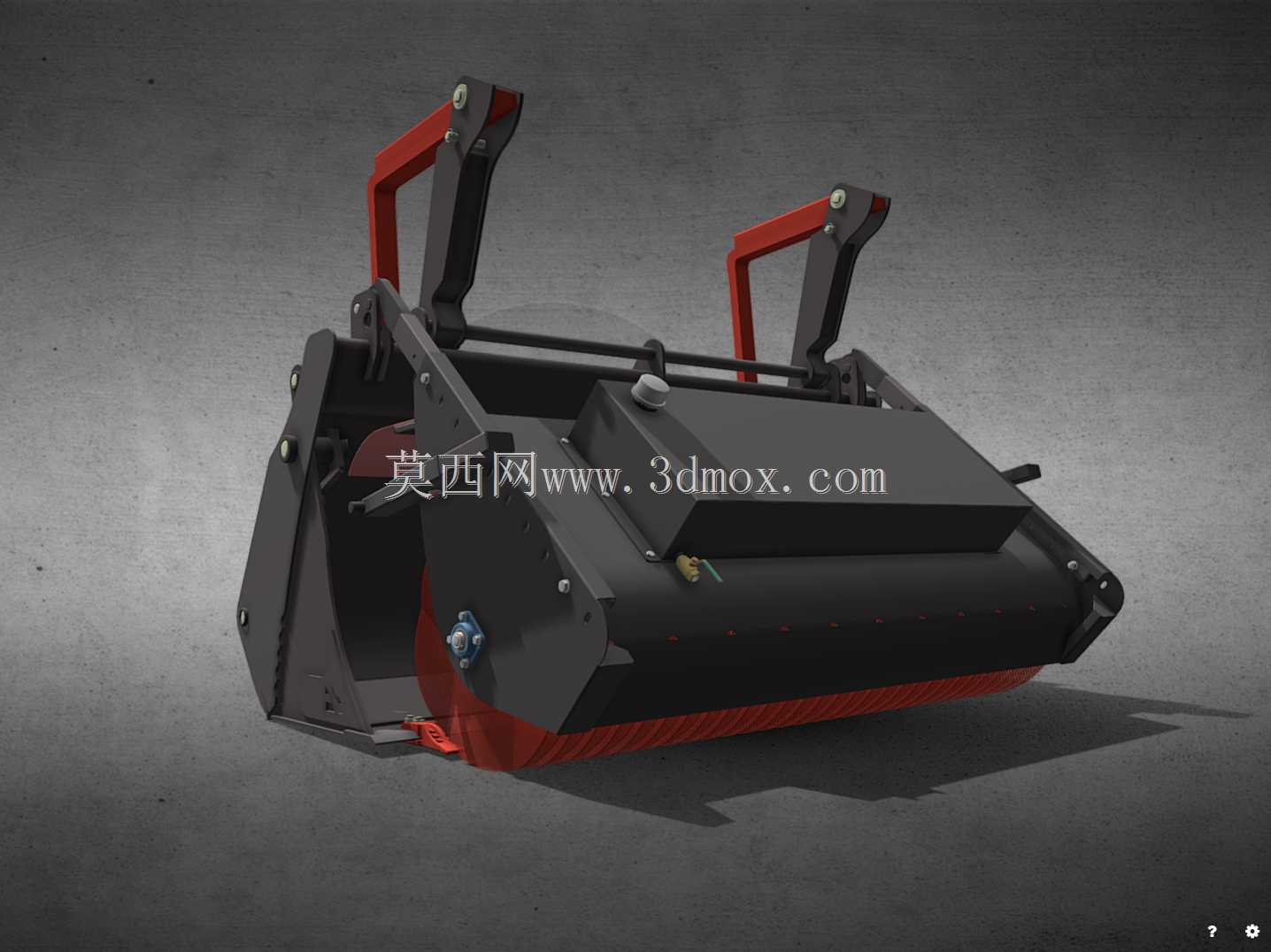

　　刃口角度设计为12度，既保证铲入散料堆时的切入阻力足够小，也能在刮平硬质铺装路面、清理地面凝固结块物料时避免刃口过早卷边磨损。两侧的红色提升臂为上颚开合的受力传力结构，臂身采用箱型焊接截面，铰接点位置镶嵌耐磨铜套，可承受开合过程中的偏载冲击力，避免长期使用后铰接孔出现椭圆变形导致的开合卡滞问题。上颚体的闭合行程经过限位设计，完全闭合时上下刃口的贴合间隙控制在2mm以内，夹取不规则块状物料时不会出现小块物料从刃口缝隙漏落的问题，同时上颚内侧设计有横向加强筋，在夹取较重的块状物料比如建筑砌块、原木段时，可分散颚板受力，避免颚板出现局部变形。铲斗底部设置有可更换的耐磨底板，当底板与地面长期摩擦磨损到阈值后，可单独拆卸更换耐磨板，

　　无需整体更换铲斗主体，降低后期使用维护成本。两侧的侧刃板突出于斗体侧面3mm，可避免铲斗贴墙作业时斗体侧面直接与墙面剐蹭，保护斗体主结构不受磨损。从安装边界来看，该铲斗的整体宽度控制在1.8米，作业回转半径相比同容量常规铲斗仅增加120mm，在狭窄巷道、厂房内部等受限空间作业时不会出现回转干涉问题，斗体最大开合高度为720mm，可夹取最大直径600mm的块状物料，斗容设计为0.6立方米，散料铲装时的额定承载能力为1200kg，匹配小型主机的液压输出能力，不会出现主机倾翻力矩不足的问题。液压管路接口设置在挂架上方的居中位置，管路走向沿提升臂内侧布置，外部加装了耐磨护板，可避免作业过程中碎石、硬物磕碰液压管路导致的漏油故障，

　　管路接头采用标准快插接口，与主机液压输出管路连接时无需额外加工接头，对接后即可实现上颚的开合动作控制。在实际作业过程中，当处于常规铲装模式时，上颚体完全收回贴合斗体上沿，此时斗体形态与常规铲斗一致，可完成沙土、碎石、粮食等散料的铲装转运作业；当需要夹取作业时，操作液压阀控制上颚向下闭合，即可夹持木料、管材、建筑废料块等不规则物料，转运过程中不会出现物料滑落问题；当需要进行地面整备作业时，可将上颚调整至半开状态，利用下刃口刮平地面凸起的土堆、凝固的水泥残渣，上颚可同时将刮起的物料收拢进斗内，一次性完成刮平与收料作业，相比人工配合普通铲斗作业，效率可提升三倍以上。结构设计过程中对各铰接点的受力做了有限元校核，在额定偏载工况下，最大应力集中在提升臂与上颚的铰接位置，应力值低于耐磨钢板的屈服强度，可保证长期重载作业下的结构可靠性，所有焊接位置均做了坡口焊处理，焊后进行应力消除，避免焊接应力集中导致的焊缝开裂问题。
