叉车属具吊臂式双袋货物吊装承载结构

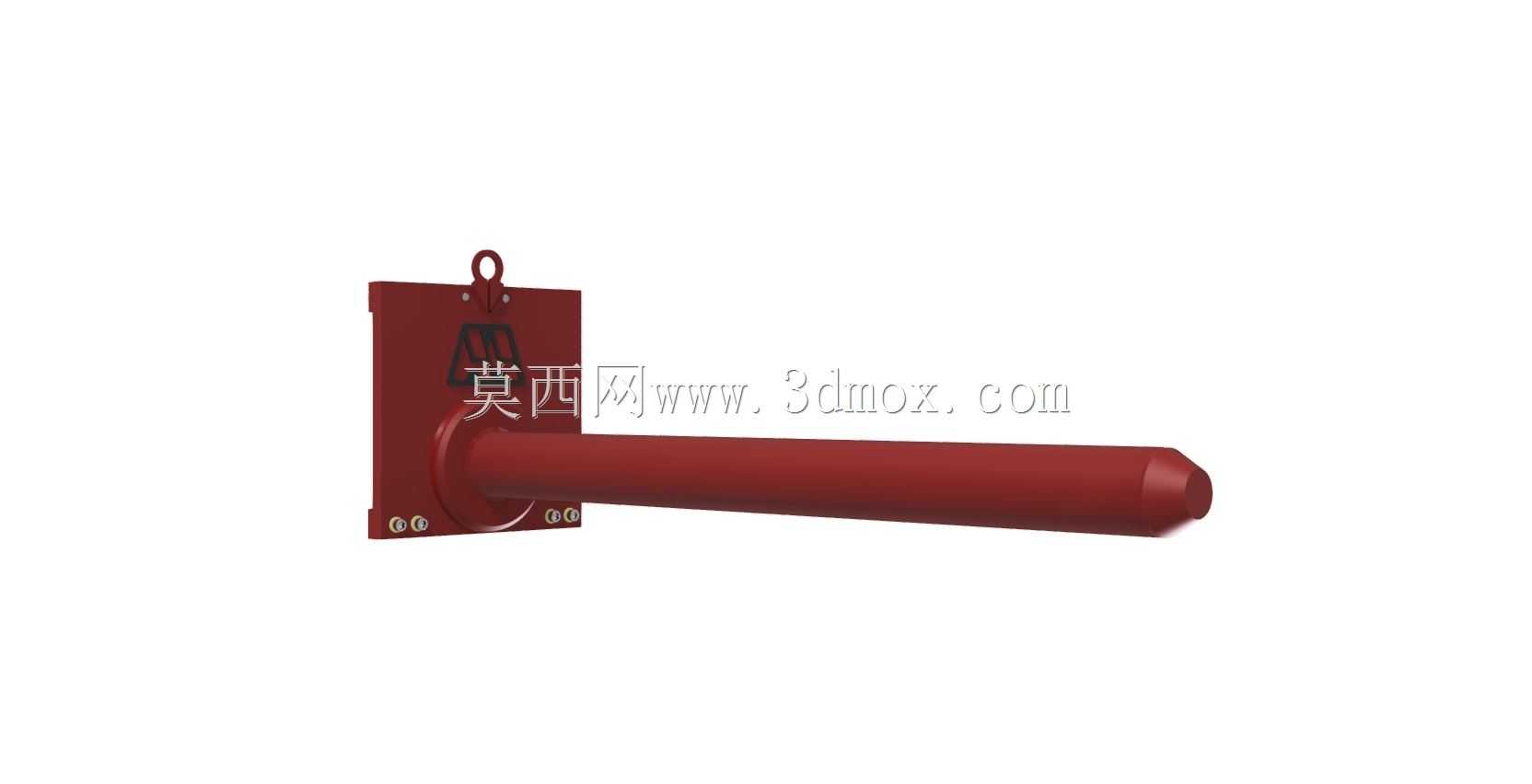

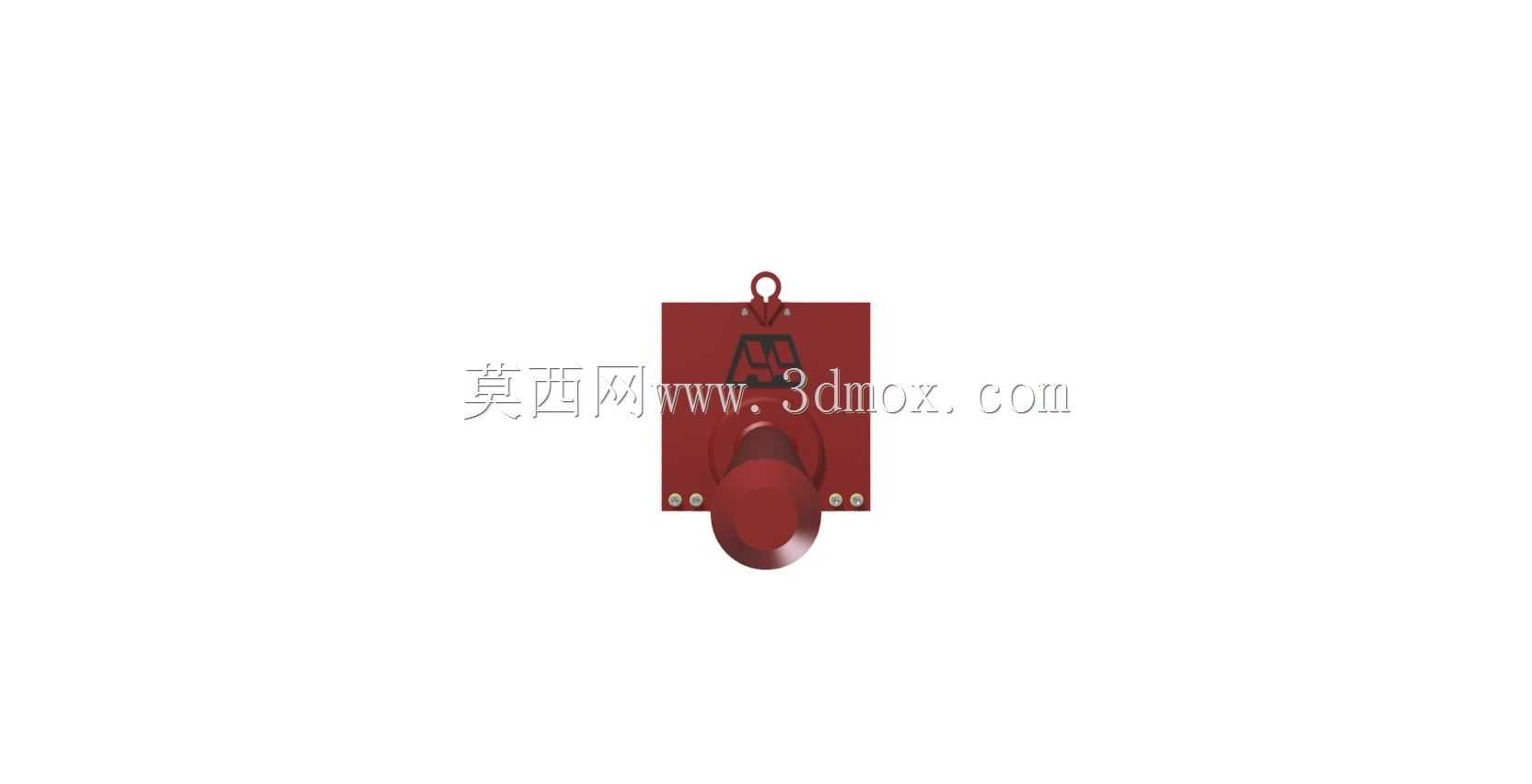

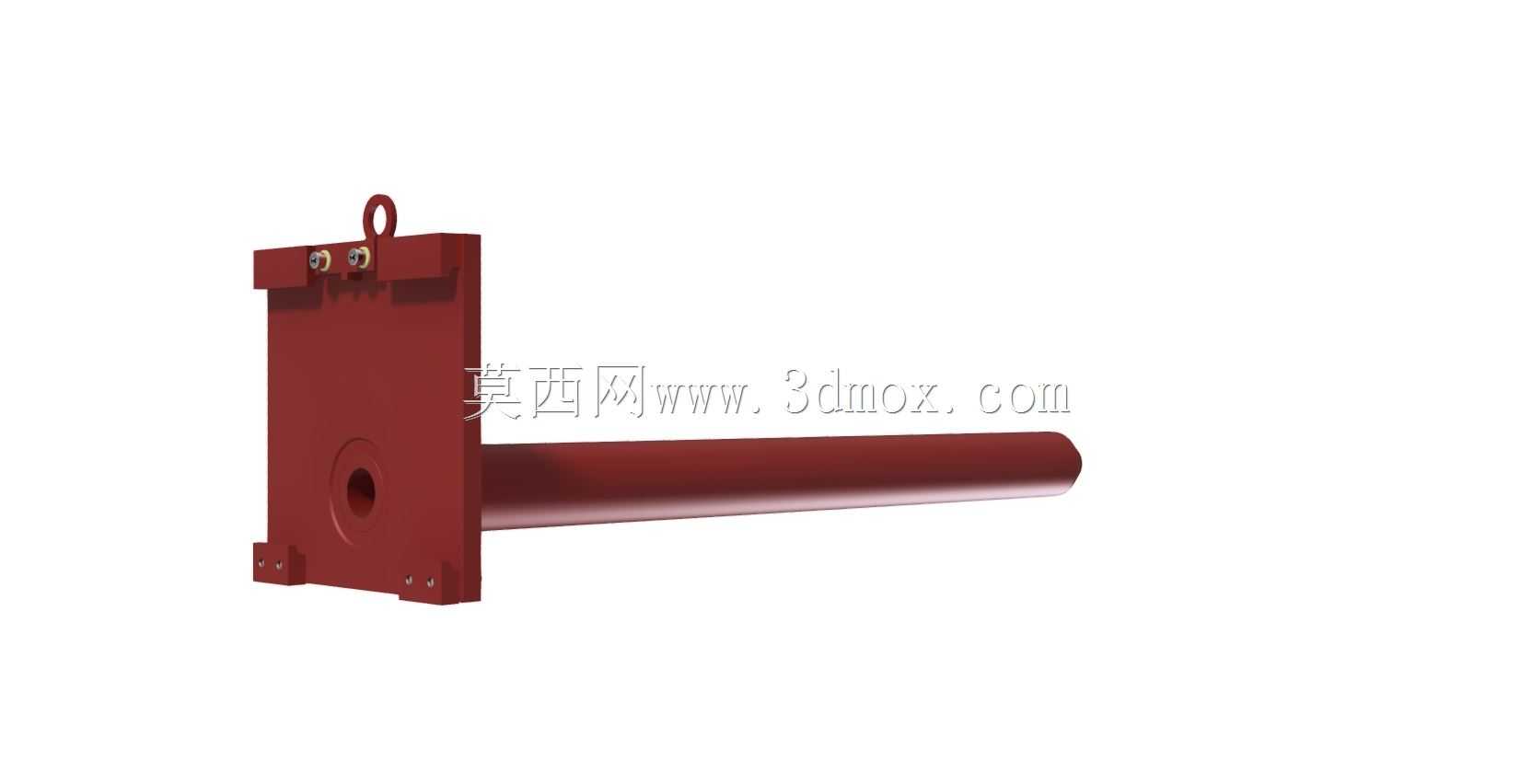

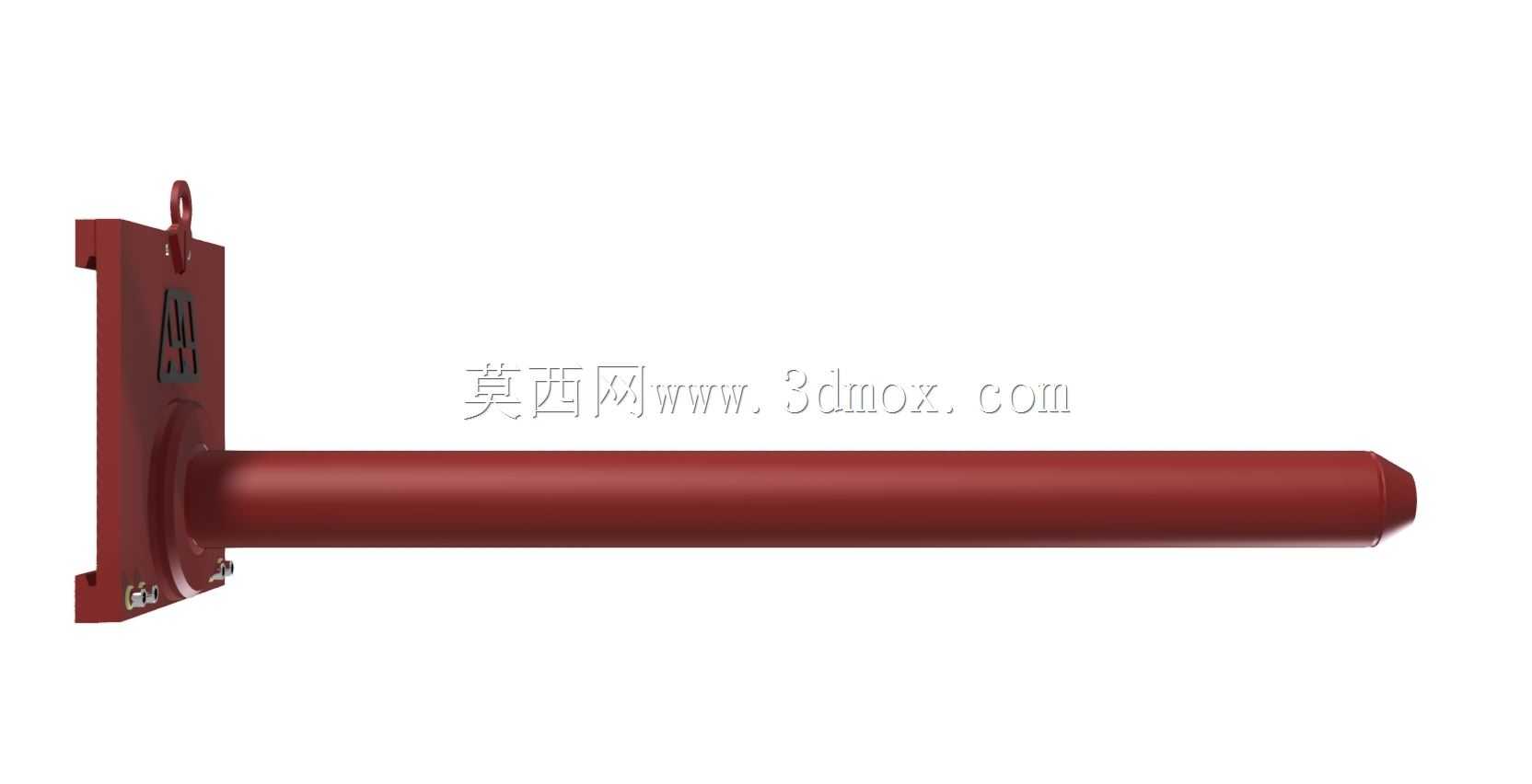

　　这套吊装结构主要面向袋装散料的短途转运、堆垛装卸场景，常见于粮库、农资仓储、建材堆场这类需要频繁转运袋装物料的作业环境，适配叉车前置属具的安装接口，也可搭配车间内的轻型起重横梁使用，解决传统吊带直接捆绑袋体容易造成包装袋破损、物料撒漏的问题。从结构组成来看，整套装置分为挂接基座、横向吊臂、柔性捆扎环三个核心部分，挂接基座采用厚钢板焊接成型，背面预留的叉齿套孔尺寸完全匹配常规3吨级内燃叉车的标准叉齿截面，安装时无需额外改装，直接将叉齿插入套孔后锁紧防脱销即可完成固定，基座正面的吊臂安装座做了加强筋补强，避免满载吊装时基座出现焊接开裂的变形问题。横向吊臂选用无缝钢管加工而成，表面做了防锈喷涂处理，吊臂的有效作业长度经过反复校核，

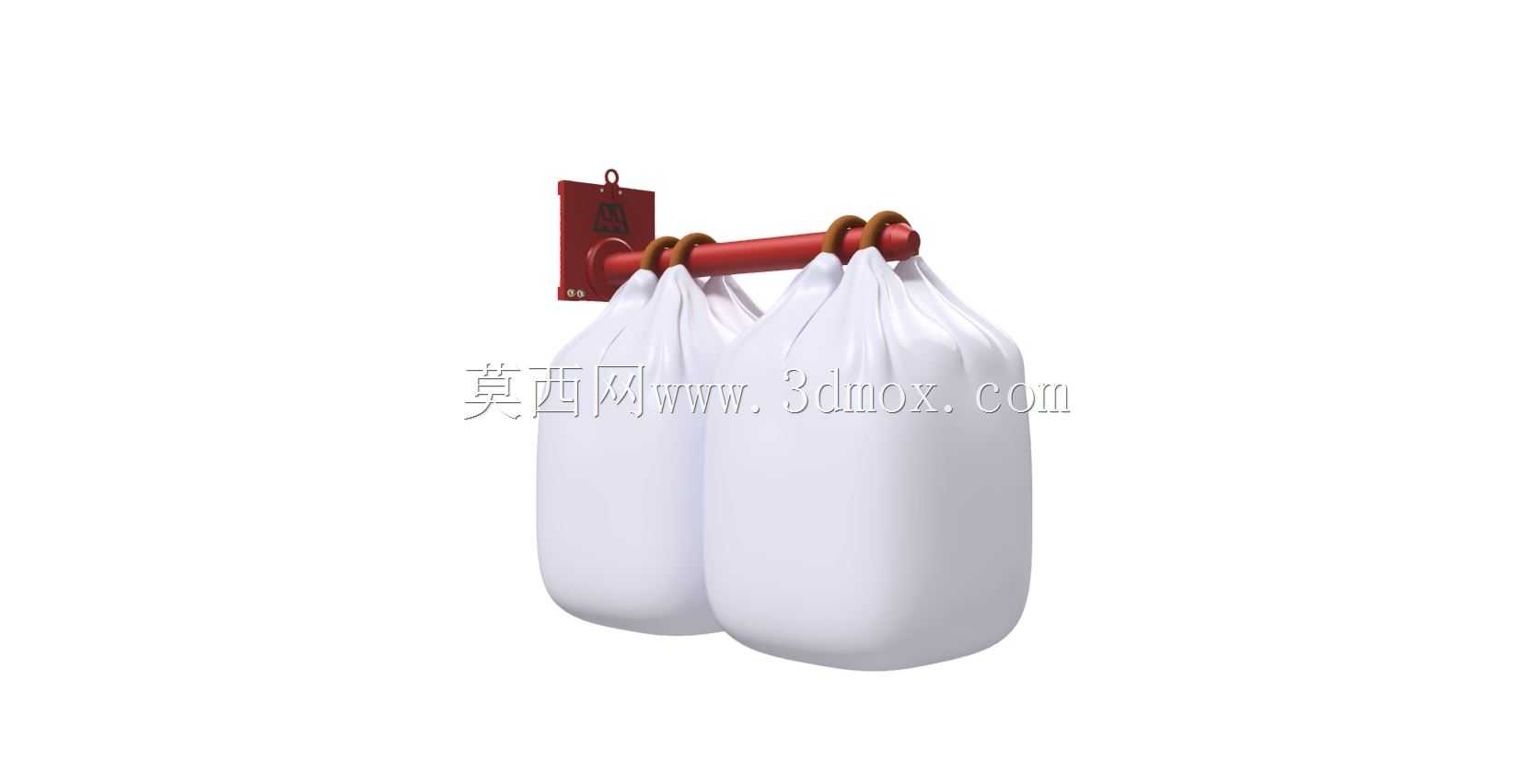

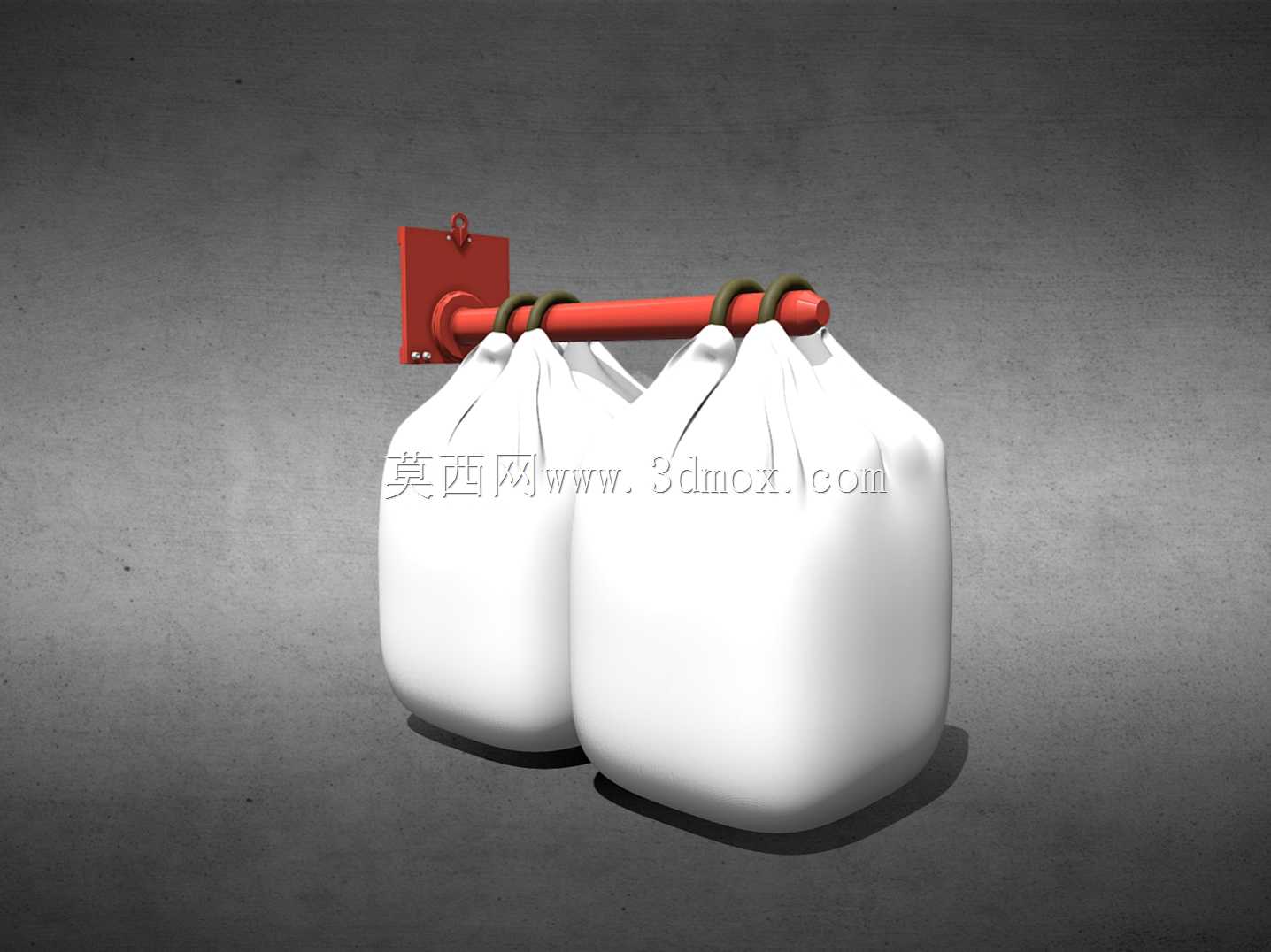

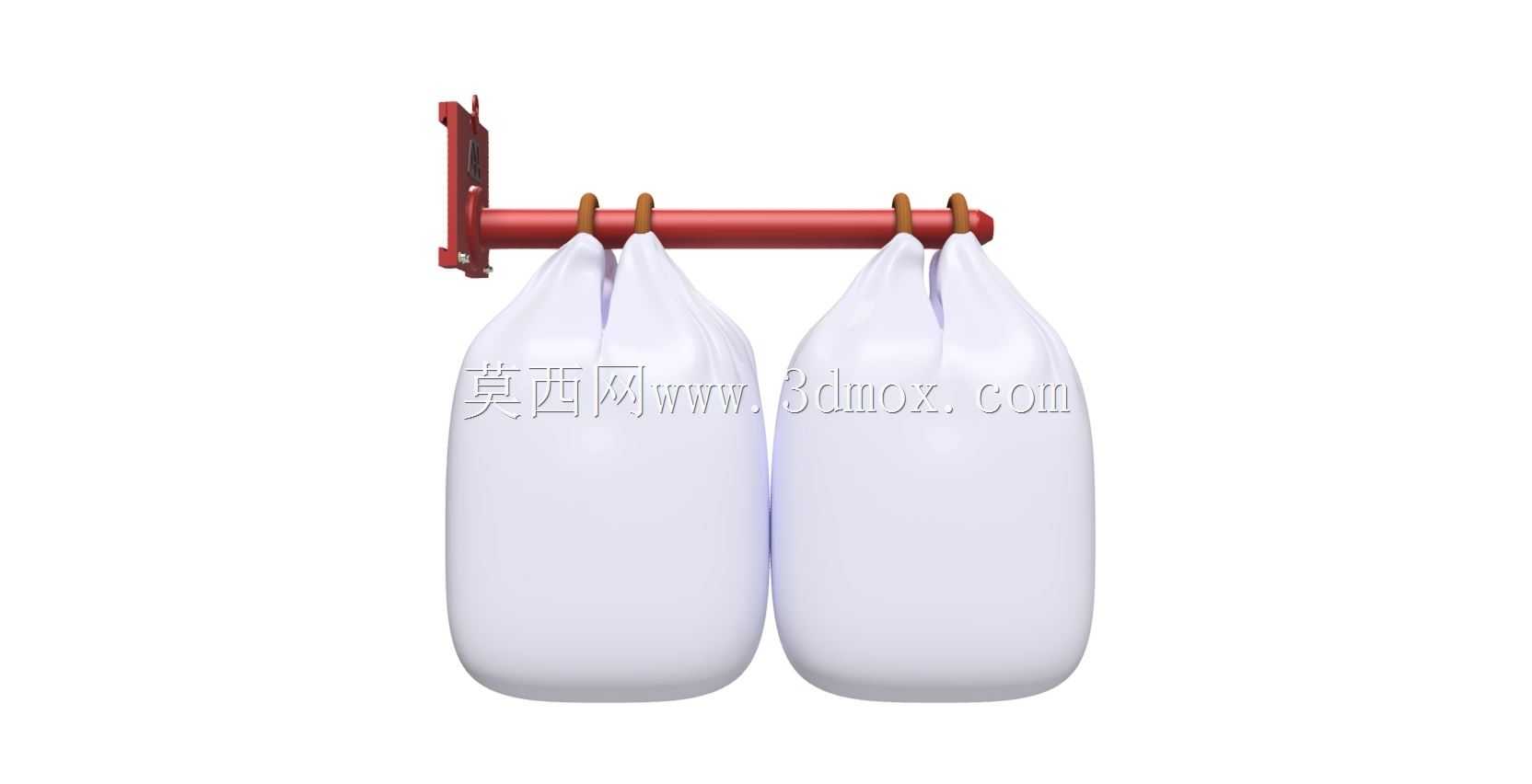

　　刚好满足两个标准吨袋并排悬挂的间距要求，不会出现两袋货物相互挤压摩擦导致袋体磨损的情况，吊臂两端设置了限位挡圈，防止捆扎环在起吊过程中沿吊臂轴向滑移，避免载荷偏移带来的侧翻风险。柔性捆扎环采用高韧性尼龙编织带加工，环体内侧衬有橡胶防滑层，接触袋体的位置不会因为局部压强过大割破包装袋，捆扎环的挂接端直接套在吊臂上，挂装时只需将环体从袋体底部兜过、挂入吊臂即可完成固定，相比传统钢丝绳捆绑的作业方式，单组货物的挂装时间能缩短六成以上。设计过程中优先考虑了作业的通用性与可靠性，挂接基座的安装孔位做了长圆孔调节设计，可适配不同厚度的叉齿尺寸，吊臂与基座的连接采用快拆销轴结构，需要转运其他类型货物时可快速拆下吊臂，更换其他属具，

　　不需要复杂的拆装工具。整套结构的额定承载按照单袋1吨、双袋总重2吨的工况做安全系数校核，所有受力焊缝都采用满焊工艺，关键受力部位的板材厚度不低于8毫米，避免长期交变载荷下出现疲劳断裂。外形尺寸方面，整套结构挂接在叉车上之后，横向总宽度控制在1.8米以内，满足常规仓库通道的通行宽度要求，吊臂的离地高度在叉车属具举升最低位时保留200毫米的安全间隙，不会在行驶过程中刮蹭地面，举升到最高位时可满足3米标准货架的堆垛高度要求。实际作业中，这套结构可适配编织袋装粮食、袋装化肥、袋装水泥等多种常见袋装物料的转运，相比传统的单袋吊装作业，单次作业效率提升一倍，同时柔性捆扎的方式能有效降低包装袋的破损率，减少物料转运过程中的损耗。

　　结构建模过程中对所有焊接部位做了应力仿真分析，针对应力集中的基座与吊臂连接位置额外增加了三角形加强筋，将局部最大应力控制在材料屈服强度的30%以内，保证长期重载作业下的结构稳定性，所有棱角位置都做了圆角倒钝处理，避免作业过程中尖锐棱角划伤操作人员或者刮破包装袋。
