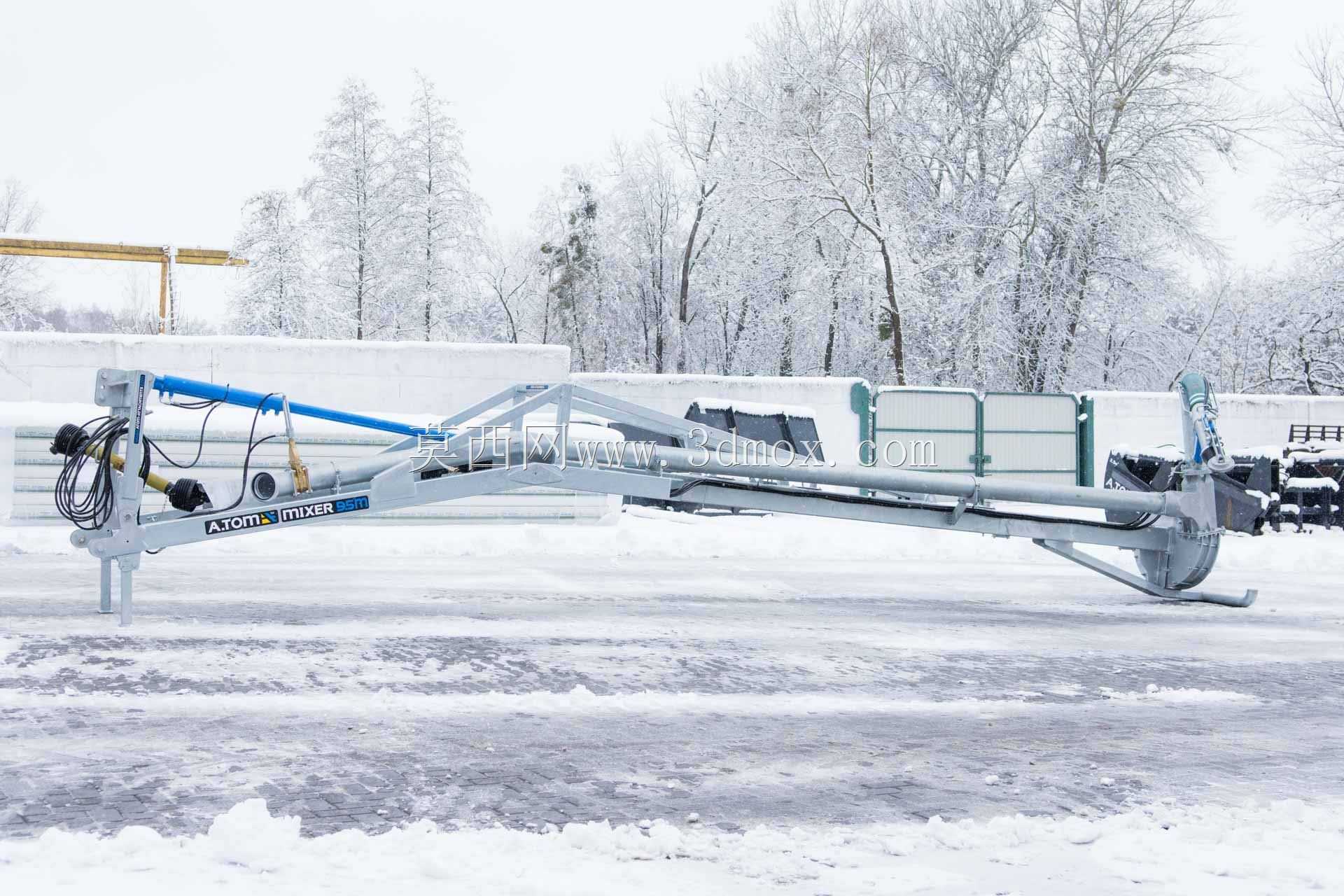

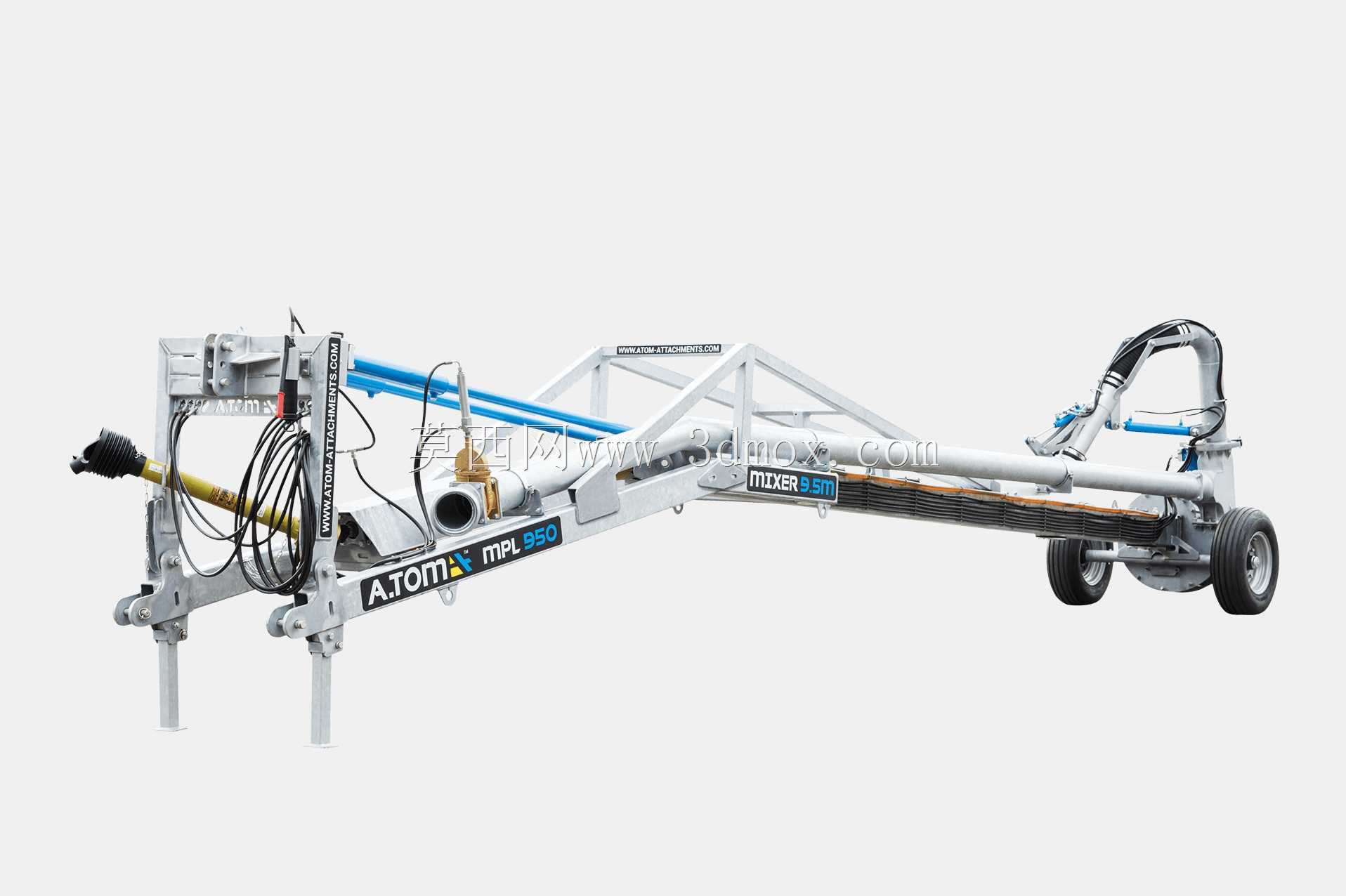

拖挂式泻湖粪污搅拌输送一体机结构

　　在规模化畜禽养殖粪污处理、氧化塘沼液均质环节，这类拖挂式搅拌输送设备是解决 lagoon 泻湖类存储池内粪污分层、板结问题的核心作业装备，区别于固定安装的池内搅拌装置，该设备采用轮式拖挂底盘设计，可在多个存储池之间转场作业，无需为每个存储池配置固定搅拌设施，大幅降低规模化养殖场的粪污处理设备投入成本。从实际作业场景来看，国内多数规模化猪场、牛场的氧化塘、泻湖存储池多采用露天敞口设计，粪污在长期存储过程中会出现固液分层，底部沉积的固体粪渣板结后难以通过常规排污泵抽取，直接还田时也会出现浓度不均、管路堵塞的问题，该设备的作业端直接伸入液面以下，前端的破碎搅拌叶轮可先将板结的粪渣打散，与上层液体充分均质混合后，再通过自带的输送泵结构将混合均匀的粪污泵送至罐车或后续处理工段，单次作业即可完成搅拌、抽取、输送三个工序，无需额外配置搅拌设备配合抽污泵作业。

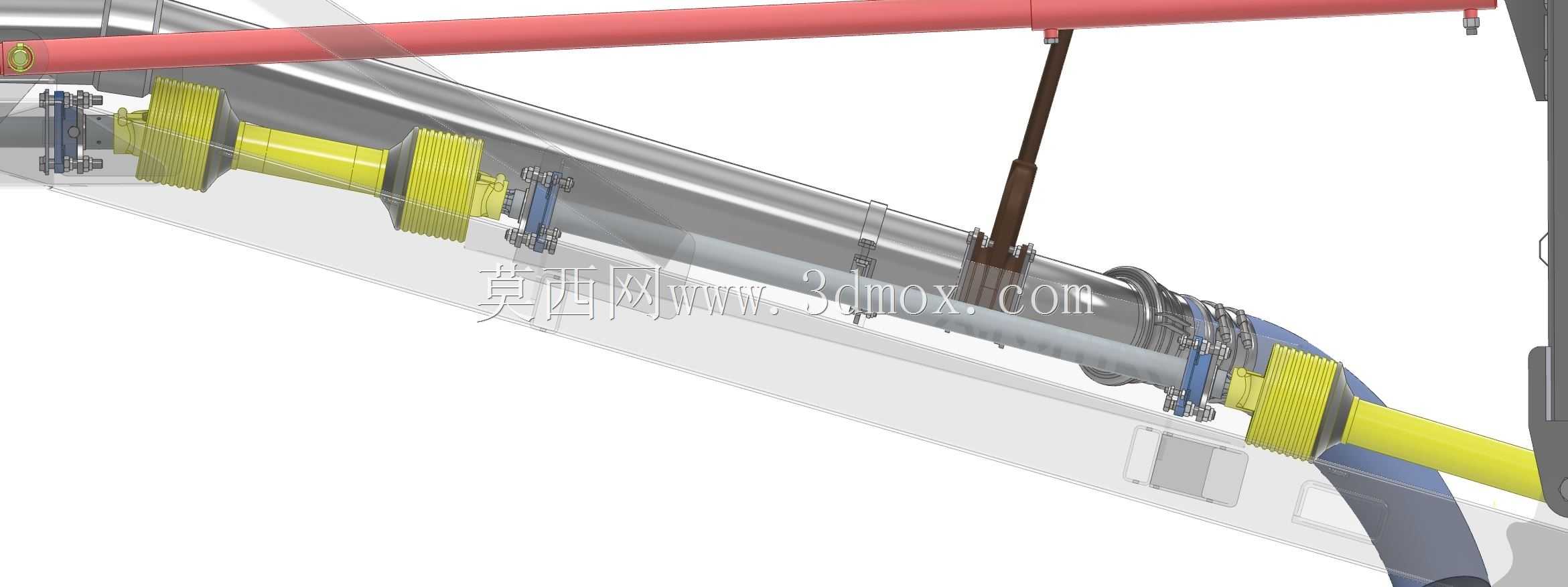

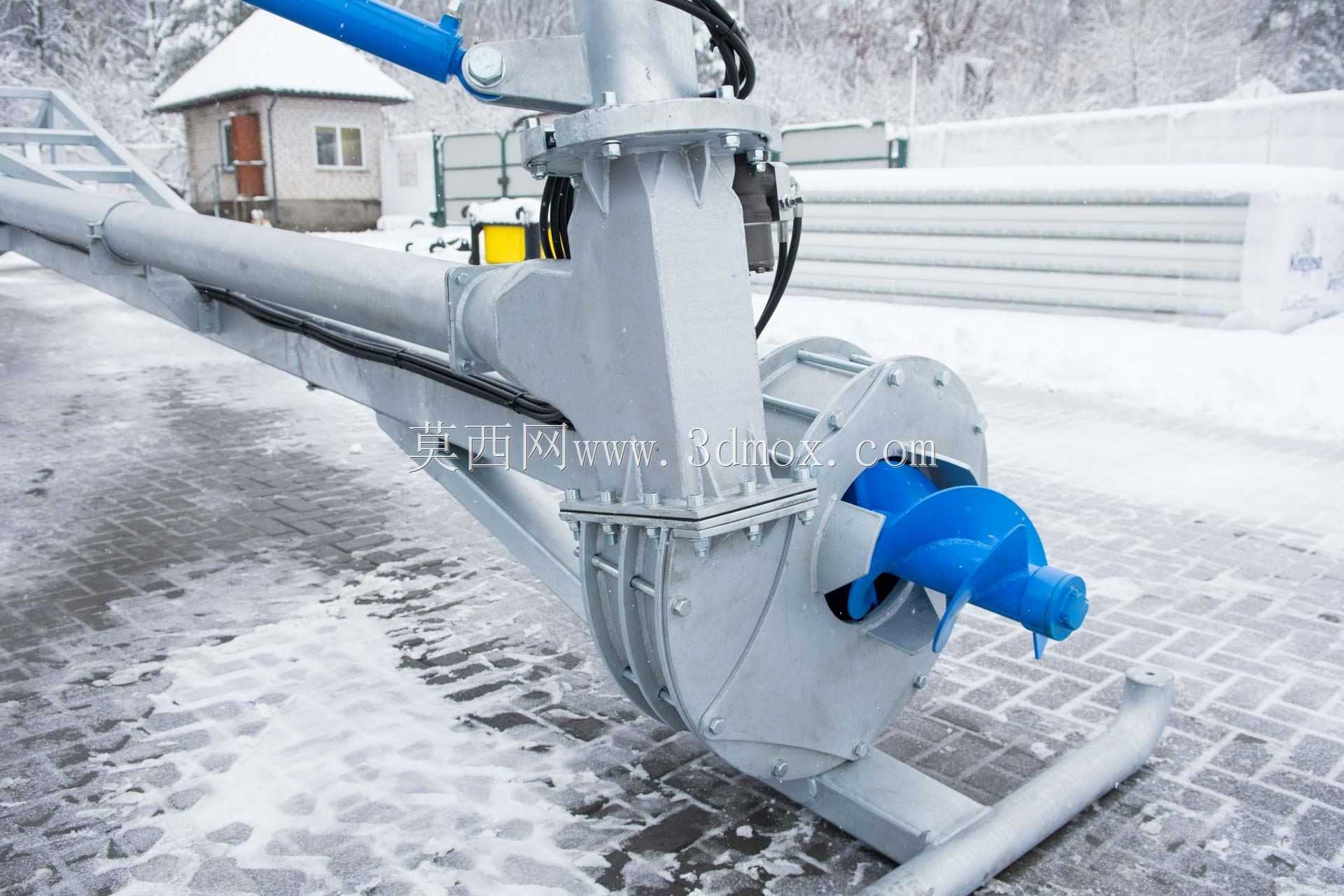

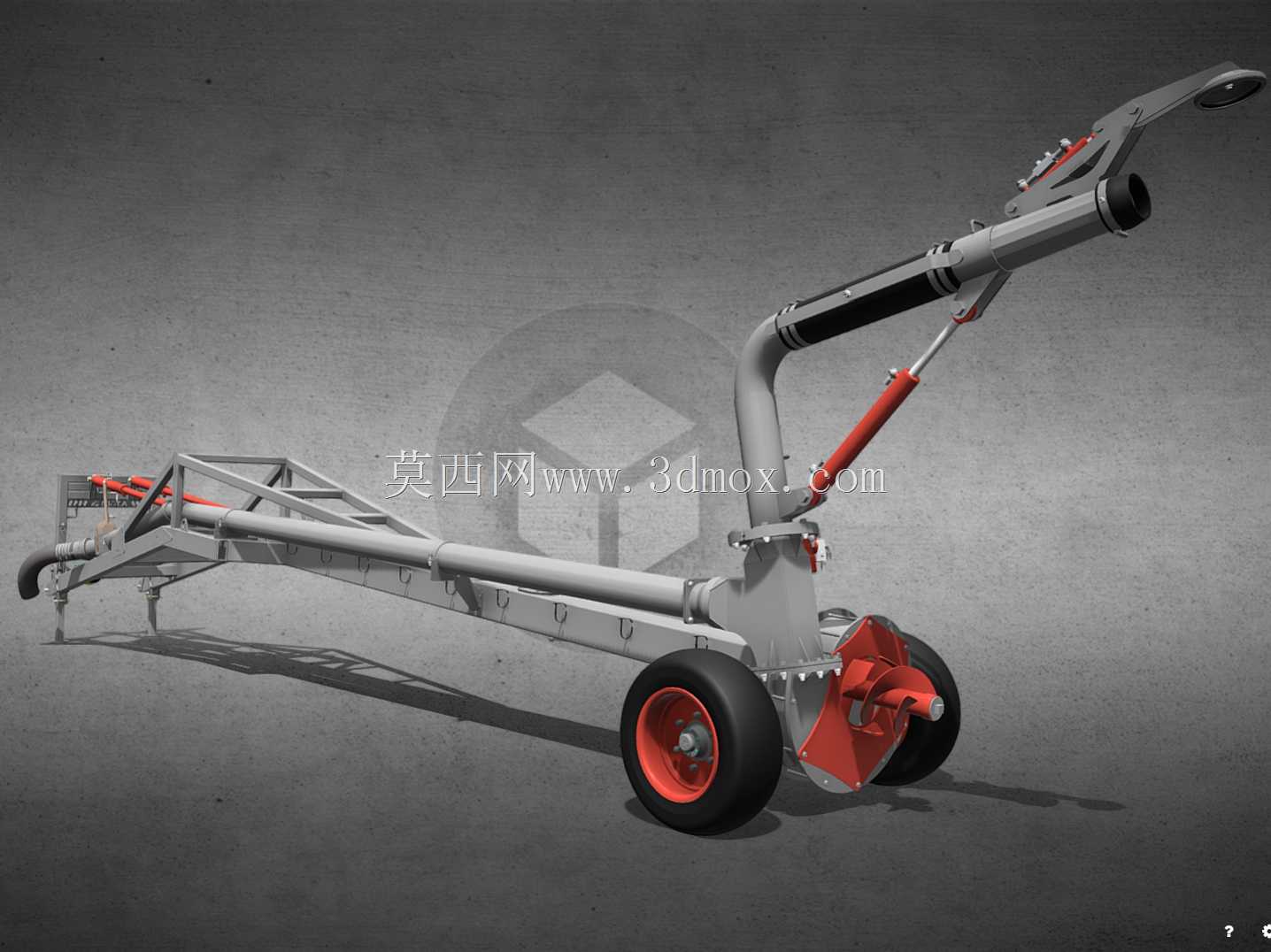

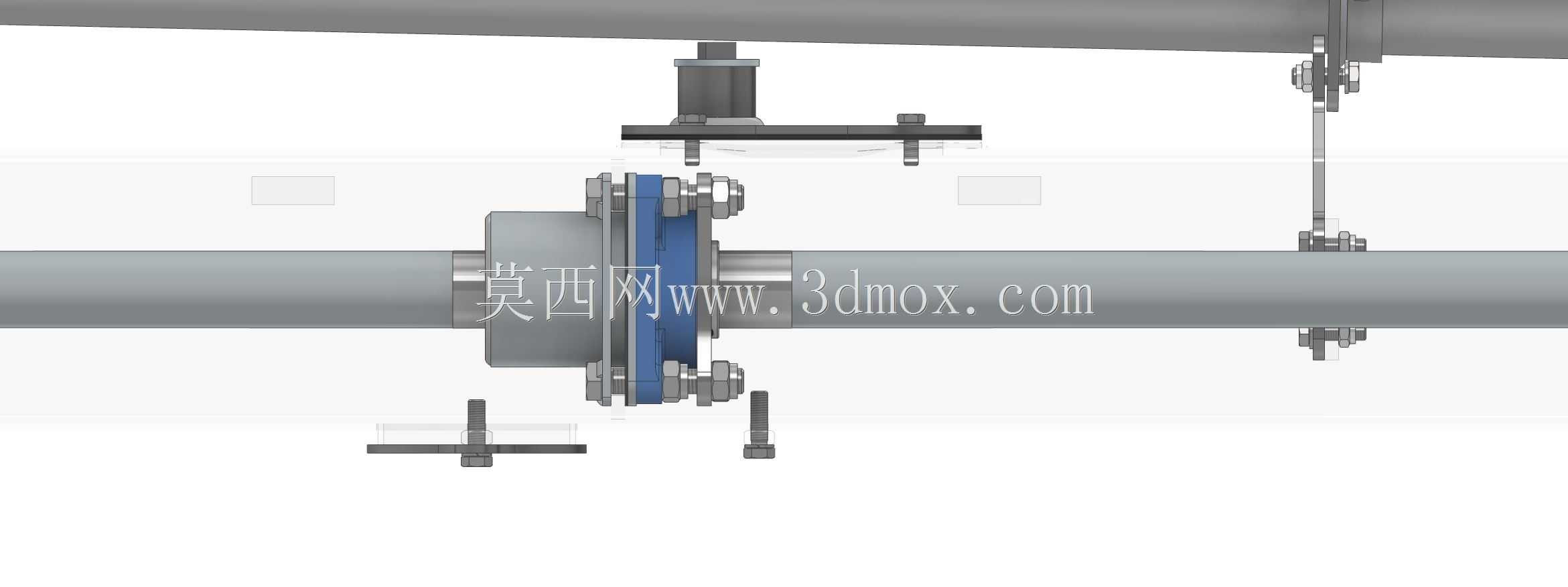

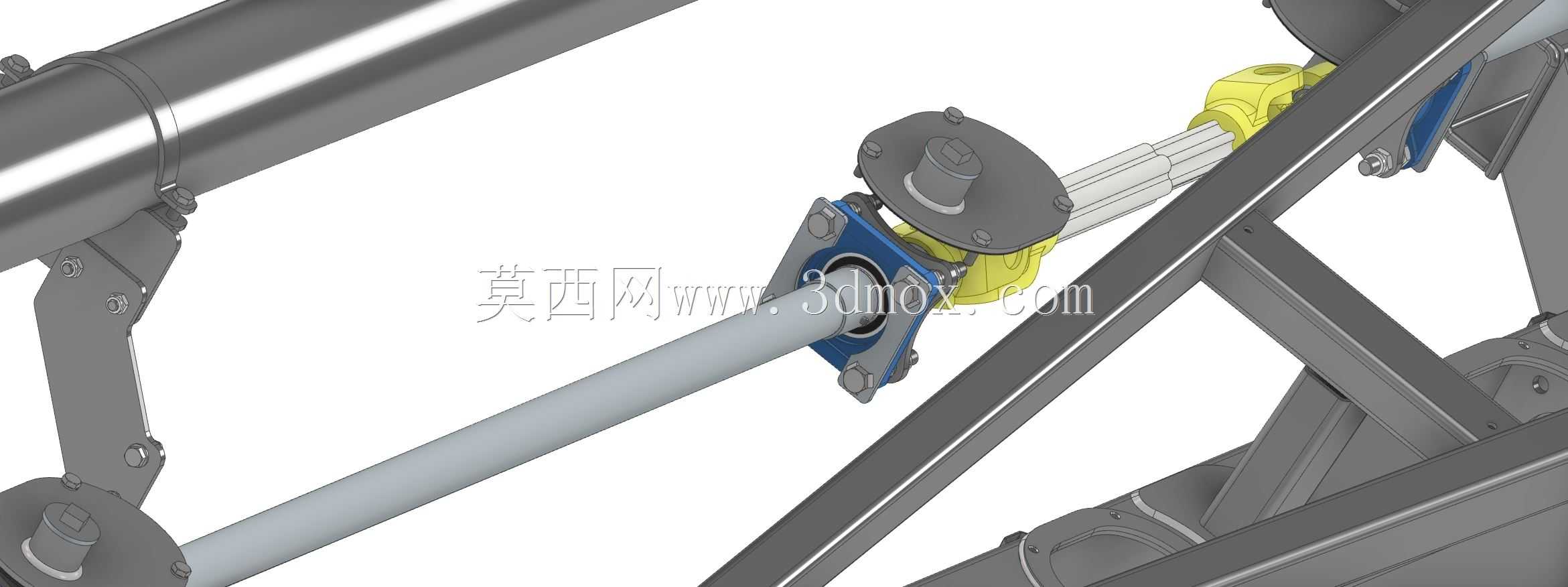

　　从结构设计思路来看，该设备的底盘采用矩形钢管焊接框架结构，轮轴布置在设备重心偏前位置，拖挂臂前端设置牵引连接结构，可直接挂接在农用拖拉机、小型装载机的牵引钩上，转场时牵引臂抬起，作业时牵引臂可通过后部的液压撑杆调整下探角度，适配不同深度的存储池作业需求，无需额外搭建作业平台。设备的输送管路采用大口径无缝钢管弯折成型，管路从泵体输出端沿底盘框架延伸至拖挂臂末端，末端设置快接法兰结构，可快速连接输送软管，将混合后的粪污输送至指定位置。搅拌工作端采用开式叶轮设计，叶轮边缘配置硬质合金破碎齿，可应对粪污中混杂的秸秆、饲料残渣等纤维类杂物，避免叶轮缠绕堵塞，叶轮与泵体之间采用机械密封结构，密封件选用耐粪污腐蚀的丁腈橡胶材质，可长期在高浓度、高腐蚀性的粪污环境下作业，减少密封件更换频次。

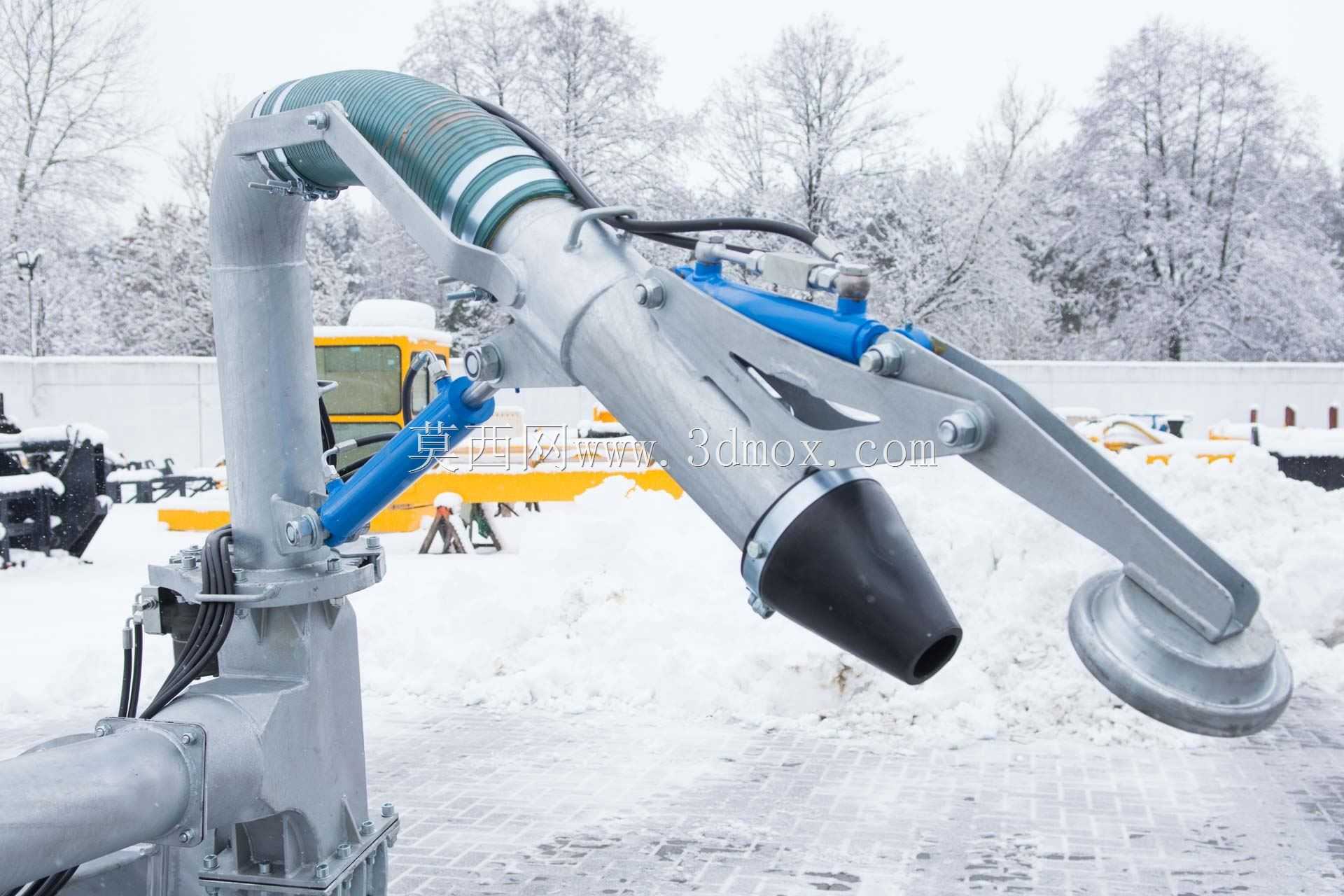

　　设备的操作手柄布置在拖挂臂末端靠近牵引端的位置，手柄上集成了液压调节、动力输出控制开关，操作人员站在池边即可完成设备下探深度调整、作业启停、转速调节等操作，无需靠近液面作业，避免作业过程中人员跌落、粪污喷溅的安全风险。液压系统采用单作用液压缸结构，液压缸两端分别铰接在底盘框架与输送管路上，通过液压杆的伸缩调整输送臂的俯仰角度，最大下探深度可适配深度在4米以内的常规泻湖存储池，输送臂抬起后设备的最小离地间隙满足乡村非铺装路面的转场通行需求，轮组选用农用低压宽基轮胎，可在池边泥泞的场地环境下行驶，不会出现陷车问题。

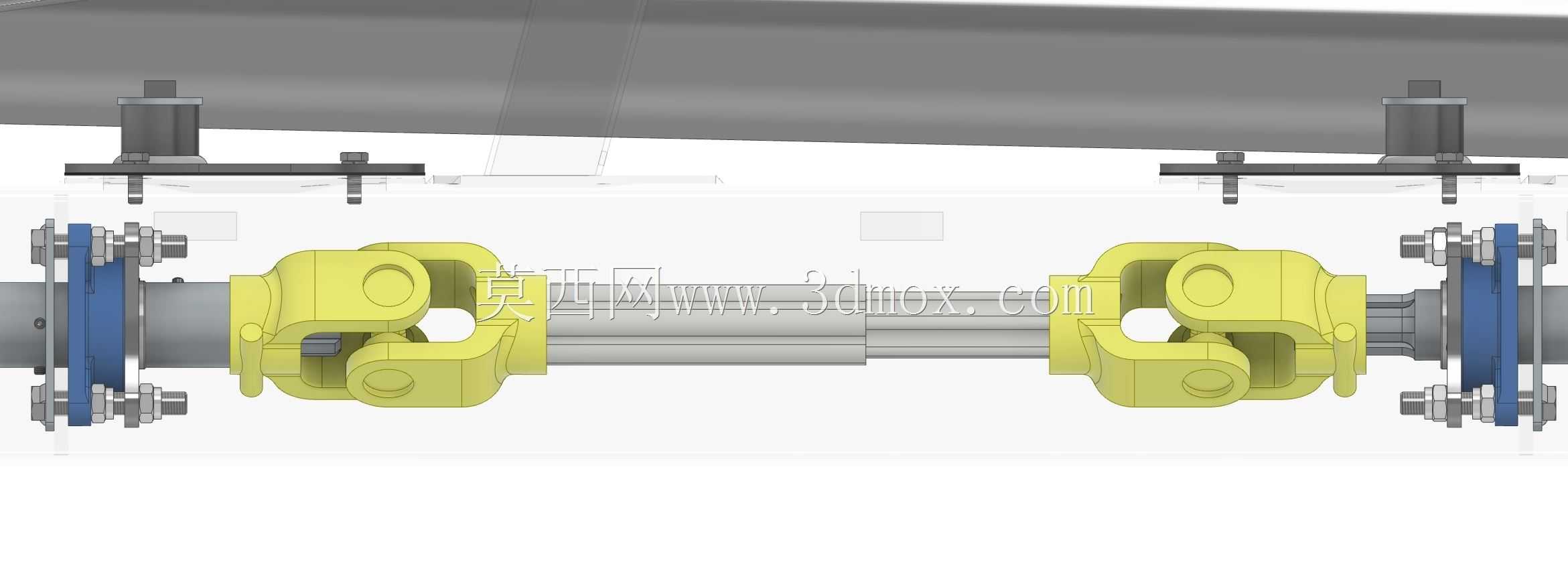

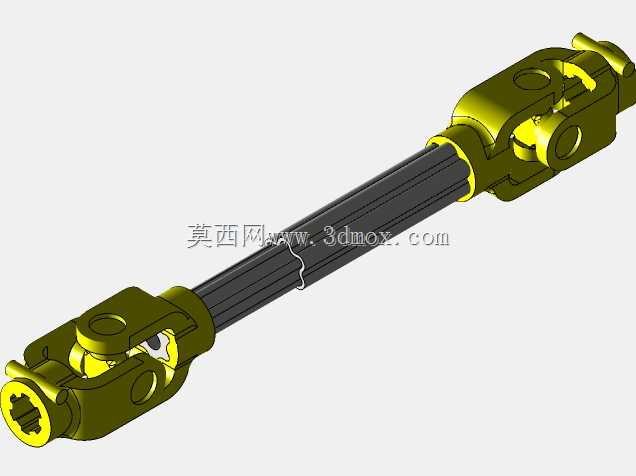

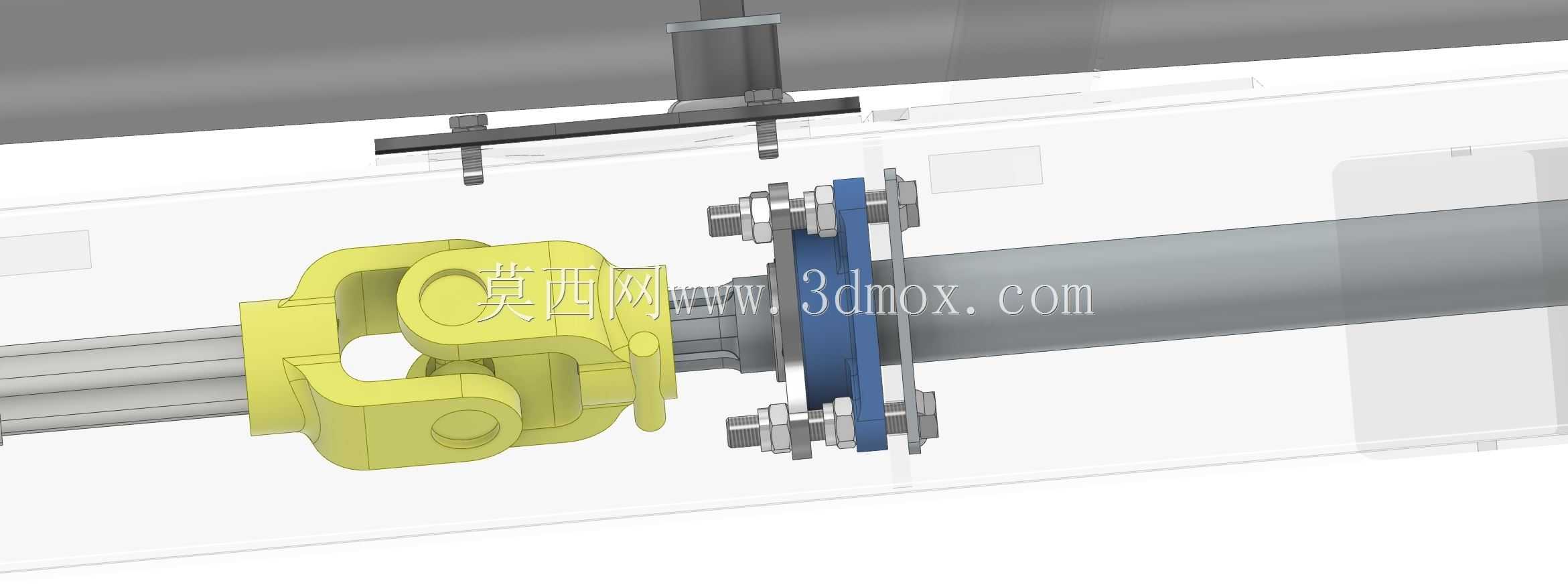

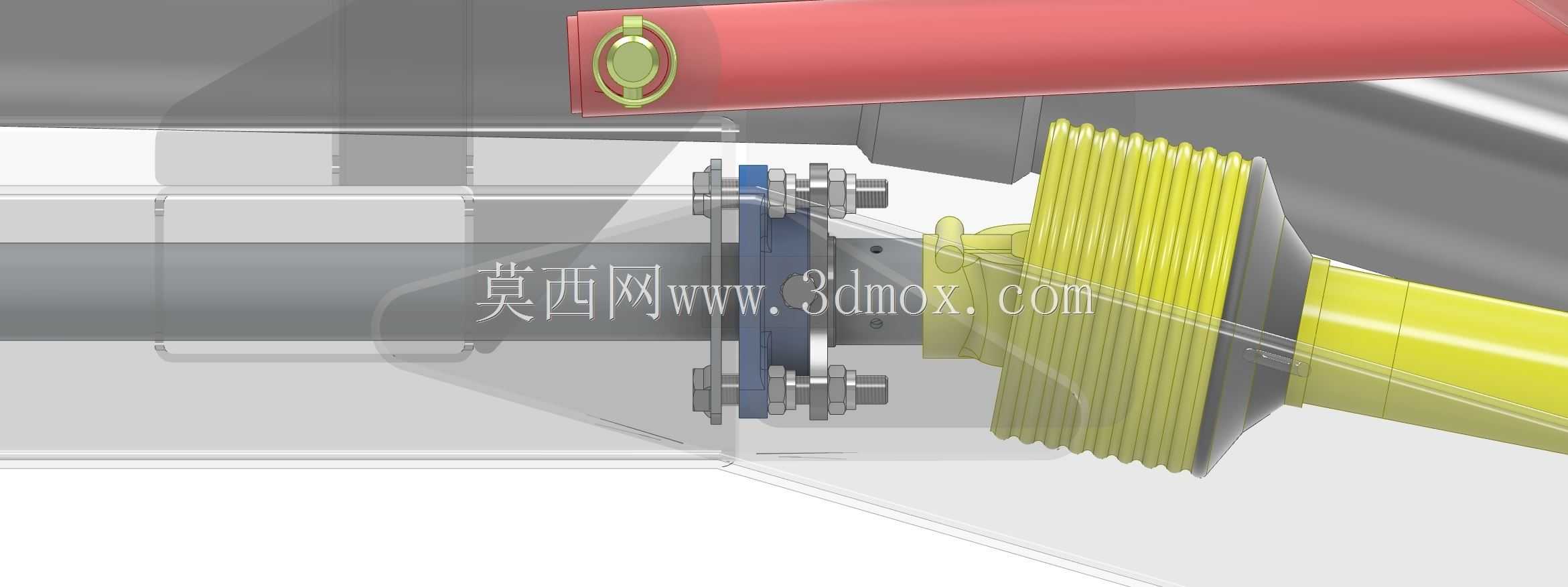

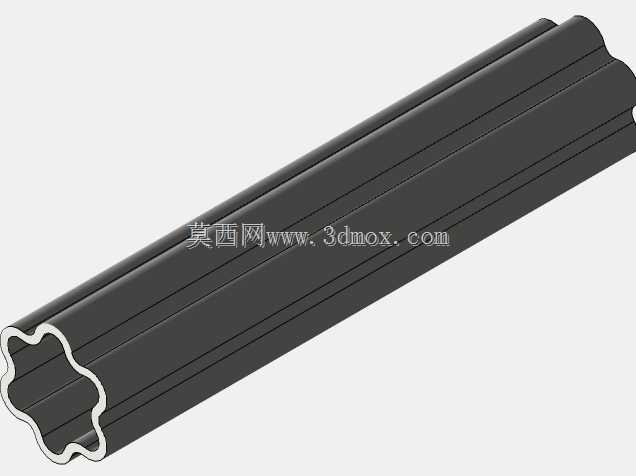

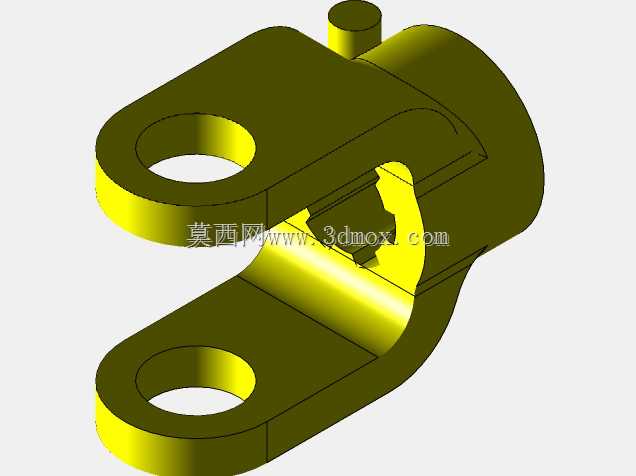

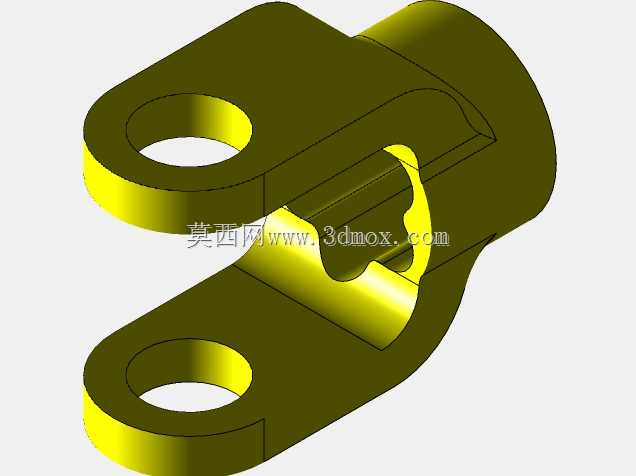

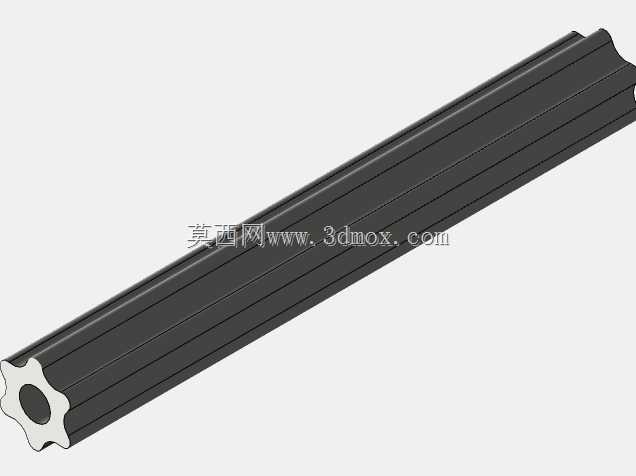

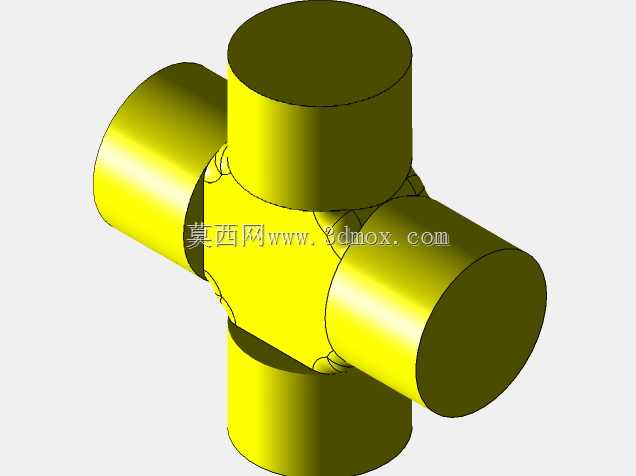

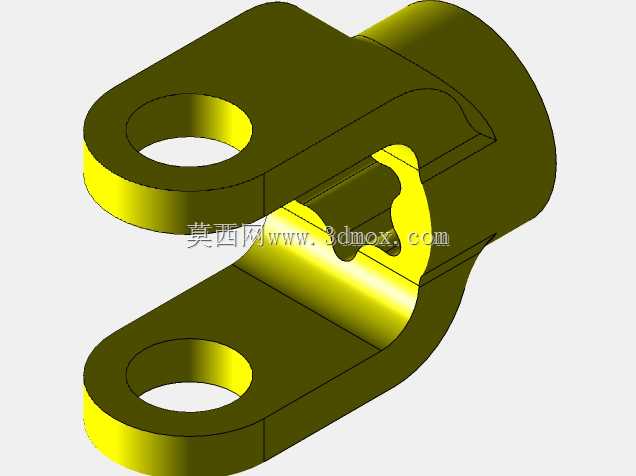

　　从安装边界与适配性来看，该设备的动力输入可适配拖拉机后输出轴的标准转速，无需额外配置独立动力单元，转场作业时仅需将牵引挂接结构与动力输出轴连接即可投入使用，设备整体宽度控制在2.2米以内，符合乡村道路通行的尺寸要求，作业时仅需在池边预留3米左右的平整场地即可完成设备停靠与臂架下探作业，无需对存储池周边进行大规模场地硬化改造。泵体的过流部件全部采用高铬铸铁材质，抗磨耐腐性能优异，可应对粪污中夹带的沙粒、固体颗粒的冲刷磨损，叶轮与泵壳之间的间隙可通过调整垫片进行补偿，当叶轮出现磨损后无需更换整体叶轮，仅需调整间隙即可恢复作业性能，降低设备后期维护成本。在实际选型过程中，需要根据存储池的容积、粪污固体含量匹配对应的叶轮转速与泵体流量，针对固体含量超过12%的高浓度粪污，可适当降低叶轮进给速度，避免负载过大导致动力输入端过载，输送管路的弯头位置全部采用大曲率半径弯折设计，减少输送过程中的阻力损失，避免长距离输送时出现管路堵塞问题。设备的轮轴配置密封式滚子轴承，轴承座采用双层密封结构，可阻挡泥水、粪污进入轴承内部，延长轴承使用寿命，底盘框架的焊接位置全部做满焊处理，焊后进行抛丸除锈与防腐喷涂，可适应户外高湿度、高腐蚀的作业环境，减少框架锈蚀问题。
