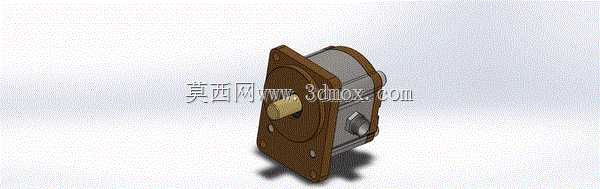

外啮合齿轮式液压动力转换结构

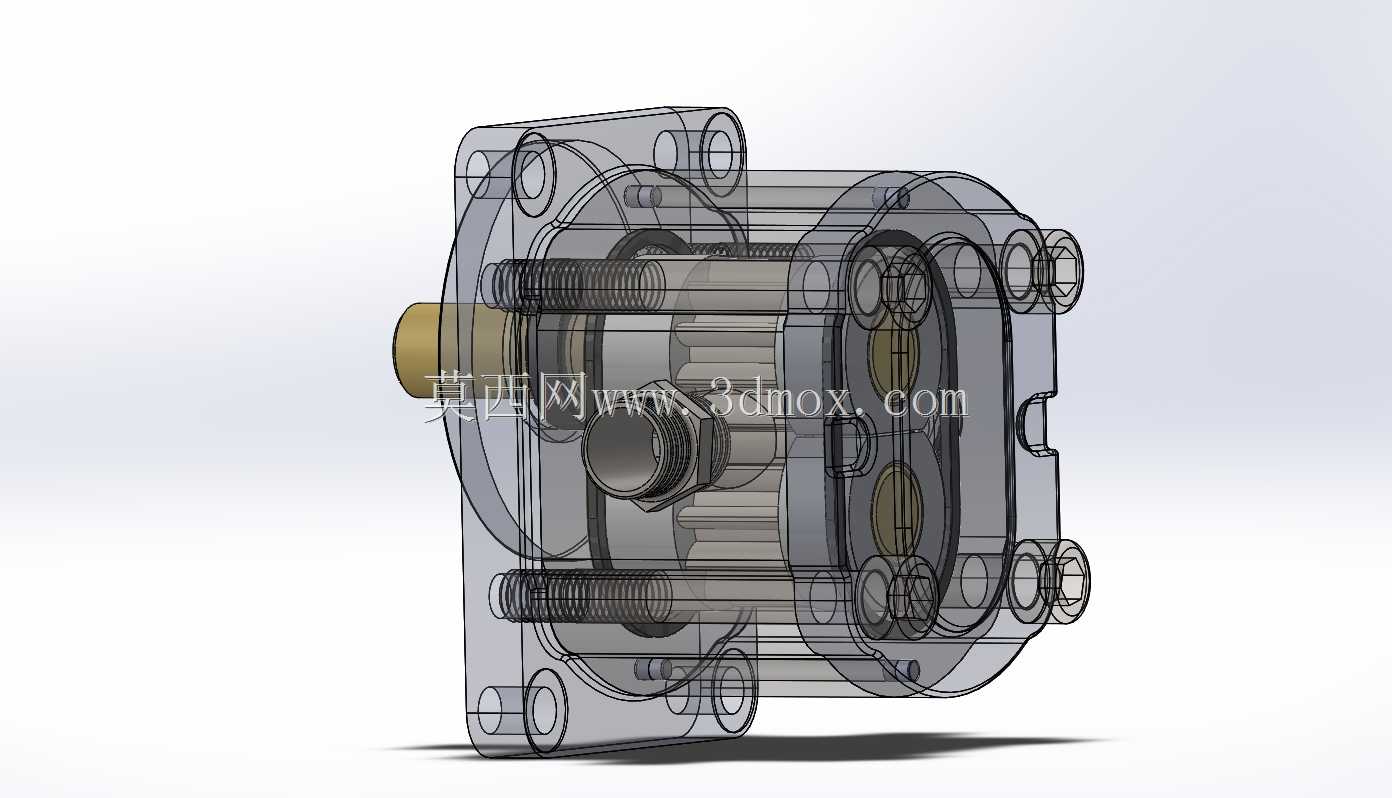

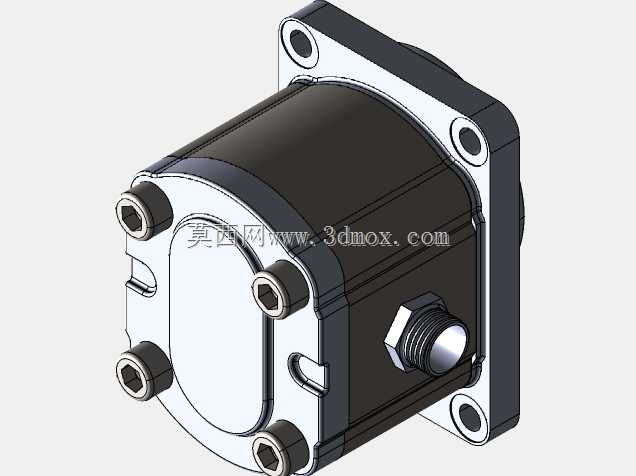

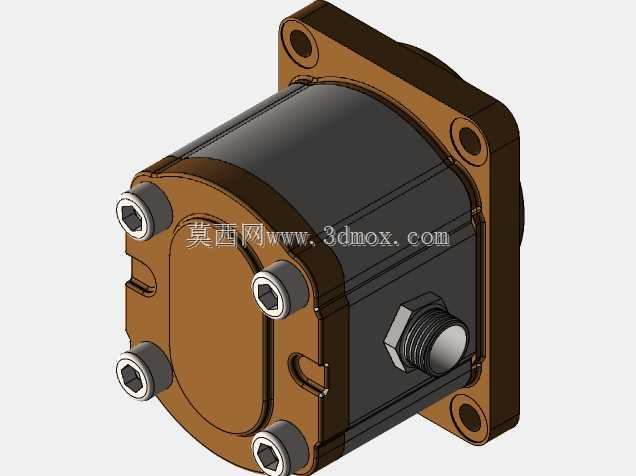

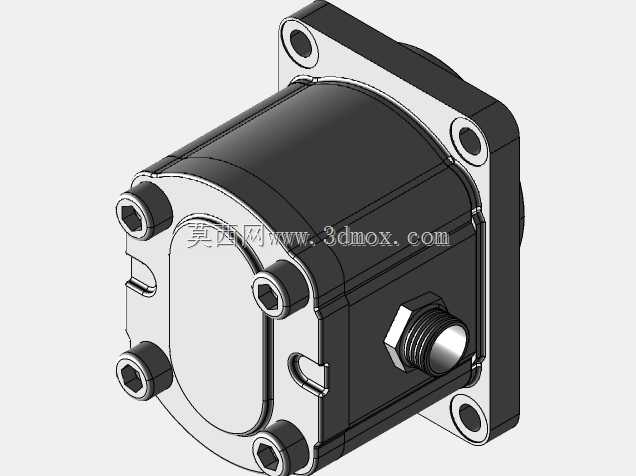

　　在工程机械、农业装备、工业机床的液压回路里，这类外啮合齿轮结构的液压动力单元是最常见的压力源部件，它不需要复杂的配流结构，依靠一对参数完全匹配的渐开线齿轮在壳体内的啮合转动，完成吸油腔到压油腔的容积变化，实现机械能到液压能的稳定转换。从结构设计逻辑来看，整个壳体采用分体式三段拼接结构，前端盖、泵体主体、后端盖通过四根均布的长螺栓完成轴向锁紧，这种布局的好处是加工时不需要在深腔内部做复杂的定位结构，普通三轴加工中心就能完成所有壳体零件的平面、孔系加工，装配时也能通过调整端面密封垫片的厚度，精准控制齿轮端面和端盖之间的轴向间隙，避免间隙过大导致内泄漏超标、容积效率下降，同时也能防止间隙过小造成齿轮转动时的端面磨损卡滞。

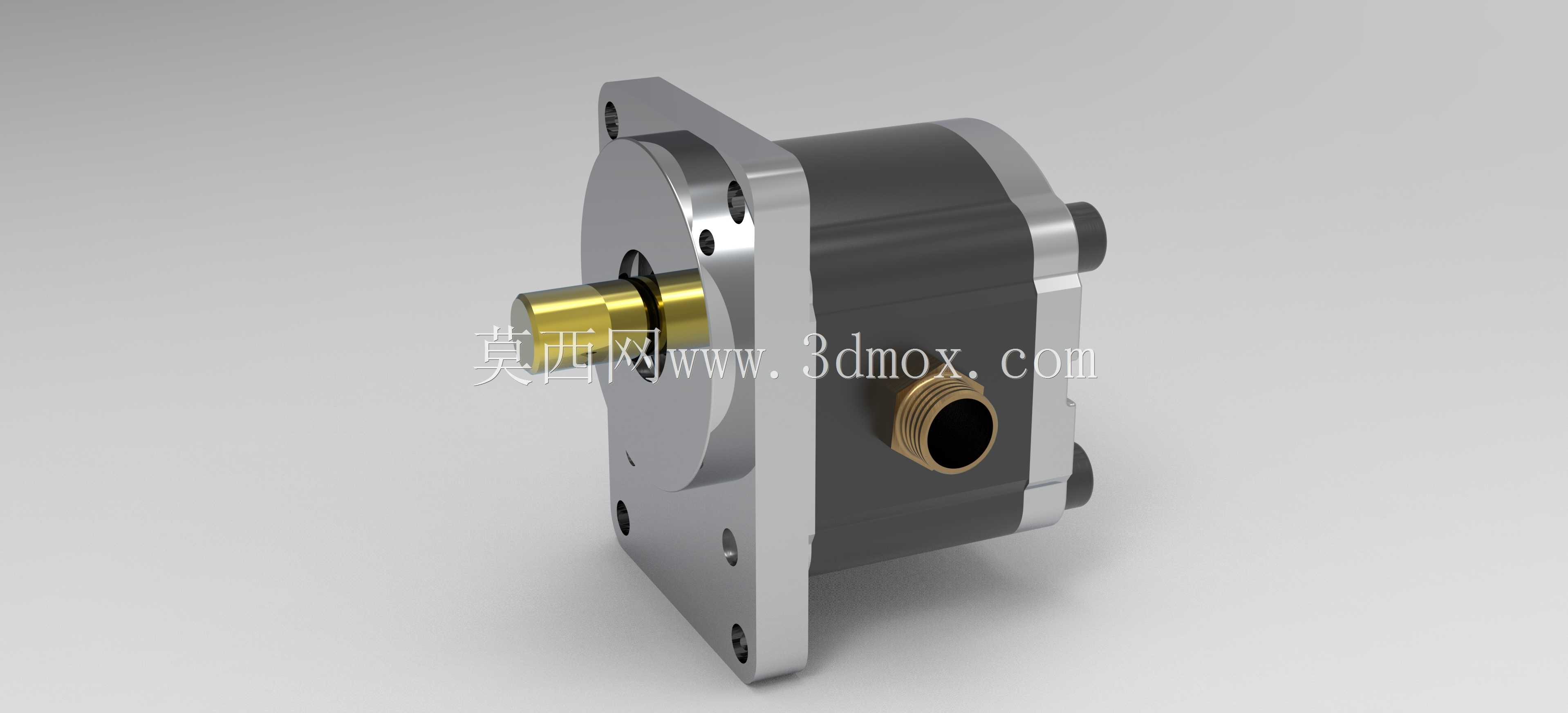

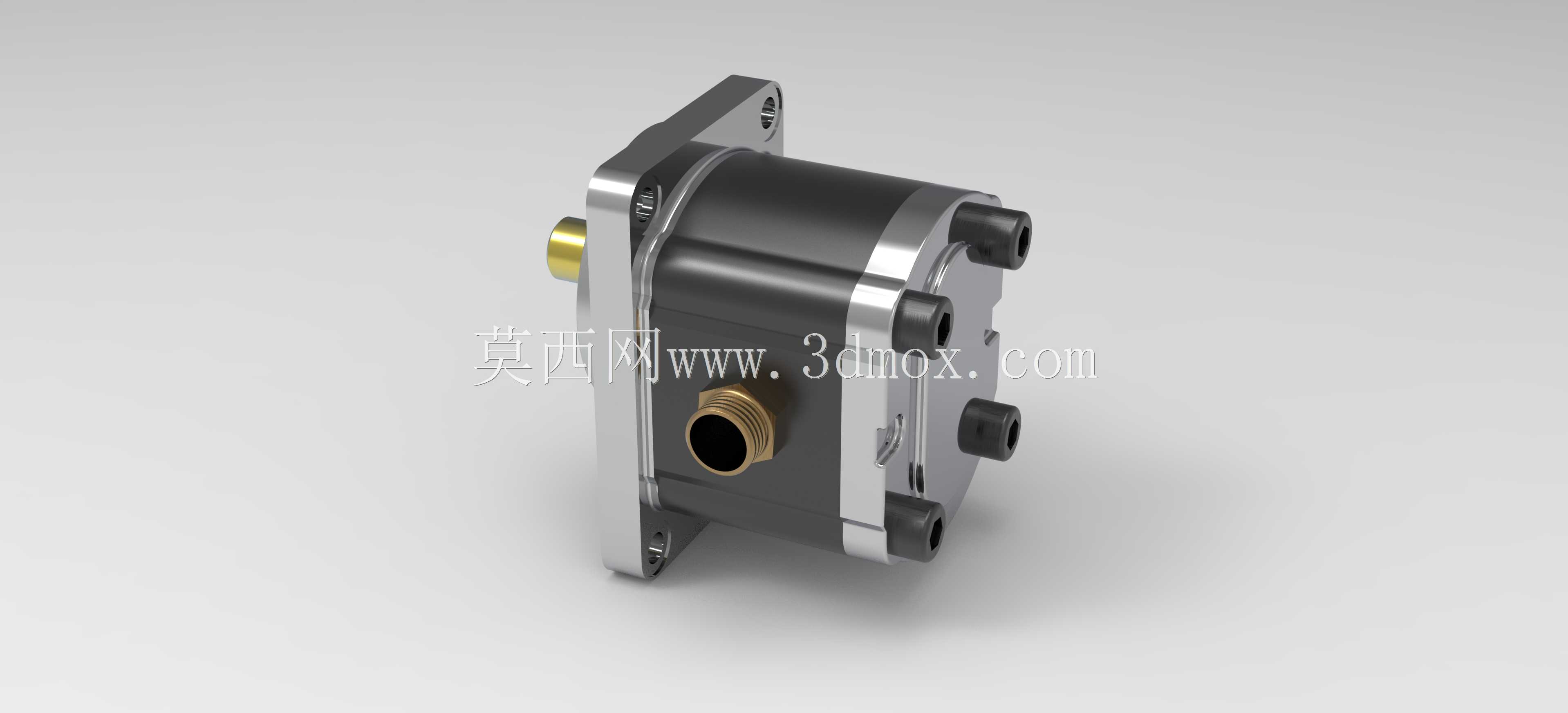

　　进出油口采用侧置式螺纹连接结构，油口位置正对齿轮脱开啮合的吸油侧与进入啮合的压油侧，吸油口口径略大于压油口，目的是降低吸油管路的液阻，避免高转速工况下出现吸空、气蚀问题，压油口的尺寸匹配常规液压系统的管路通径，能直接对接标准液压管接头，不需要额外做转接结构。安装法兰采用菱形带定位止口的结构，止口尺寸和输入轴的同轴度公差控制在0.02mm以内，输入轴伸出端采用骨架油封做动密封，能承受1.5倍额定工作压力的反向冲击，不会出现轴端渗漏的问题。从实际应用场景来说，这类结构的液压泵普遍用在中小功率的液压系统里，比如小型装载机的转向回路、机床的液压夹紧回路、农用拖拉机的悬挂提升回路，它的抗污染能力比柱塞泵更强，对液压油的清洁度要求相对宽松，

　　日常维护只需要定期更换进油滤芯就能保证长期稳定运行，不会因为油液里混入少量金属磨屑就出现内部零件的快速拉伤。设计建模的时候，齿轮的参数选择要和额定转速、额定压力匹配，齿宽越大则相同转速下的输出流量越大，但齿轮受到的径向液压力也会同步提升，需要对应增加轴承的承载能力，这个模型里的齿轮两端采用滑动轴承支撑，轴承直接镶嵌在前后端盖的安装孔里，润滑油通过齿轮端面的引油槽从压油腔引入，实现工作过程中的自动压力润滑，不需要额外添加润滑脂或者外接润滑油路。安装边界上，整个泵体的轴向总长度控制在适配常规安装空间的范围内，四个安装螺栓孔的中心距符合通用齿轮泵的安装尺寸标准，用户在做设备选型替换的时候，不需要改动原有设备的安装支架和管路布局，

　　就能直接完成替换安装。内部的卸荷槽设计在前后端盖的对应位置，正对齿轮啮合的困油区域，能把齿轮啮合时封闭在齿间的困油及时导出到吸油腔或者压油腔，避免困油导致的压力脉动、噪音增大和零件额外负载。从结构可靠性角度来说，这种外啮合齿轮泵的零件数量少，易损件只有油封和轴承，正常工况下的使用寿命能达到数千小时，即使出现故障，拆解维修也不需要专用工装，普通机修人员就能完成密封件和轴承的更换，使用成本远低于结构复杂的柱塞泵或者叶片泵。建模过程中，所有的密封槽、螺栓过孔、定位销孔都按照实际加工公差做了预留，齿轮的齿形按照标准渐开线参数绘制，啮合间隙控制在合理范围内，转动过程中不会出现齿面干涉，也不会因为间隙过大导致输出流量脉动超标。
