AMC200前端装载机装载臂工作装置结构

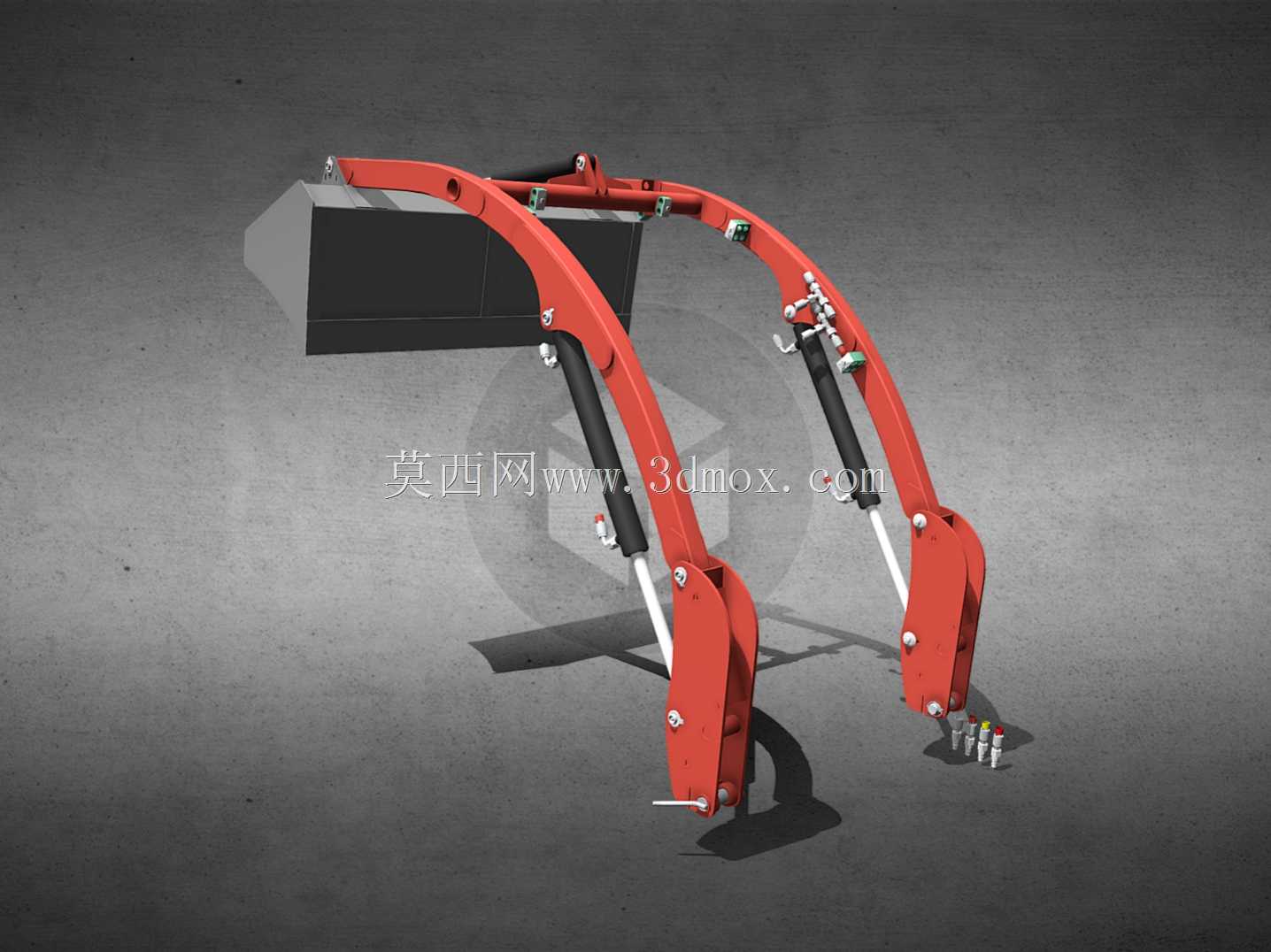

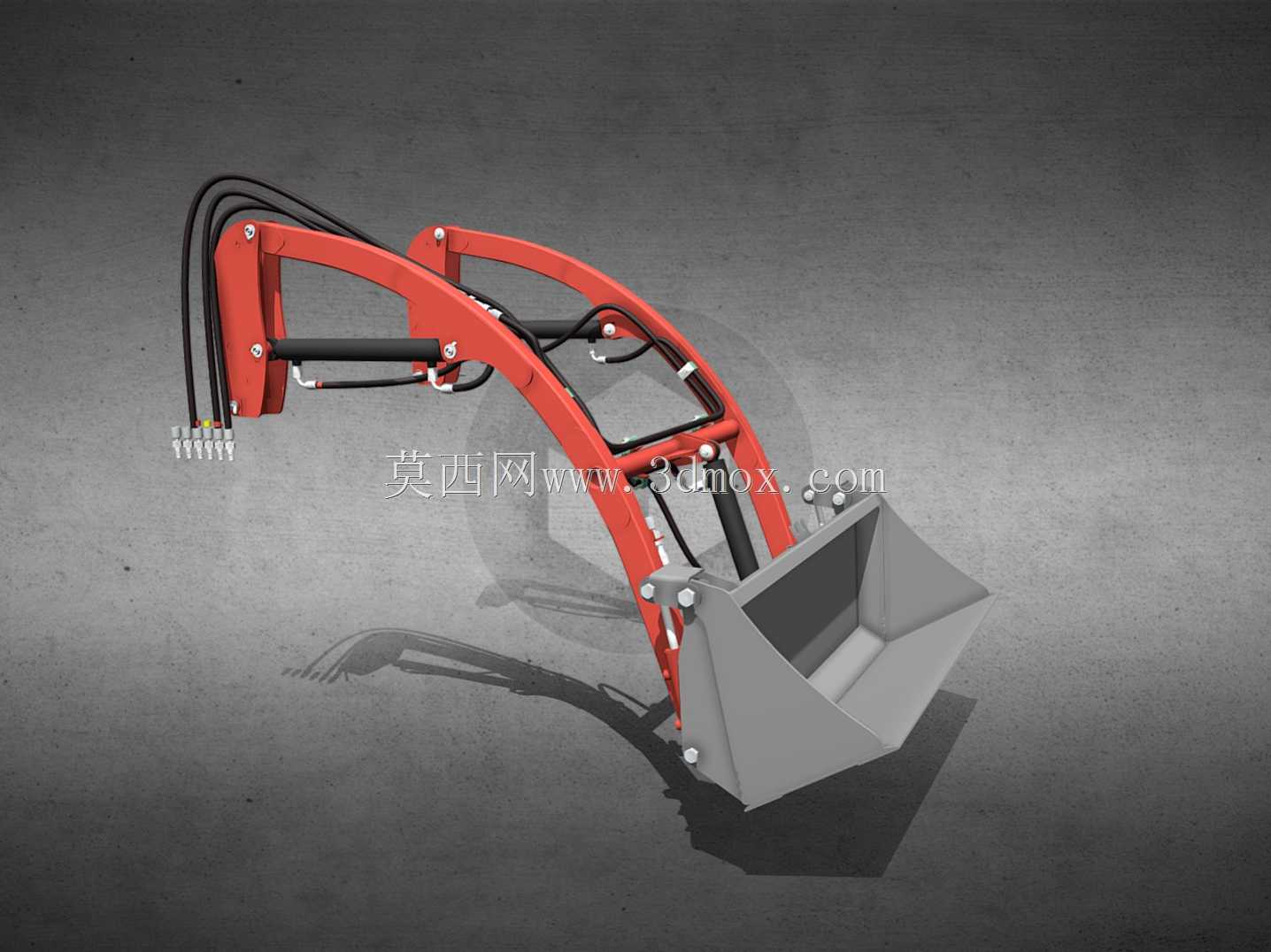

　　这套前端装载工作装置，主要适配中小型轮式装载机的前端作业需求，常见于城镇基建施工散料转运、农牧场物料堆取、厂区零散废料清运、小型土石方作业的短距离物料装卸场景，区别于大型矿用装载设备的重载设计，该结构更偏向灵活作业的工况适配，可在狭窄场地完成转向、举升、卸料的全套动作，无需额外辅助设备即可完成散状物料的铲装、提升、卸载作业。从结构组成来看，整套装置包含动臂总成、铲斗、摇臂连杆机构、液压油缸及配套铰接销轴、液压管路固定结构，动臂采用变截面箱型焊接结构，在保证抗弯抗扭强度的前提下，尽可能降低臂体自身重量，减少前端载荷对整机前桥的额外压力，臂体的弯曲弧度经过运动轨迹校核，在最大举升高度时不会与整机前车架、驾驶室前端发生运动干涉，

　　同时保证卸料时铲斗的倾角满足散料自然滑落的要求，不会出现物料卡滞在斗内的情况。摇臂连杆机构采用反转六连杆的经典布置形式，该结构的传力比经过多工况迭代优化，铲斗在地面铲掘位置时能获得最大的掘起力，在举升过程中能自动保持铲斗的平移性，减少物料在举升过程中的撒漏，举升到最高卸料位置时，摇臂的传动角处于合理区间，转斗油缸的推力可以高效转化为铲斗的卸料翻转力矩，不会出现机构死点。液压系统的布置上，动臂油缸采用双缸对称布置在动臂两侧，为举升动作提供稳定的支撑力，避免偏载造成臂体扭转变形，转斗油缸布置在动臂中部上方，通过摇臂将推力传递到铲斗，液压管路沿着动臂的内侧走线，通过管夹固定在臂体的预留安装座上，管路的弯曲半径满足液压系统的安装规范，

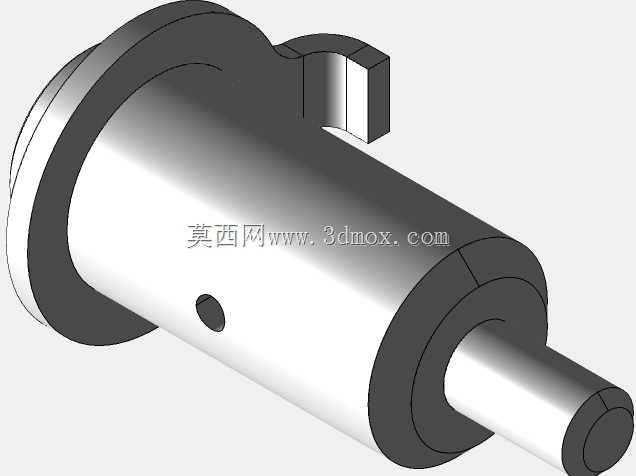

　　在臂体举升、转斗的全行程运动中，管路不会出现拉扯、弯折、与相邻结构件摩擦的情况，所有铰接位置都预留了润滑脂注油通道，日常维护时可以直接在外部完成销轴的润滑，无需拆解结构。安装边界方面，该工作装置的后端铰接点与装载机前车架的连接座尺寸匹配，铰接孔的同轴度公差控制在0.2mm以内，保证安装后臂体动作顺畅无卡滞，动臂油缸的下铰接点与前车架的油缸支座位置对应，无需额外改制即可完成装配，铲斗的斗刃采用耐磨钢材质，斗齿通过螺栓固定在斗刃上，磨损后可以快速更换，斗容适配整机的载荷匹配要求，不会出现超载导致的整机翘头、液压系统过载的情况。设计过程中，针对不同作业工况的受力情况做了有限元校核，在铲掘工况下，动臂的最大应力集中在铰接点附近，

　　应力值低于材料的许用应力，安全系数满足工程机械的设计规范，在偏载工况下，臂体的扭转变形量控制在允许范围内，不会出现焊缝开裂的情况，所有焊接位置都采用坡口焊接工艺，焊后做去应力处理，减少焊接变形对装配精度的影响。实际作业中，该结构的动作循环时间短，从地面铲装到最高位置卸料再回到地面位置的动作流畅，操作手感线性，液压系统的压力波动小，适合长时间连续作业，针对不同的作业需求，还可以快速更换铲斗，适配抓草、抓木、推雪等不同属具，拓展设备的作业范围，属具更换的铰接点采用统一的尺寸标准，更换时无需改动液压管路的接口，只需要插拔销轴、连接快换接头即可完成属具切换。
