服装厂仓库吊挂式物料输送支架结构

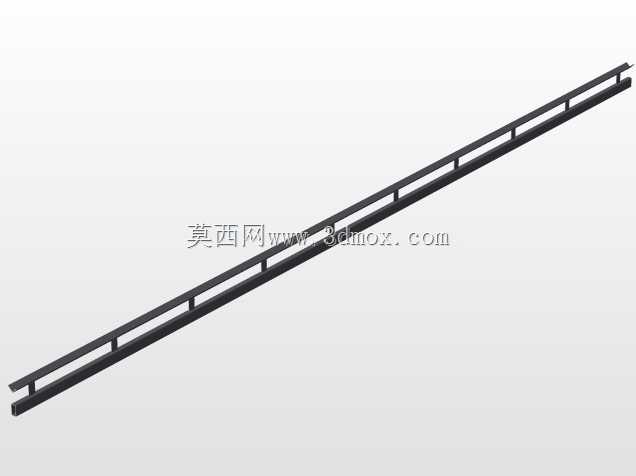

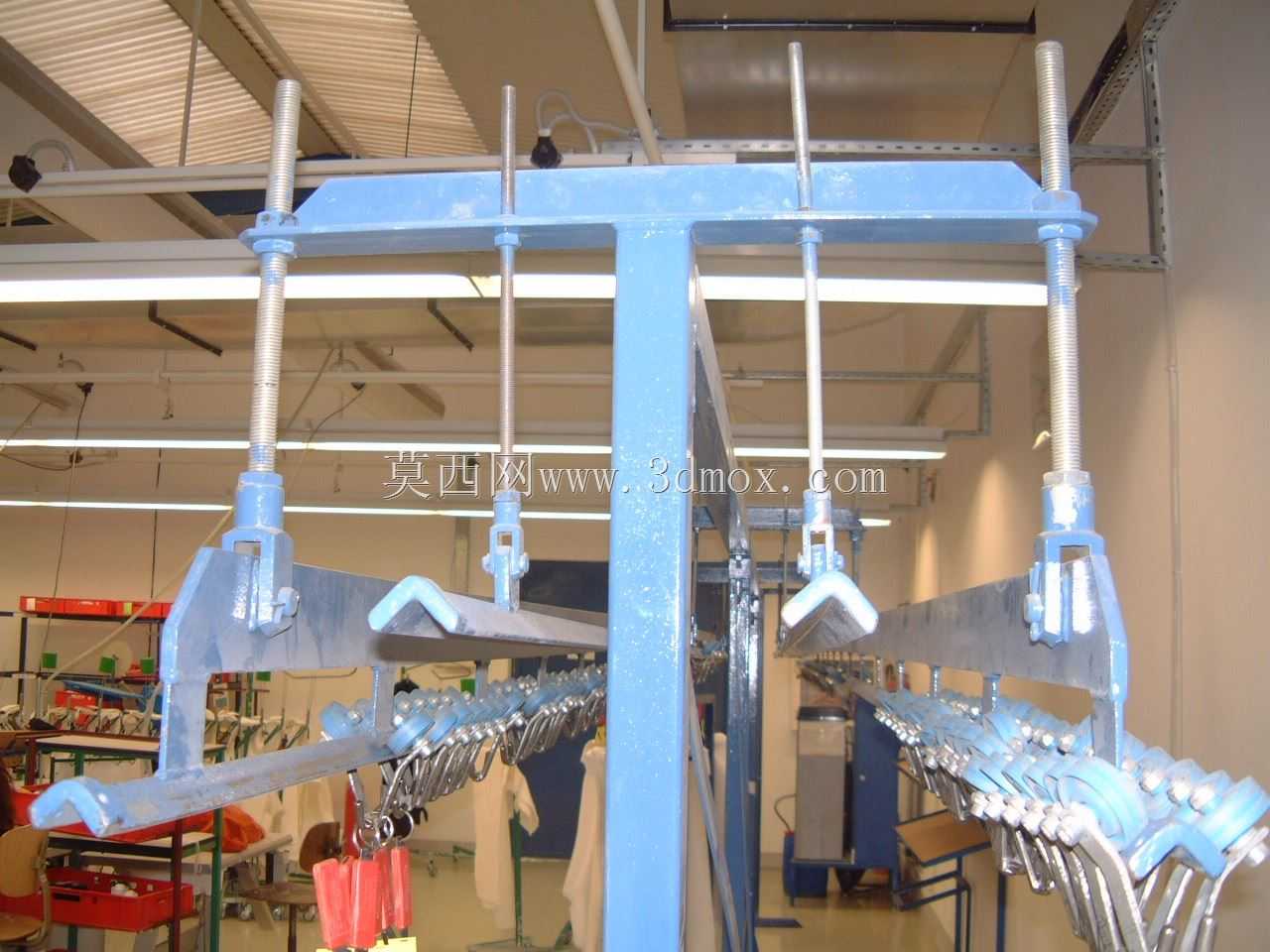

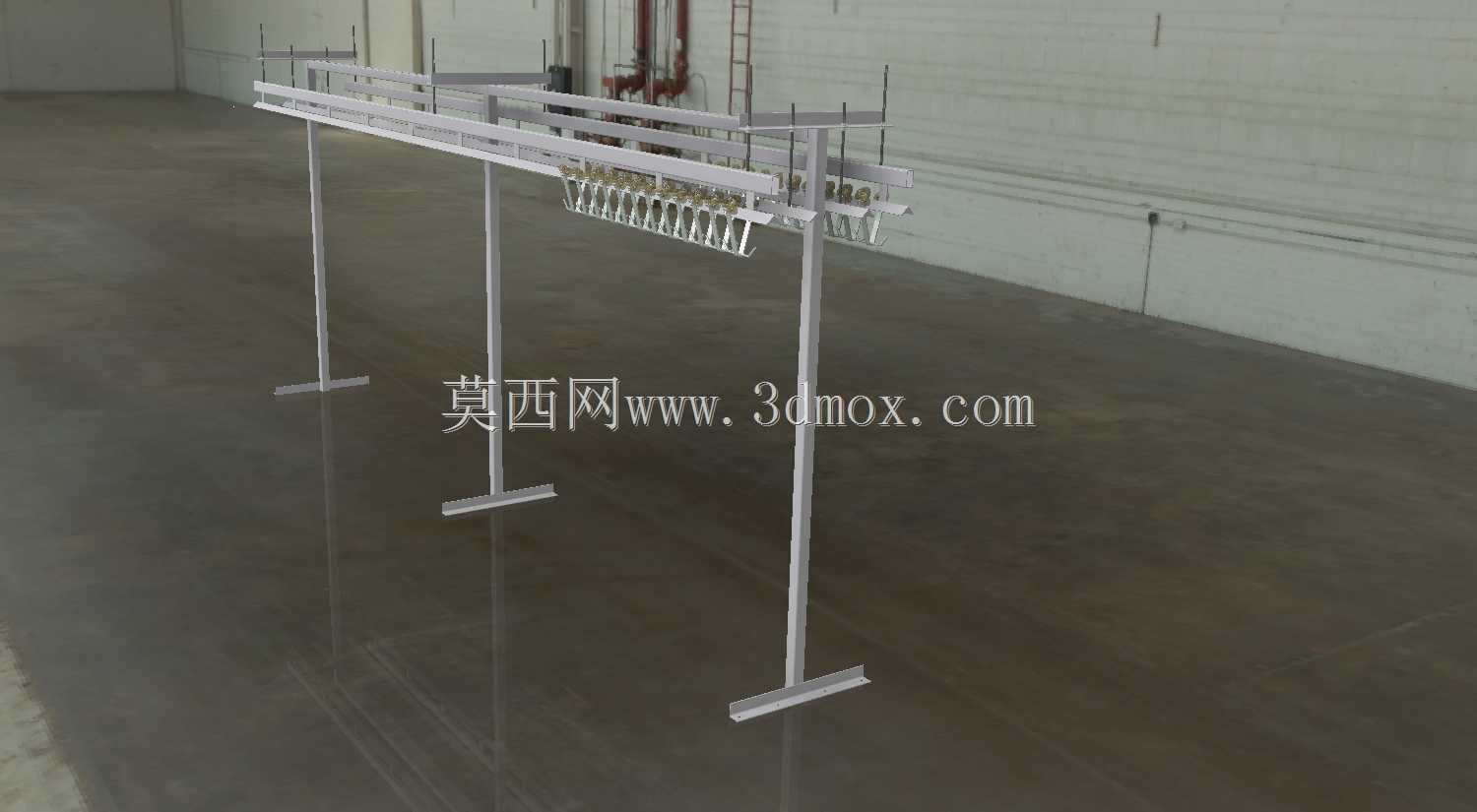

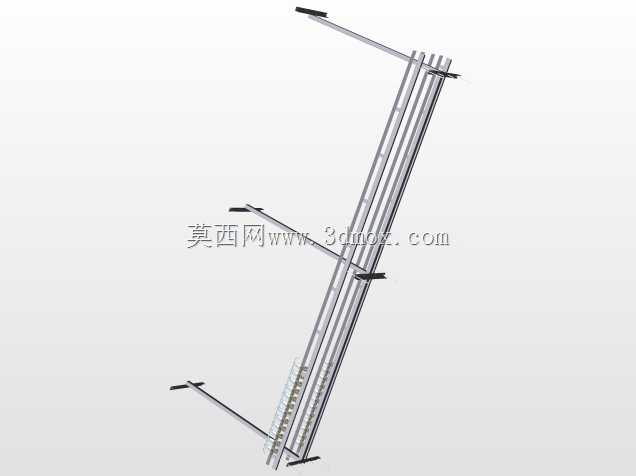

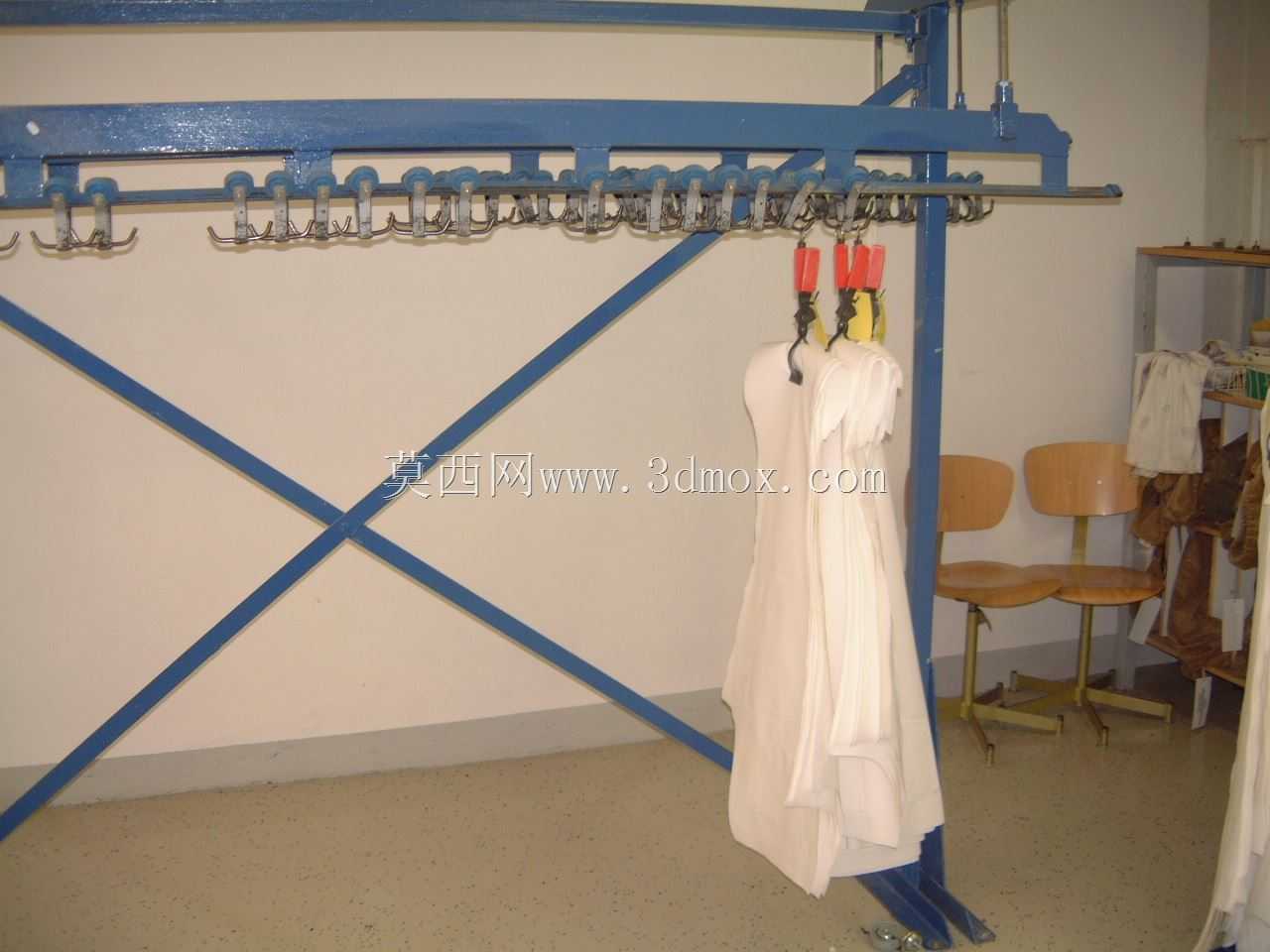

　　这套吊挂式输送支架结构，主要面向服装生产厂区的成品、半成品物料周转场景设计，适配裁剪完成的衣片、缝制工段的在制品、整烫完成的成衣等多类物料的悬空输送需求，替代传统地面周转车的转运模式，能有效规避车间地面通道占用、物料堆叠褶皱、周转过程脏污等实际生产痛点。从结构布局来看，整套装置采用顶部吊杆配合落地立柱的复合支撑形式，主输送轨道沿车间通道上方布设，轨道走向可根据仓库或车间的实际柱网、工位排布做直线、转弯段的适配调整，单段轨道的连接位置采用嵌入式拼接结构，保证轨道衔接处的顺滑度，避免输送吊具在行走过程中出现卡滞、跳轨问题。支撑结构的设计充分考虑了现场安装的边界条件，顶部吊杆可根据厂房梁底的实际高度做长度裁切适配，

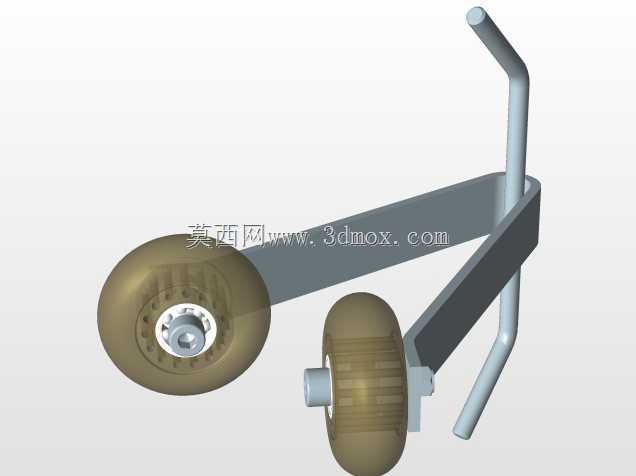

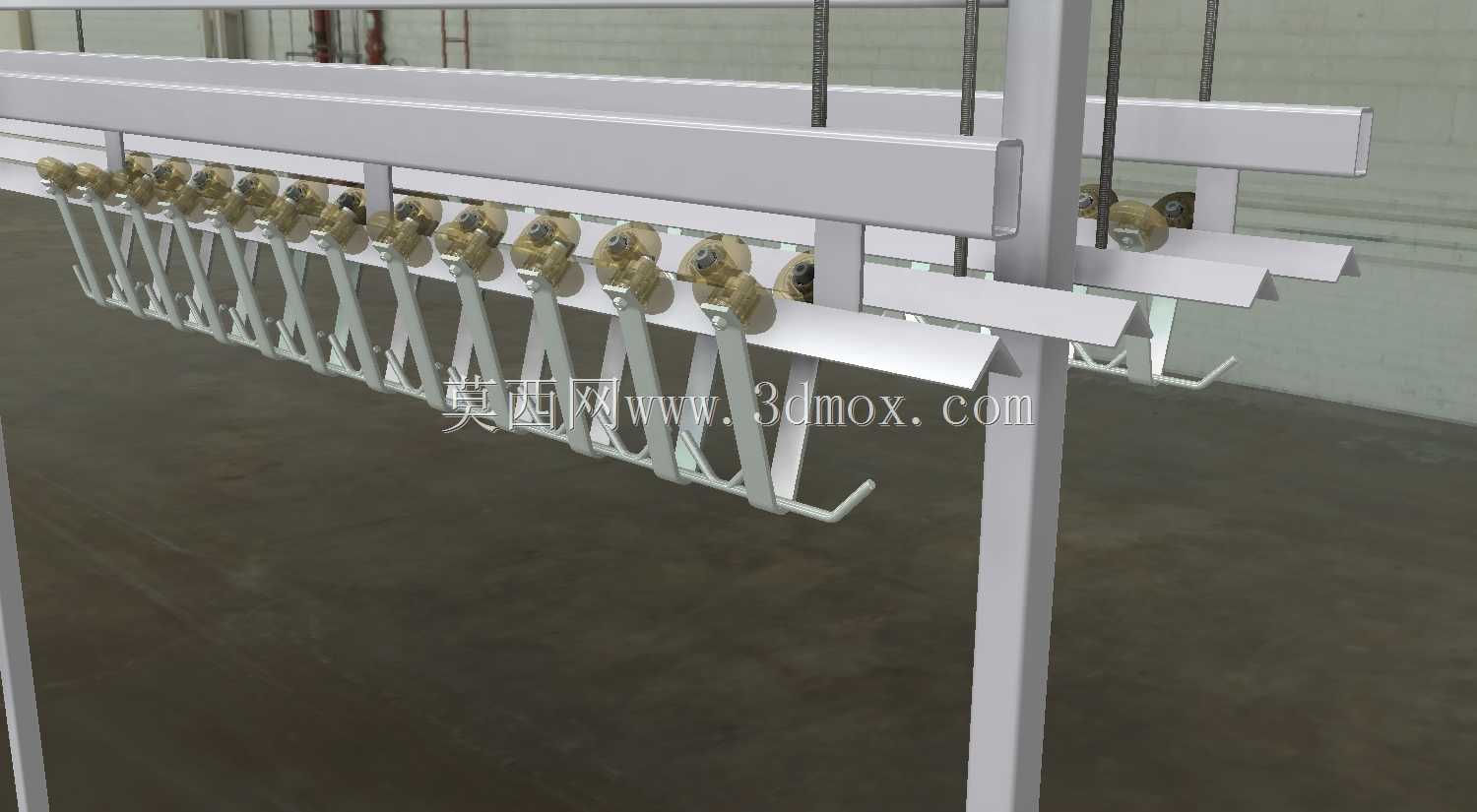

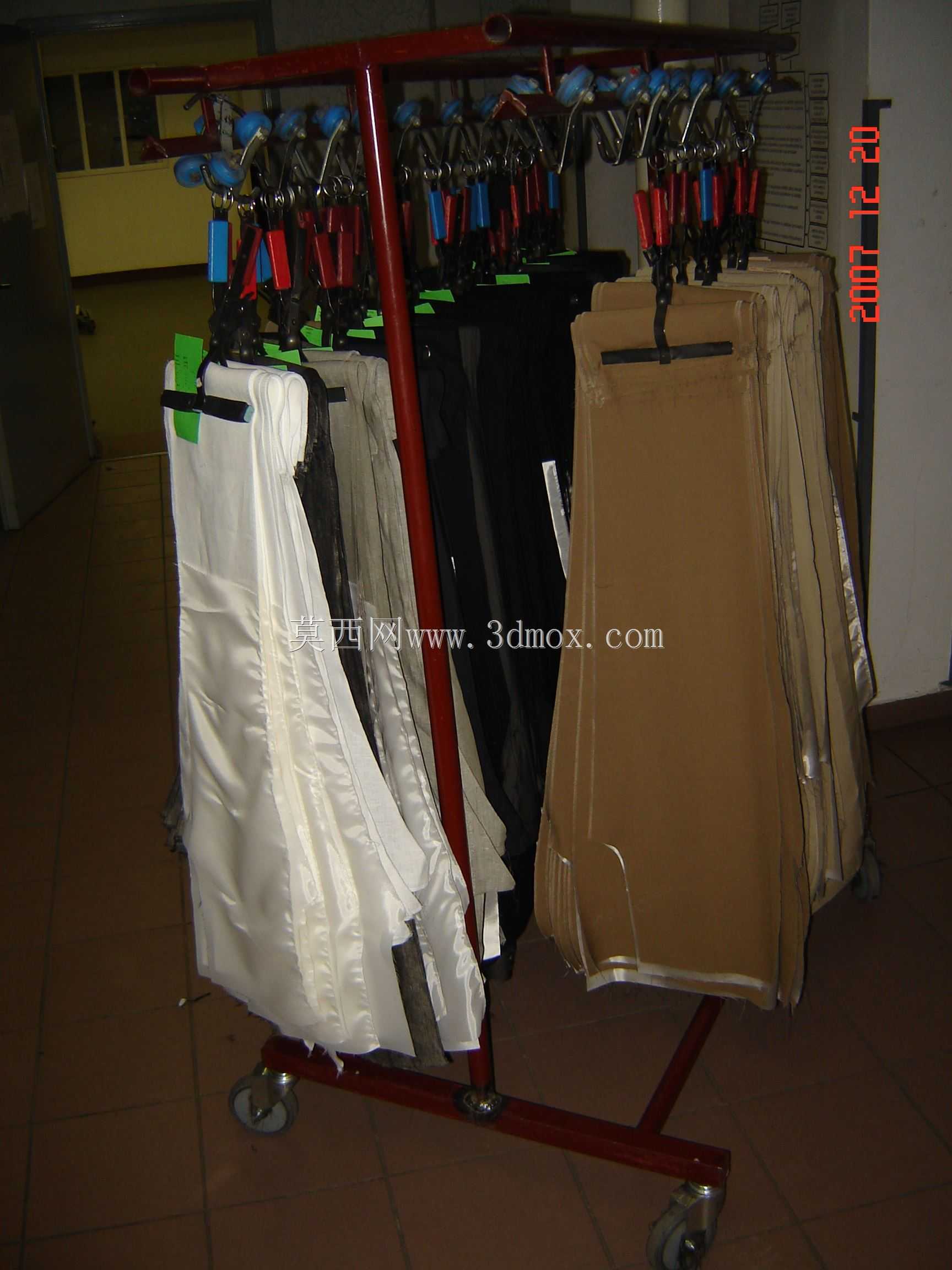

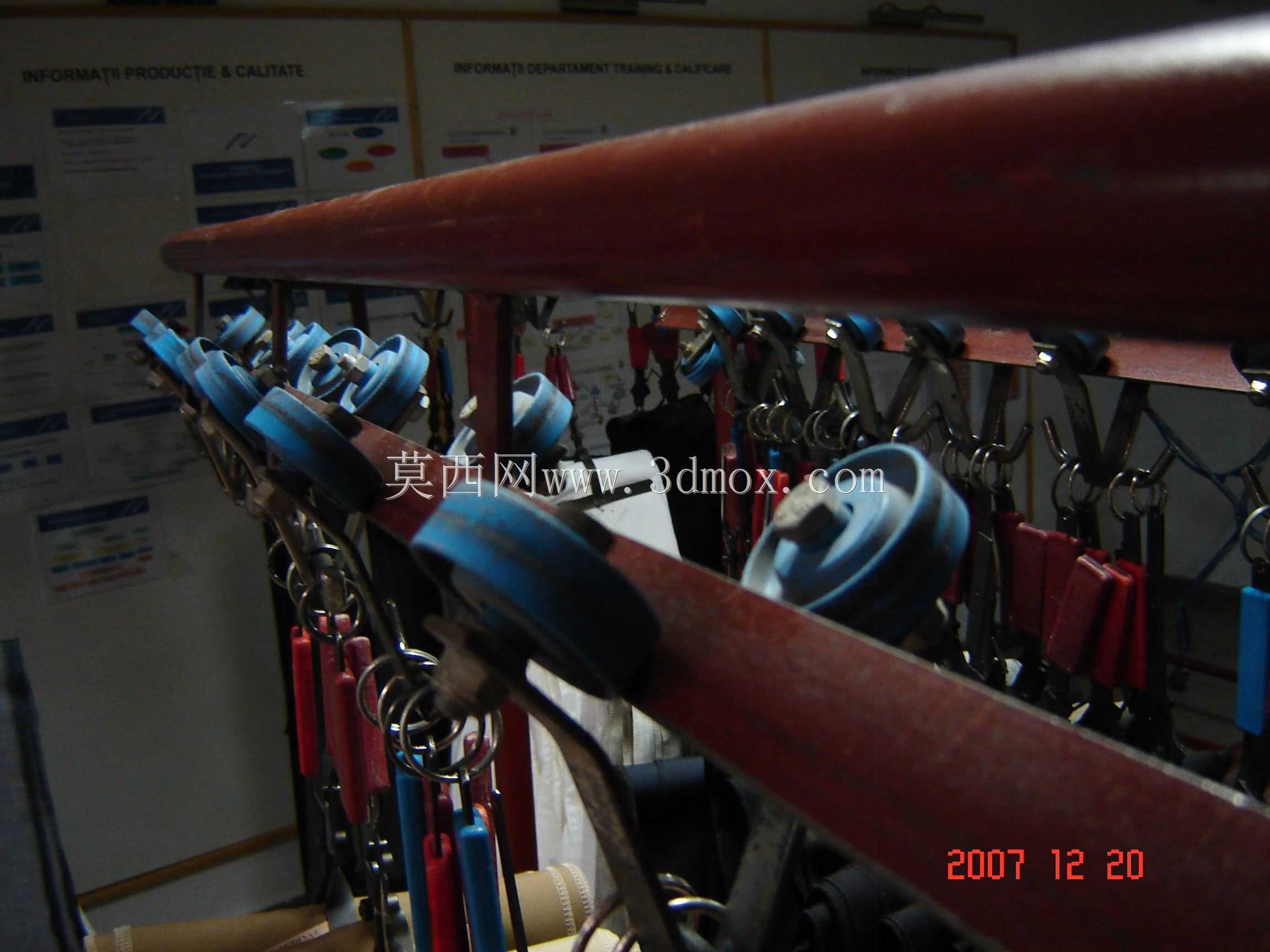

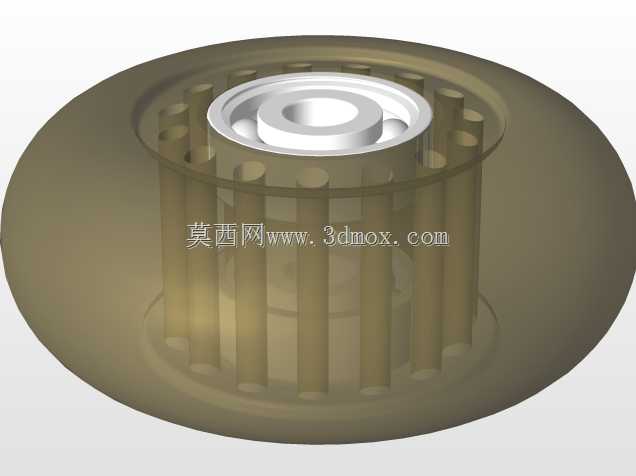

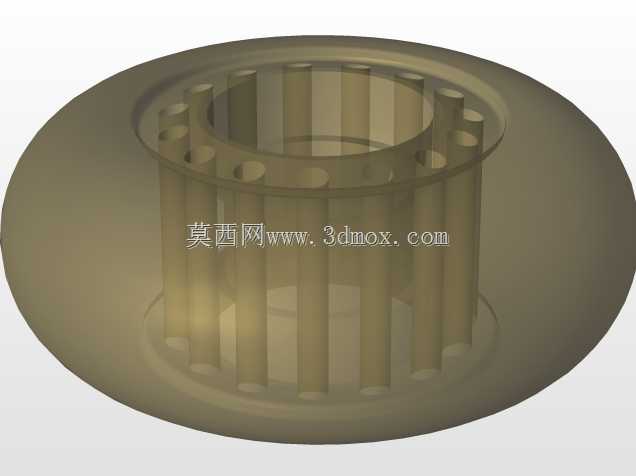

　　落地立柱则采用带地脚支撑板的结构，当地面承载力满足要求时可直接通过膨胀螺栓固定，无需额外做预埋件施工，适配大部分老旧厂房改造、新车间快速布设的安装需求，整套支架的安装高度可控制在2.2米至3.5米区间，既保证下方人员、周转小车的通行净空，也避免轨道过高导致的吊具取放操作不便。轨道下方配套的吊具采用挂钩式结构，单个吊具可适配挂装多件衣架，吊具的行走轮内嵌在轨道的型腔内，行走阻力小，人工推送即可完成长距离的物料转移，部分工段可根据需求加装驱动单元实现自动输送，无需对原有轨道结构做大规模改动。从设计思路层面，整套结构优先考虑了服装行业仓储、生产环节的实际使用特性，所有与物料接触的结构件均做圆角钝化处理，避免尖锐边角勾刮面料，

　　金属构件表面做喷塑处理，杜绝锈迹掉落污染浅色面料的问题。主轨道的截面选型经过载荷校核，单米轨道可承载不超过80kg的均布载荷，满足单批次多件成衣的吊挂输送需求，支撑立柱的间距设置在2米至2.5米区间，既保证轨道的整体刚度，避免重载下轨道出现下挠变形，也尽可能减少支撑构件对下方空间的占用。在实际应用中，这套支架除了服装厂仓库的成衣存储分类输送外，还可延伸适配缝制车间的工序间物料流转、裁剪车间的裁片分发、整烫车间的成品转运等多个场景，轨道上可根据管理需求加装分区标识件，实现不同订单、不同款式物料的分类吊挂，减少物料错发、混款的问题。相较于传统的地面货架存储模式，这种吊挂式的存储输送结构能充分利用车间、仓库的上部闲置空间，

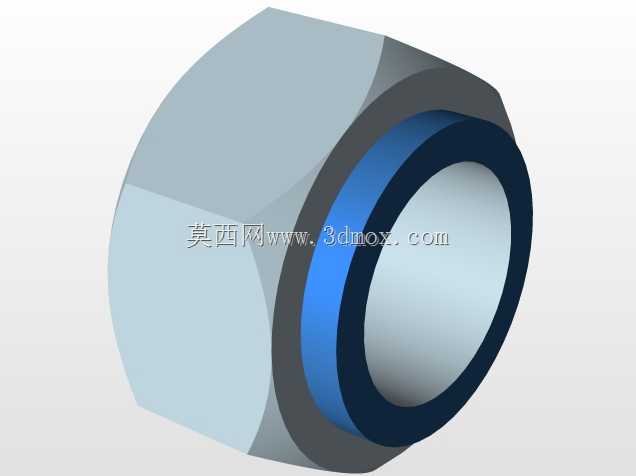

　　地面无需预留货架摆放位置，可提升仓储区域30%以上的空间利用率，同时吊挂状态下的服装面料自然垂坠，能减少成衣的褶皱产生，降低后续整烫工序的工作量。结构建模过程中，所有构件的连接节点都做了装配干涉校验，吊杆与主轨道的连接采用可调式抱箍结构，安装时可微调轨道的水平度，抵消地面、顶部梁体的施工误差，落地立柱的地脚支撑板上开设长圆孔，允许安装时做一定范围的位置调整，降低现场安装的定位精度要求。整套结构的零部件均采用标准化型材加工，主轨道为通用冷弯型材，支撑立柱为标准矩形管，吊杆为通用圆钢，所有连接件均为标准五金件，无需开模定制，加工成本低，后期维护更换配件也十分便捷，可根据企业的产能扩张需求，随时对轨道进行延长、改向，灵活适配生产布局的调整。
