服装厂带脚轮可移动挂装工装夹具架

　　在服装加工厂区的物料转运环节，这类带脚轮的立式挂架是衔接裁剪、缝制、后整、装车出货全流程的常用工装，很多厂区之前用固定焊制的挂杆，跨工序转运时需要把成摞的成衣抱到周转车上，到下工序再重新挂起，不仅拉扯容易造成面料勾丝、褶皱，反复搬抬也耗费大量人工，这款可移动挂架的设计，就是直接把挂装工位和转运功能整合到一起，从根本上减少成衣的二次搬运操作。

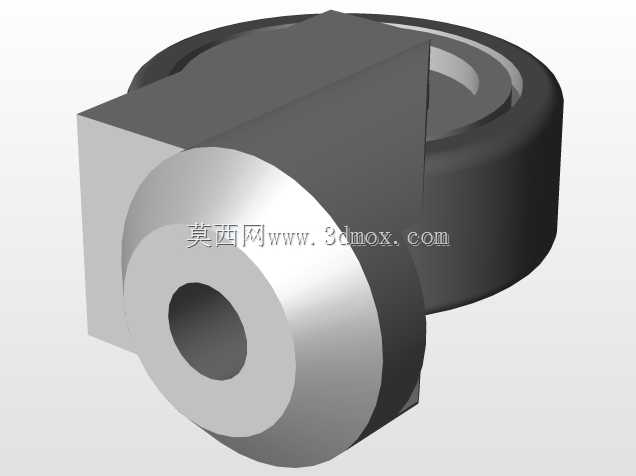

　　整体框架采用方管焊接成型，主立柱选用4040mm规格的冷轧方管，壁厚控制在2mm，既保证整架承重时不会出现侧向弯曲，也不会因为管壁过厚造成整架过重，单人推移时费力。底部支撑框架采用外伸式结构，前后支腿向外侧延伸出150mm的宽度，整架落地后的支撑轮廓尺寸为600mm800mm，即使挂满长款大衣类的较重成衣，整架的重心也始终落在支撑轮廓范围内，推移过程中遇到车间地面的轻微坡度或者小坎，也不会出现侧翻风险。底部四个支腿端点全部安装4寸中型万向脚轮，其中两个带刹车结构，在工位旁临时停靠时踩下刹车，挂架就不会被过往人员或者周转车碰移，需要转运时抬起刹车即可直接推动，脚轮的轮面采用聚氨酯材质，在车间环氧地坪上推行不会留下压痕，滚动阻力小，满载状态下一个成年工人即可轻松推动整架移动。

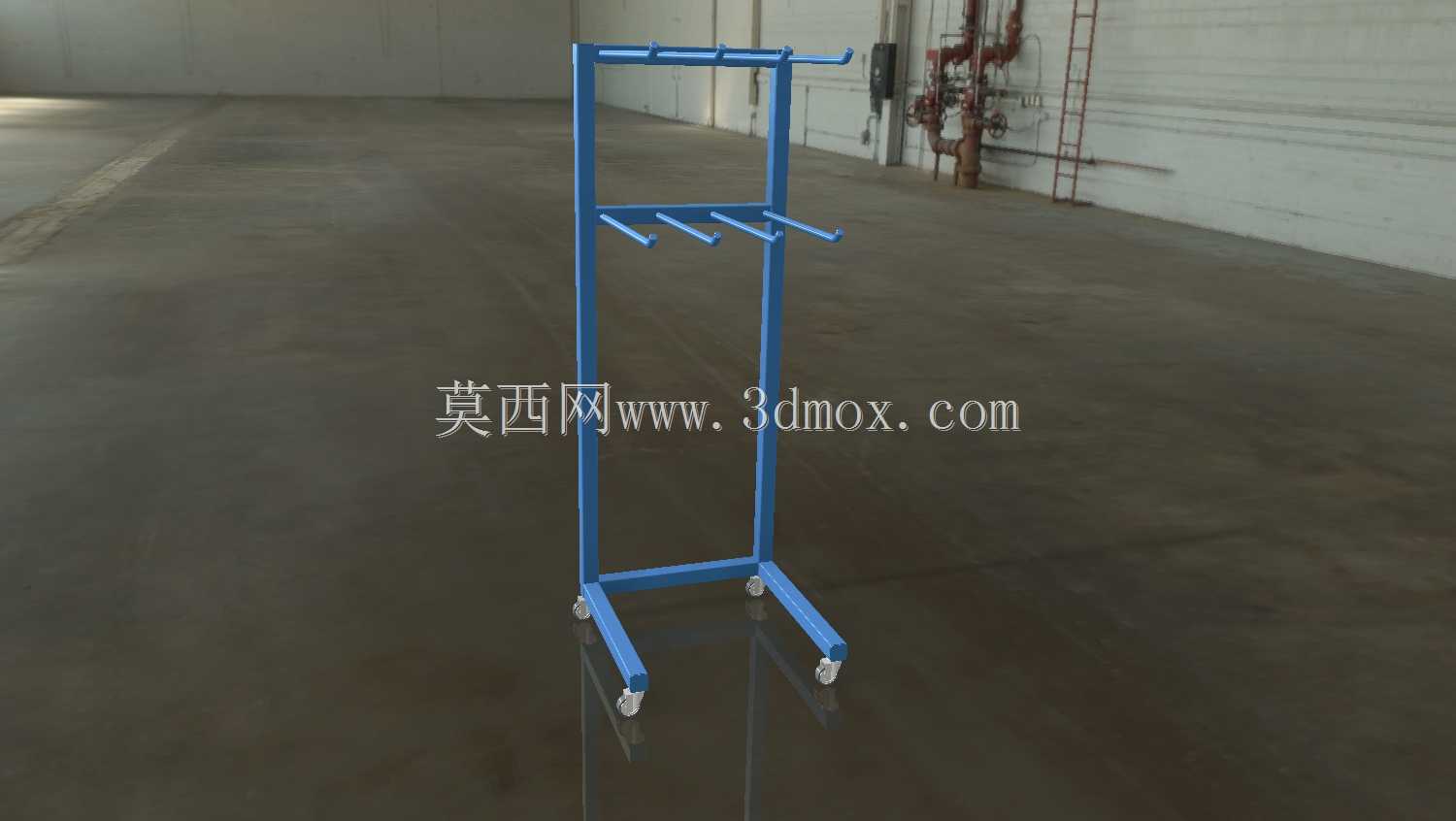

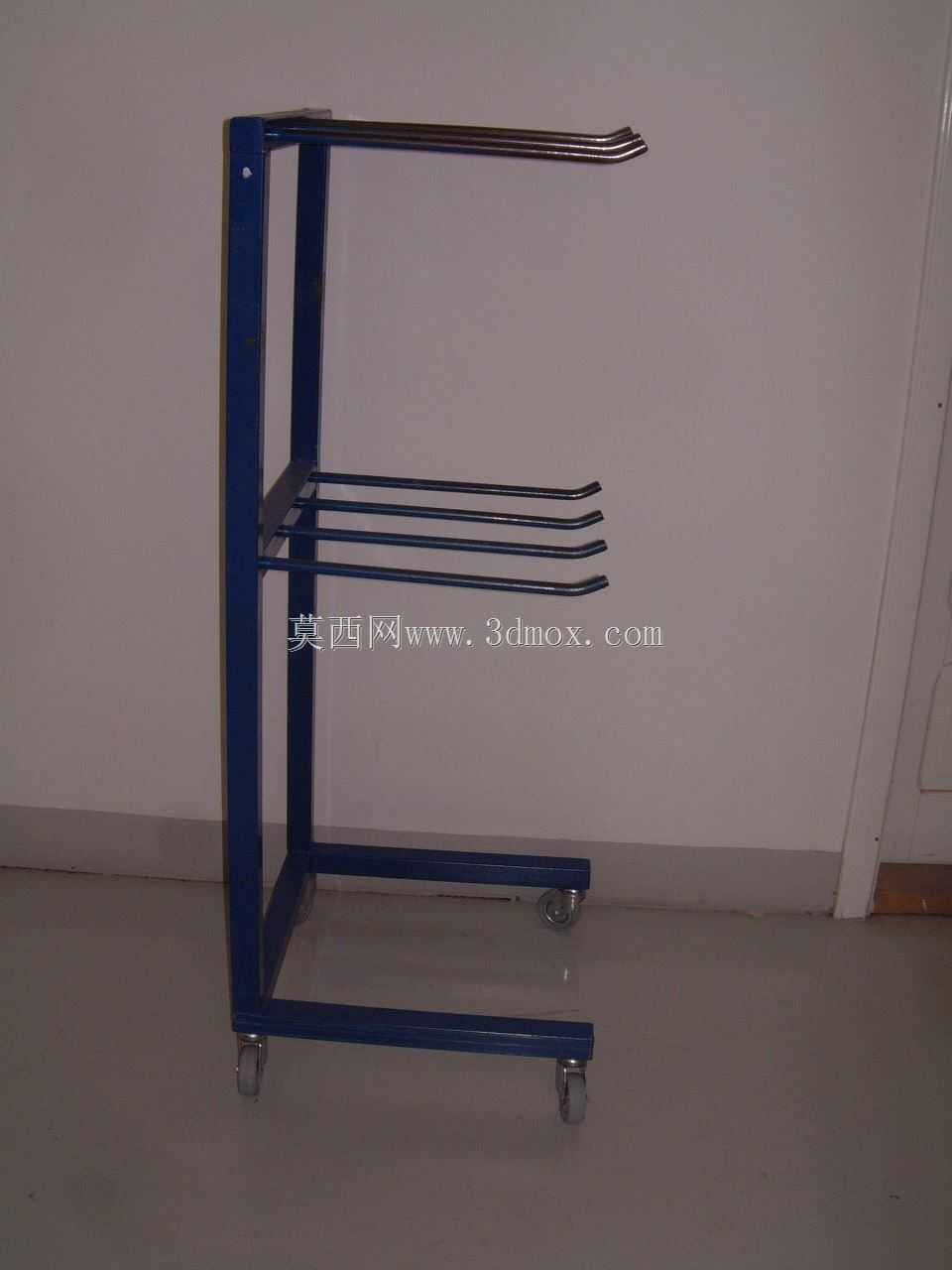

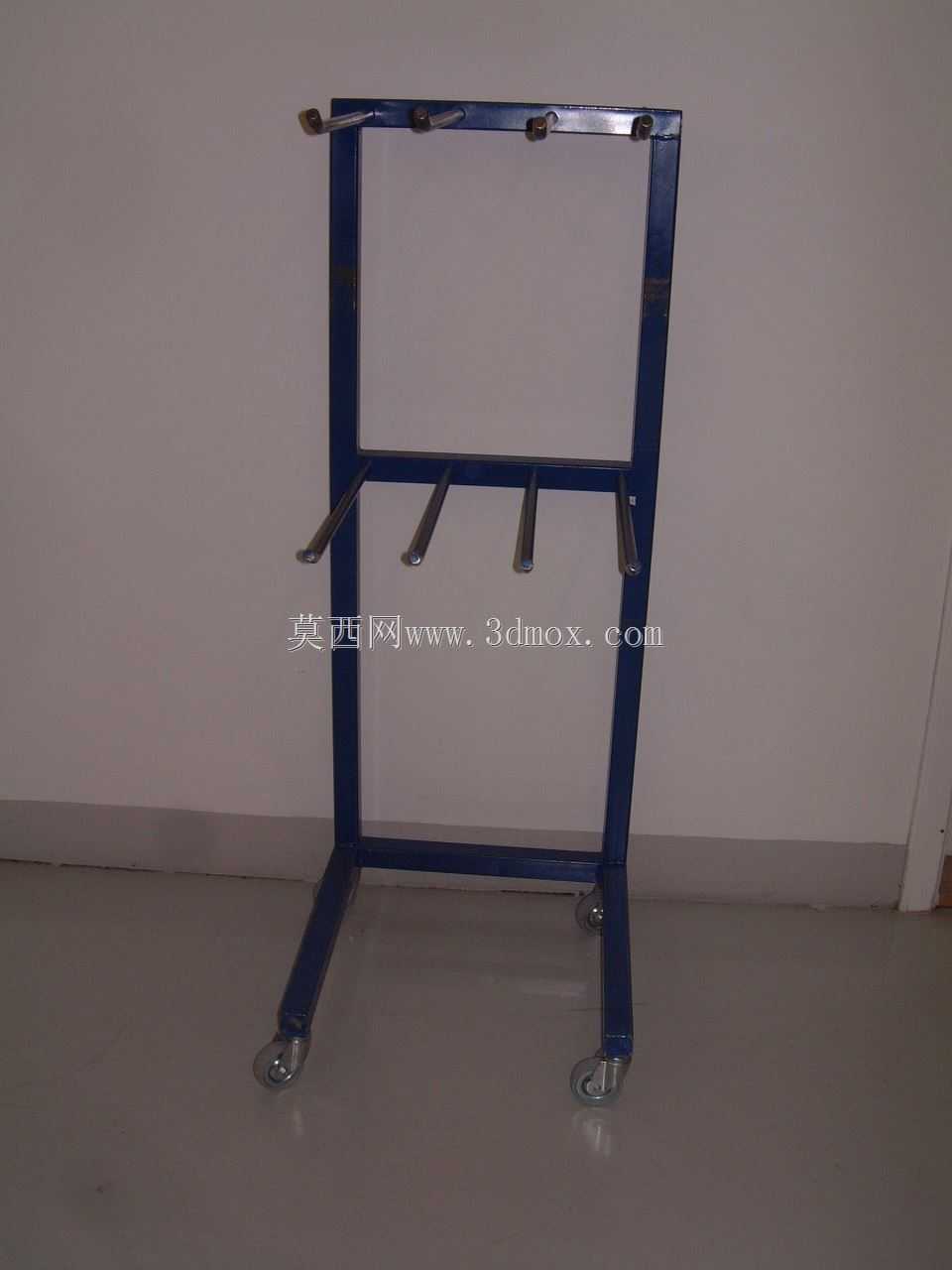

　　挂杆部分做了双层错位设计，上层挂杆距离地面高度为1700mm，主要用来挂装长款风衣、羽绒服、连体工装这类长度较长的成衣，挂杆上预留的四个凸起挡块，是用来分隔挂装衣架的位置，避免推移过程中所有衣架都滑到一侧造成重心偏移；下层挂杆距离地面高度为1100mm，向前伸出300mm的距离，和上层挂杆形成前后错位，主要用来挂装短袖、裤子、半成品裁片这类长度较短的物料，上下层挂杆同时使用时不会出现衣物上下堆叠挤压的情况，能有效避免成衣出现压痕褶皱。主立柱顶端还预留了一个短侧杆，可用来临时挂放扫码枪、登记板、防尘罩这类随架使用的辅助工具，不用在转运时单独找地方放置这些小物件。

　　设计时特意规避了传统挂架的几个常见问题：首先是所有焊接位置都做了打磨圆角处理，没有突出的焊渣和尖锐边角，工人在挂取衣物时不会被边角勾坏面料，也不会刮蹭到操作人员的工作服；其次是整体框架做了喷塑处理，蓝色的塑层厚度控制在80μm左右，耐车间日常的清洁剂擦拭，也不会因为长期接触潮湿空气出现生锈掉漆的情况，不会污染浅色面料的成衣；另外挂杆的直径统一为25mm，适配市面上绝大多数服装厂常用的衣架挂钩尺寸，不需要专门定制配套衣架，降低了工装的配套使用成本。

　　在实际使用场景中，这类挂架除了车间内部工序转运，还可以直接推到出货月台，配合卡车装车使用，挂架的高度刚好可以适配多数厢式货车的车厢尾门高度，装车时可以直接把衣架从挂架上转移到车厢内的挂杆上，不需要把成衣折叠打包再搬运，对于需要挂装运输的高端成衣、西装、礼服类产品，能完全避免折叠运输造成的褶皱，省去到货后重新整烫的工序。在厂区内部做5S整理时，这类带轮挂架也可以灵活调整摆放位置，不需要像固定挂架那样拆装移位，能快速适配车间生产线的布局调整。

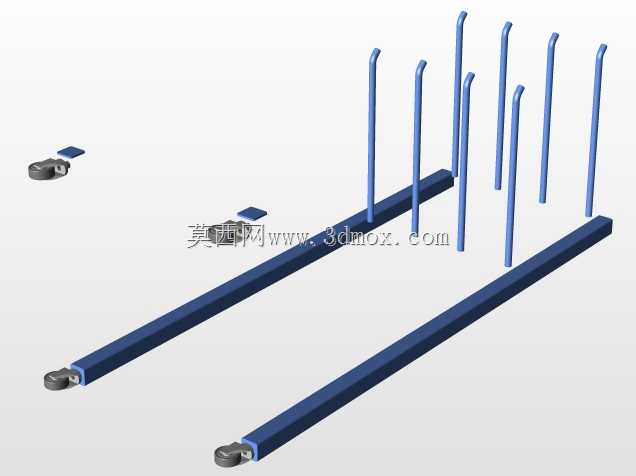

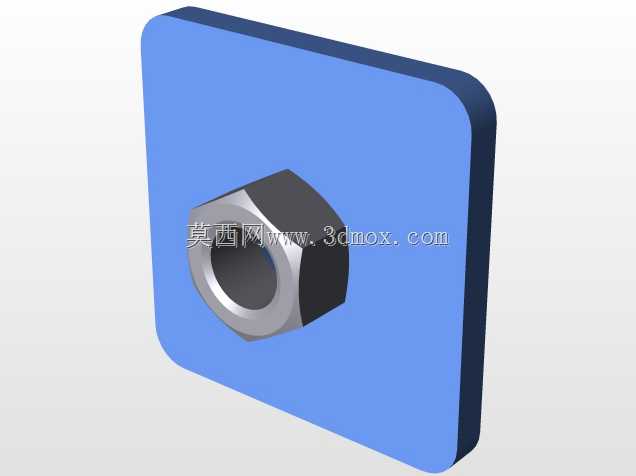

　　从结构建模的角度看，这个工装的所有零件都采用常规标准型材和标准件，没有特殊定制的异形件，生产时只需要按照尺寸切割方管，焊接后打磨喷塑，再装配标准脚轮即可，加工难度低，生产周期短，适合服装工厂根据自身厂区的通道宽度、成衣类型调整具体尺寸参数，比如生产童装的厂区可以适当降低挂杆高度，生产长款礼服的厂区可以加高上层挂杆的尺寸，框架的模块化结构也方便后续做功能拓展，比如在侧面加装网篮放置吊牌、包装袋这类辅料，或者在底部加装托盘放置折叠好的包装物料。
