长行程平行夹持式木工台用压紧夹具

　　这款长行程平行夹持夹具，主要面向木工操作台、轻型装配工位的大跨度工件压紧需求设计，区别于传统短行程F夹、G字夹的夹持范围限制，其加长杆身可覆盖常规操作台的全幅台面宽度，满足整板裁切、板材拼接、大尺寸工件胶合时的多点位同步压紧需求。从结构设计逻辑来看，夹具采用双平行杆身布局，相比单杆夹具，在长行程伸出状态下不会出现压头偏转、夹持力偏移的问题，活动夹头可沿杆身带刻度的定位孔快速调整粗定位位置，端部的丝杆进给结构负责提供最终的夹紧力，丝杆端部带旋转压头，压紧过程中不会随丝杆转动刮伤工件表面，适配木材、塑料型材、轻型铝合金构件的表面防护需求。

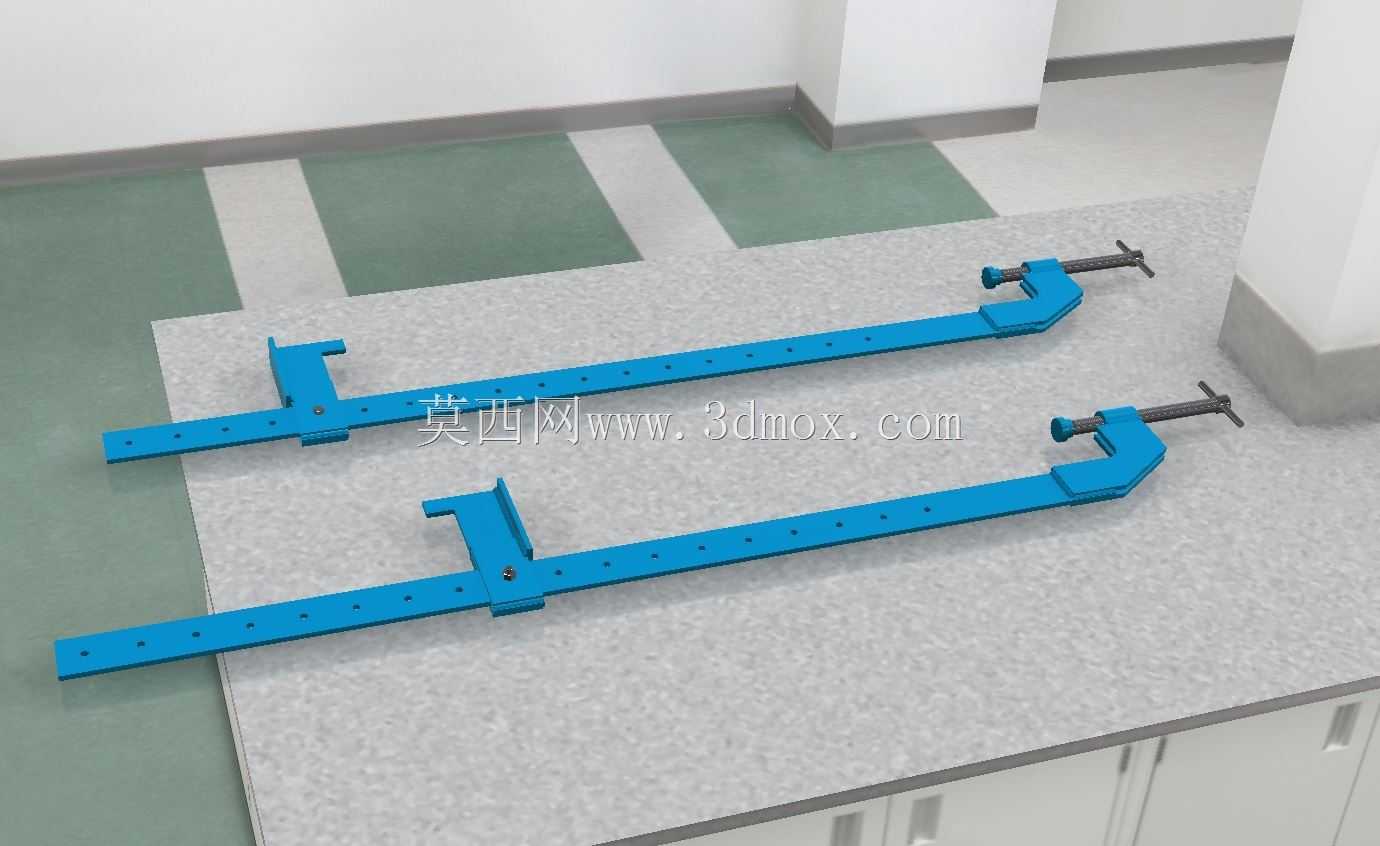

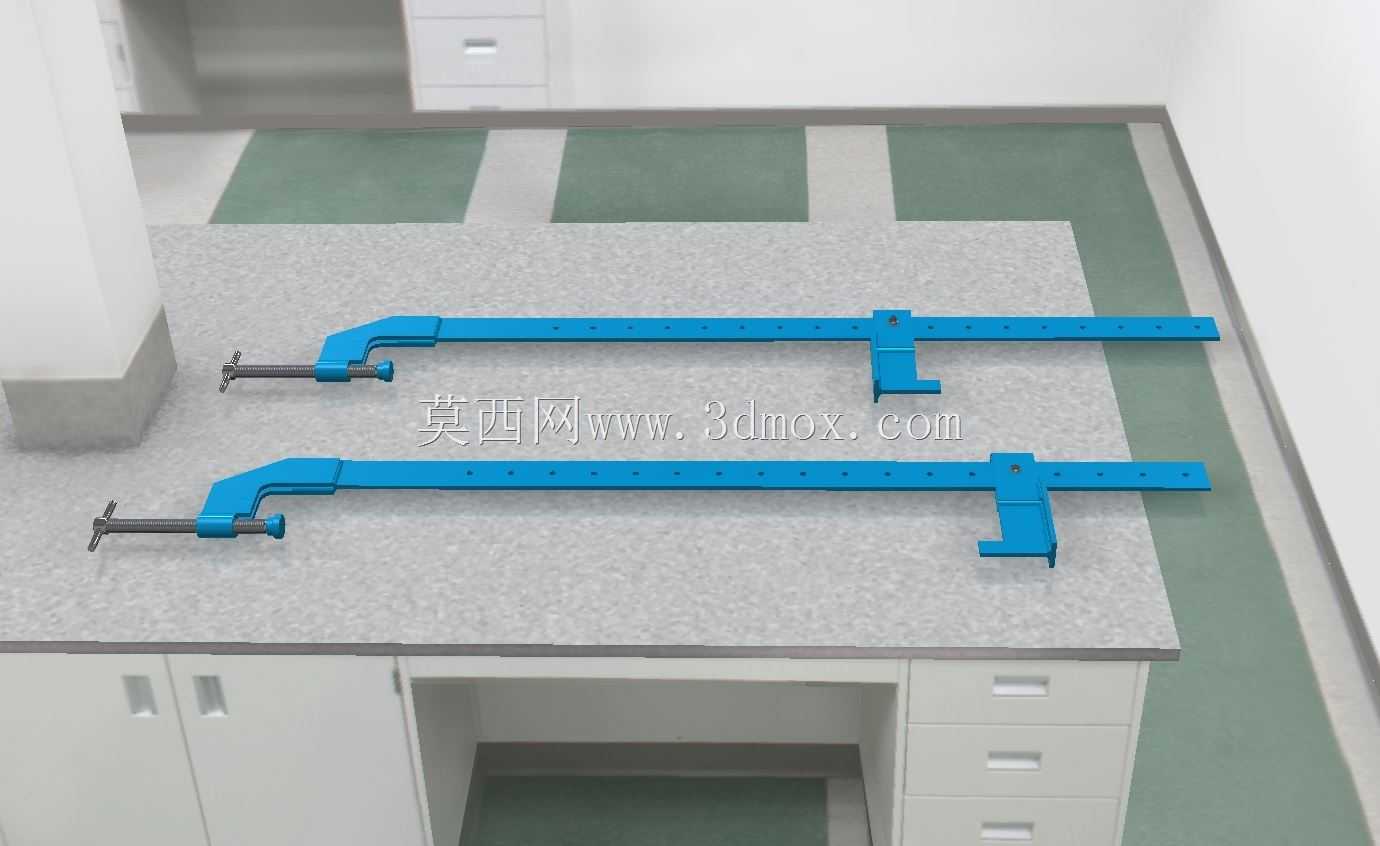

　　在实际车间应用场景中，这类夹具常成对配套使用，固定端卡接在操作台侧边的挡边结构上，无需额外在台面上打孔安装，可根据待加工工件的尺寸快速调整夹持位置，比如在进行实木板材拼板作业时，可沿板材长度方向间隔布置3-4组同规格夹具，从板材侧边均匀施加压紧力，避免拼缝处出现高低差、胶层受力不均开胶的问题；在进行柜体组装、饰面板贴面作业时，也可跨接在柜体框架外侧，对侧边施压保证框架拼接的方正度，相比传统的水管夹，这款夹具的杆身采用轻量化高强度型材制作，自重更低，单人即可完成快速装夹调整，杆身表面的刻度标识可帮助操作人员快速对称调整两侧夹头的位置，保证两侧夹持力的对称度，避免工件受压变形。

　　从安装边界与尺寸适配角度来看，夹具的固定卡爪开口尺寸适配常规操作台25-50mm厚度的台边，可直接卡接在密度板操作台、实木工作台、钢木复合工作台的侧边，不需要额外的转接安装件；杆身总长度覆盖1200-1500mm的常规操作台宽度，活动夹头的最小夹持距离可到50mm，最大夹持距离接近杆身有效行程，可满足从窄条型材到整幅标准板材的夹持需求。夹头的压接面采用平整的方形接触块，接触面积比传统圆头夹具大30%以上，压紧时压强更低，不会在软质木材表面留下压痕，若需要夹持表面要求更高的饰面板材，也可在压头处加装橡胶垫进一步防护。

　　设计过程中重点考虑了长行程下的结构刚性，杆身采用截面加强的异型结构，在满行程伸出夹持时，杆身的挠度变形控制在0.5mm以内，不会因为夹持力过大出现杆身弯曲、夹头上翘的问题；丝杆采用梯形螺纹传动，具备自锁特性，夹紧后不会因为作业过程中的振动出现松脱，可长时间保持稳定的夹持力，满足胶合作业需要长时间保压的工艺要求。活动夹头与杆身的定位采用弹性销钉结构，调整位置时只需要拉起销钉即可滑动夹头，到位后销钉自动卡入杆身的定位孔，粗调整过程不需要旋转丝杆，大跨度调整的效率比纯丝杆进给的夹具提升60%以上，适合频繁更换工件尺寸的多品种小批量加工作业场景。

　　在日常使用维护层面，这款夹具的结构无复杂内嵌零件，杆身表面做了防锈喷塑处理，车间多尘、多胶屑的环境下只需要定期清理丝杆处的杂物，涂抹少量润滑脂即可保证进给顺畅，夹头的活动压头为可更换结构，长期使用出现磨损后可单独更换压块，不需要整体报废夹具，降低车间工装的长期使用成本。相比重型金属加工用的液压压紧夹具，这款夹具的操作门槛更低，不需要外接动力源，纯手动操作即可完成装夹，适合木工工坊、装修现场、教学实训工位这类没有配套动力气源、液压源的作业场景，也可作为小型机加工工位的辅助压紧工装，用于非金属零件、轻型铝件的钻孔、打磨工序的工件固定，避免工件在加工过程中出现位移。
