工业级C型螺旋夹紧卡箍结构设计

　　在机械加工、木工组装、金属构件焊接、零部件粘接固定等多类作业场景中，C型卡箍都是一线作业人员手边使用频率极高的夹紧类工装配件，这类构件的核心作用是在作业过程中对两个或多个待贴合工件施加稳定的轴向压紧力，避免工件在加工外力、焊接热变形、胶层固化收缩等作用下出现位置偏移、贴合缝隙超差的问题，保障最终装配件的形位精度符合工艺要求。

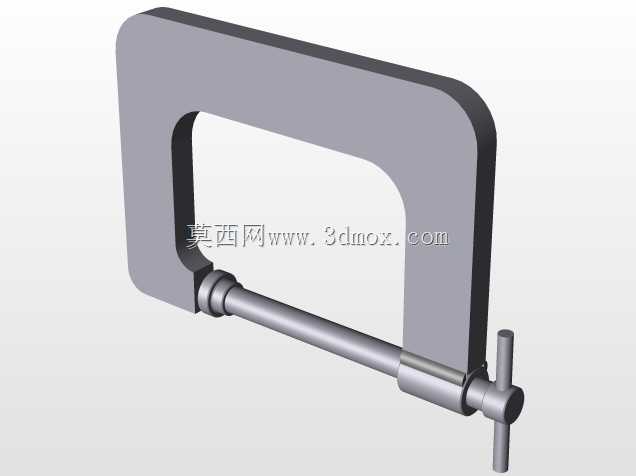

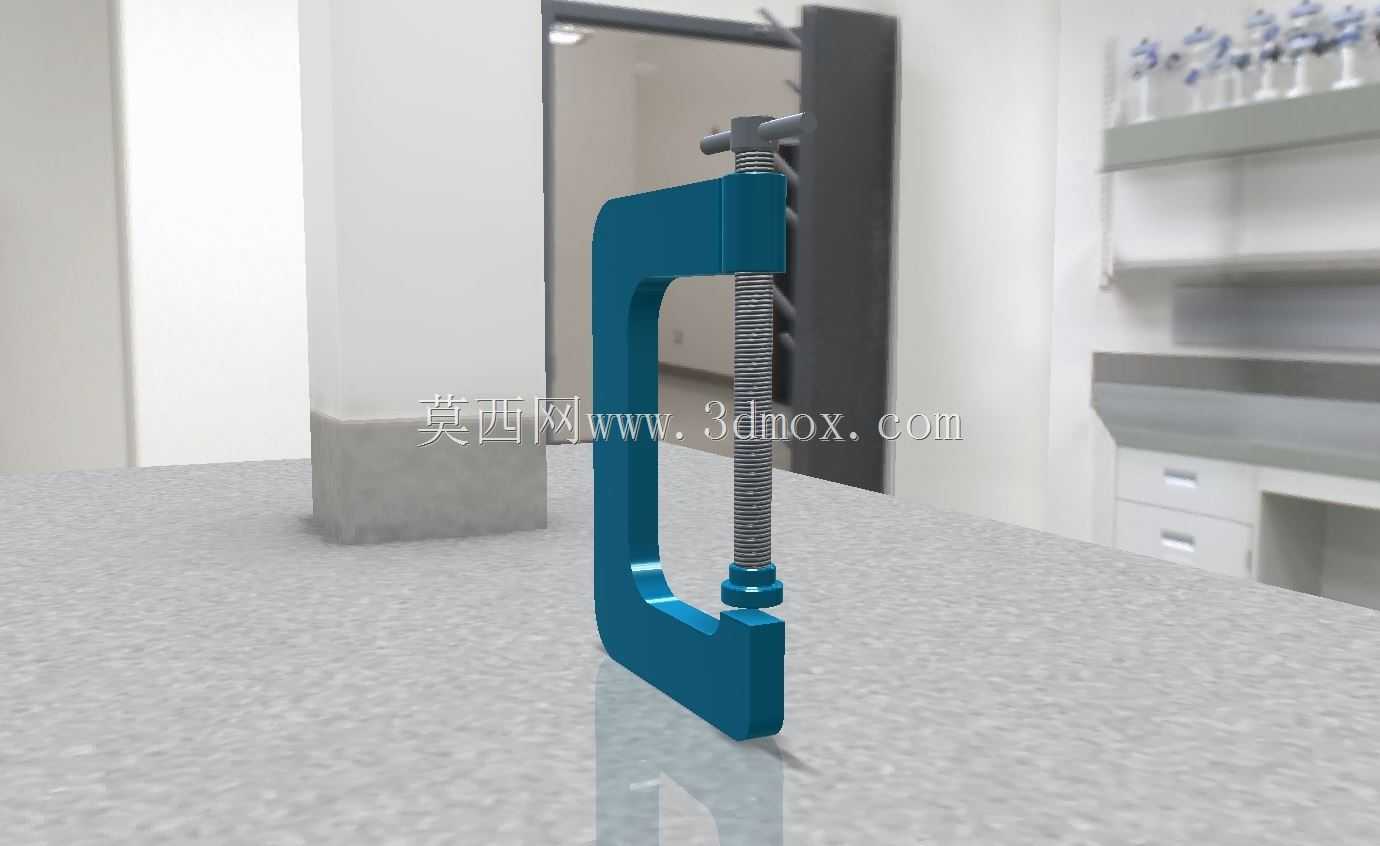

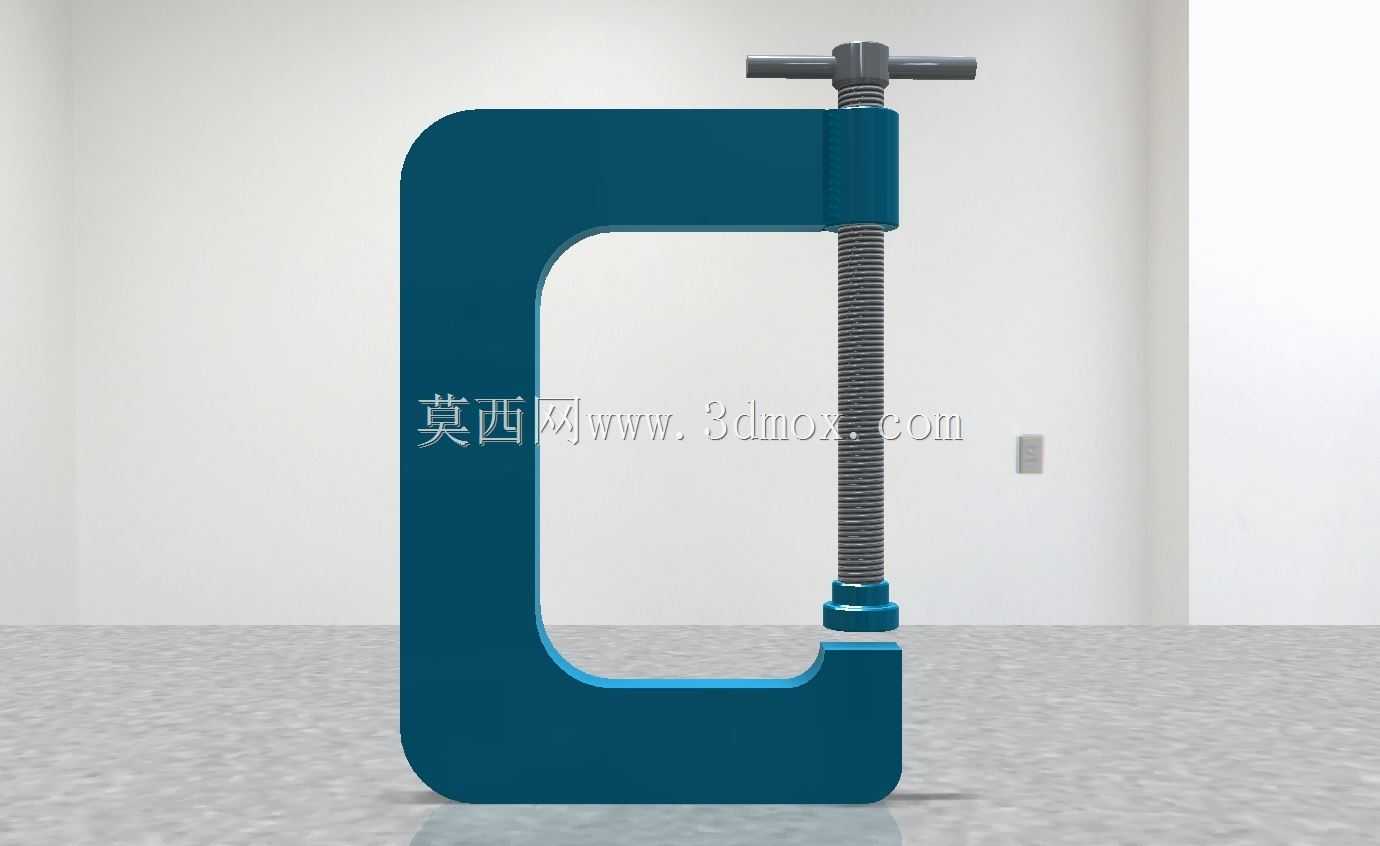

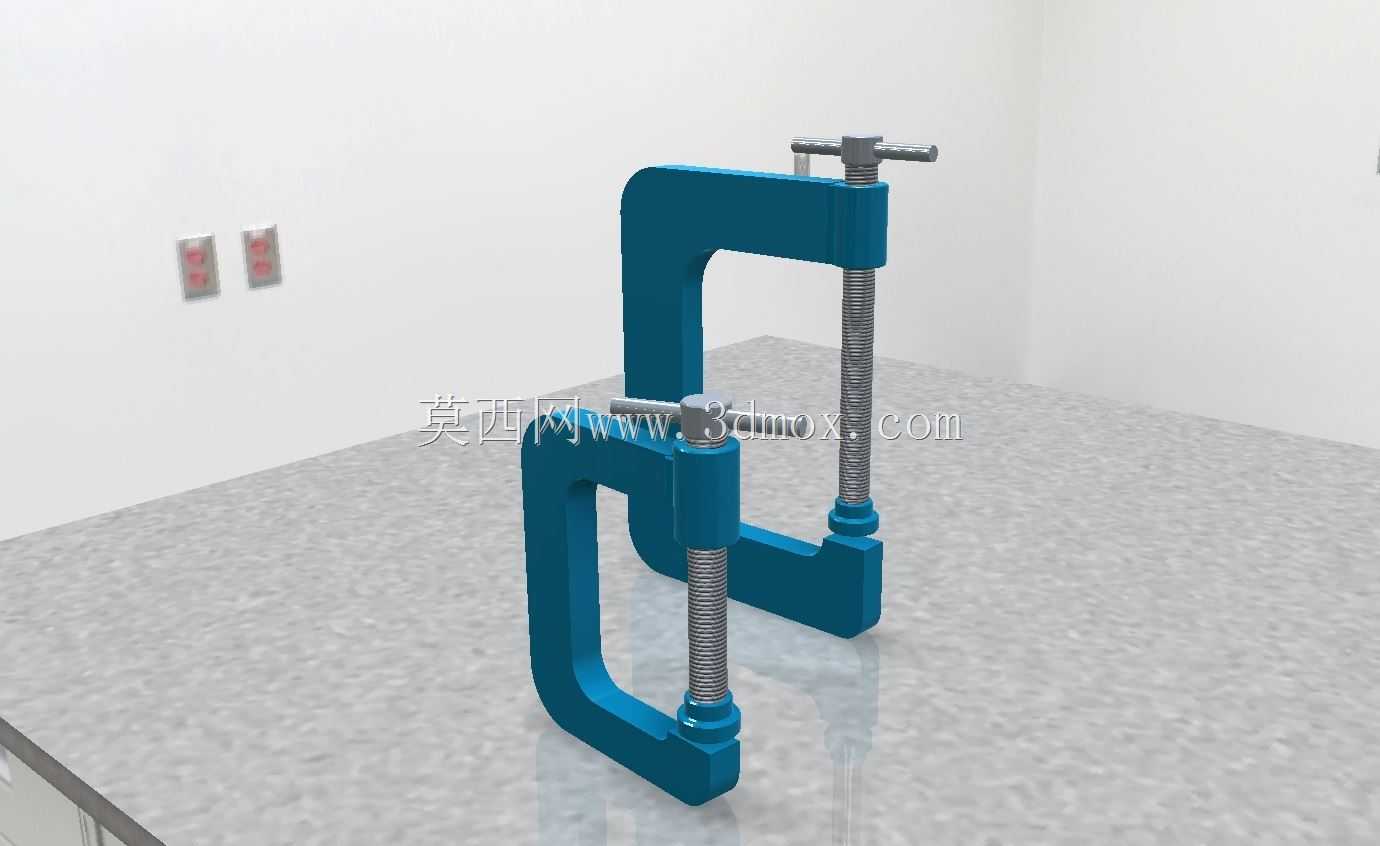

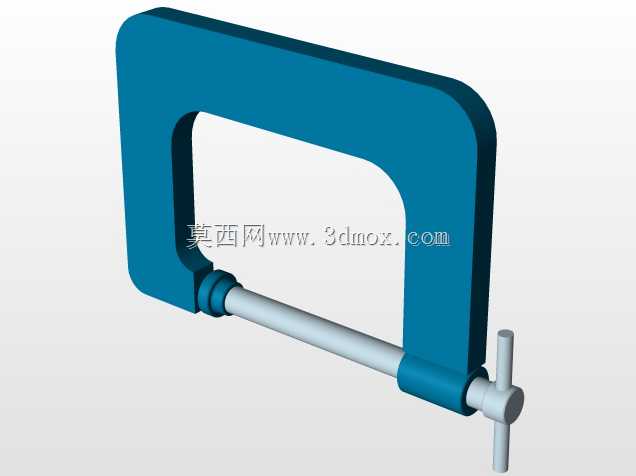

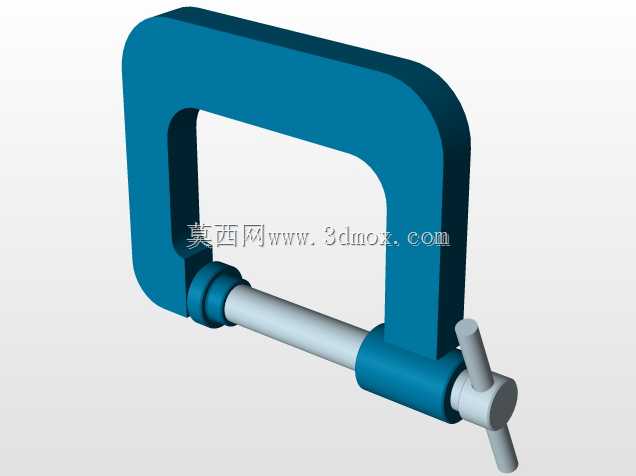

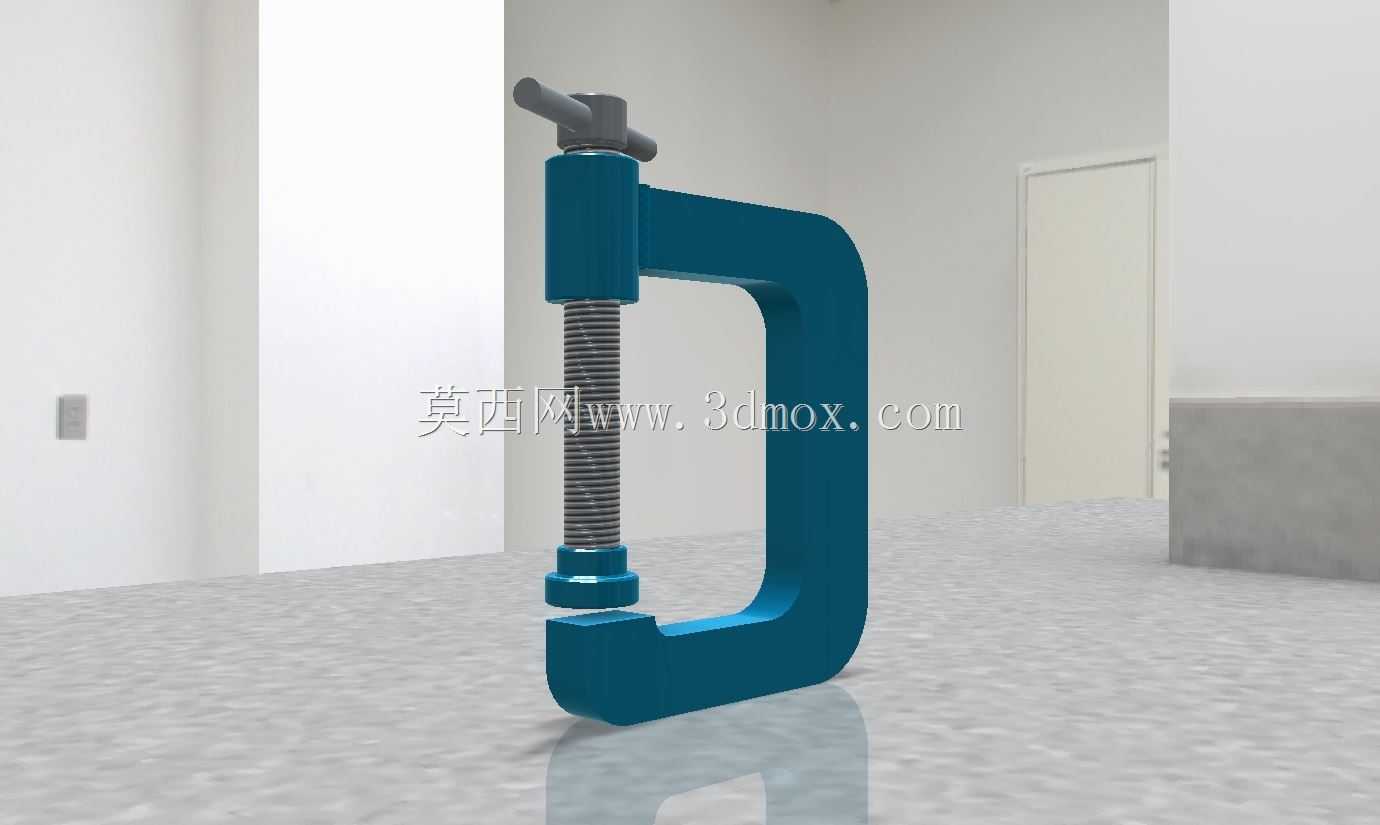

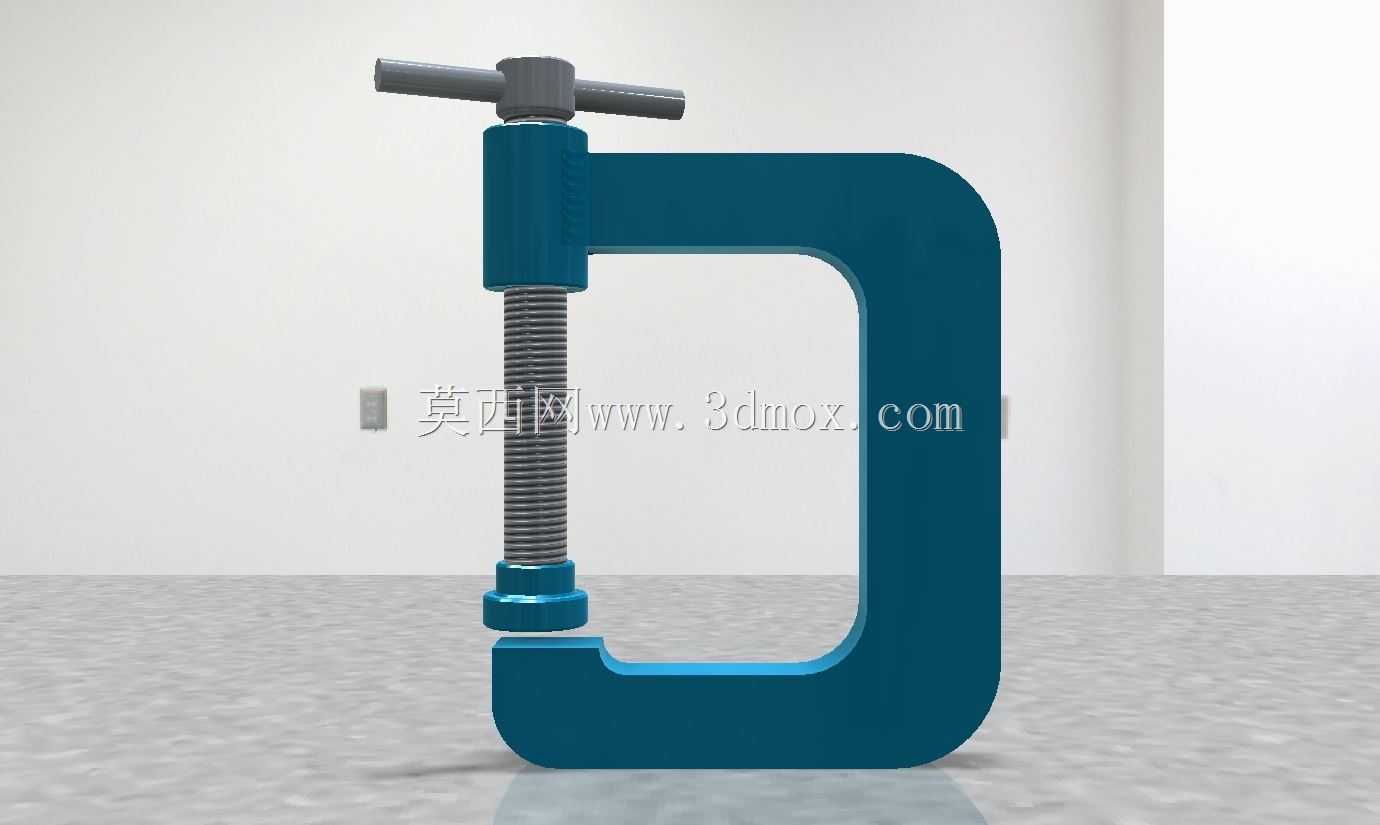

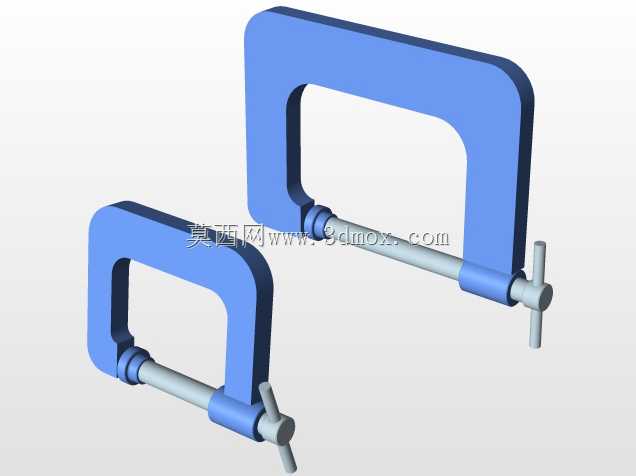

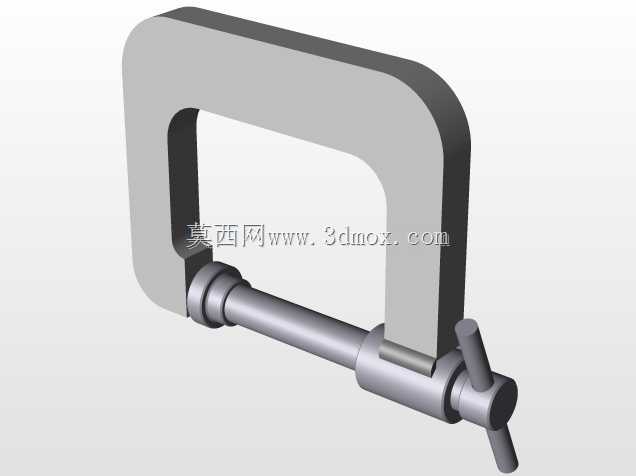

　　本次设计的C型卡箍采用经典的C型开口架体配合T型螺杆的传动结构，架体部分选用高强度碳素钢整体锻造成型后做调质处理，整体C型开口的纵深尺寸经过多场景适配优化，既能够满足常规厚度板材叠合夹紧的深度需求，又不会因为架体纵深过大导致整体重量超标，增加作业人员手持操作的负荷。架体的C型弯折处做了大圆弧过渡结构，避免直角应力集中导致长期受夹紧反力时出现架体开裂、形变的问题，架体与螺杆配合的上端螺纹孔做了加厚凸台设计，螺纹啮合长度达到螺杆公称直径的1.5倍，能够承受大扭矩旋紧时的螺纹剪切力，避免螺纹滑牙失效。

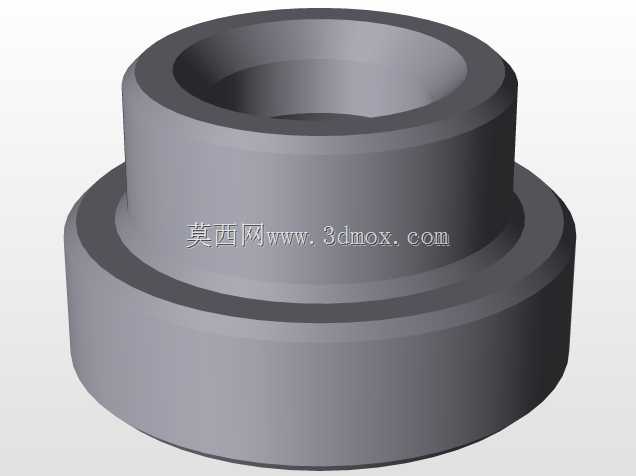

　　螺杆部分采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长期反复旋紧松开也不容易出现螺纹磨损、间隙过大的问题。螺杆的顶端设计了可拆卸的T型转动手柄，手柄两端做了防滑滚花处理，作业人员无需额外工具，直接用手转动手柄即可完成夹紧与松脱操作，在需要更大夹紧力的场景下，也可以在手柄端加套套管增大力臂，获得更大的压紧力矩。螺杆的底端压合面设计了可自由转动的压盘，压盘与螺杆端部采用球面铰接结构，在夹紧表面存在一定倾斜角度的工件时，压盘可以自动适配工件表面角度，保证压合面与工件表面完全贴合，避免局部点接触导致工件表面压痕、夹紧力分布不均的问题。

　　从安装边界与适配场景来看，这款C型卡箍的开口最大张开量覆盖了常规工装作业中80%以上的板材、型材叠装夹紧需求，架体的背部做了平面铣削处理，在需要将卡箍临时固定在工作台面作为定位工装使用时，背部平面可以与工作台面紧密贴合，配合压板即可快速完成卡箍自身的固定，拓展了卡箍的使用场景。在焊接作业场景中使用时，架体表面做了高温氧化喷塑处理，焊接飞溅的焊渣不容易粘附在架体表面，后期清理维护更加便捷；在木工粘接作业场景中，压盘表面可以粘贴防滑橡胶垫，避免压合过程中在木质工件表面留下压痕，同时增大压合面的摩擦力，防止夹紧后工件出现滑移。

　　设计过程中针对架体受力做了有限元校核，在额定最大夹紧力工况下，架体C型开口处的最大形变量控制在0.1mm以内，完全满足常规加工作业的精度要求，不会因为架体形变导致夹紧力不足。螺杆的行程设计预留了10%的安全余量，即使工件存在一定的厚度公差，也不需要额外加装垫块即可完成夹紧操作，压盘的直径设计兼顾了压强分布与操作灵活性，直径过大容易在狭小空间内与周边工装产生干涉，直径过小则会导致压合面压强过大损伤工件表面，经过多轮样机测试调整后的压盘尺寸，能够在多数作业场景下平衡两者的矛盾。

　　不同于市面上部分采用铸铁铸造架体的同类卡箍，这款卡箍的锻钢架体在受到意外冲击荷载时不会出现脆性断裂的问题，即使过载也只会产生塑性形变，能够给作业人员足够的安全预警，避免架体突然断裂弹出伤人。螺杆与架体的螺纹配合处设计了防尘储油槽，日常使用时可以在槽内加注少量润滑脂，减少螺纹磨损，延长卡箍的整体使用寿命，T型手柄与螺杆的连接采用弹性圆柱销固定，长期使用也不会出现手柄松动脱落的问题。在多工位批量组装作业中，这款卡箍可以快速装夹、快速松脱，不需要复杂的调整步骤，能够有效减少工装装夹的辅助时间，提升整体作业效率，不管是小型维修车间的零散作业，还是批量生产线上的临时固定，都能够提供稳定可靠的夹紧效果。
