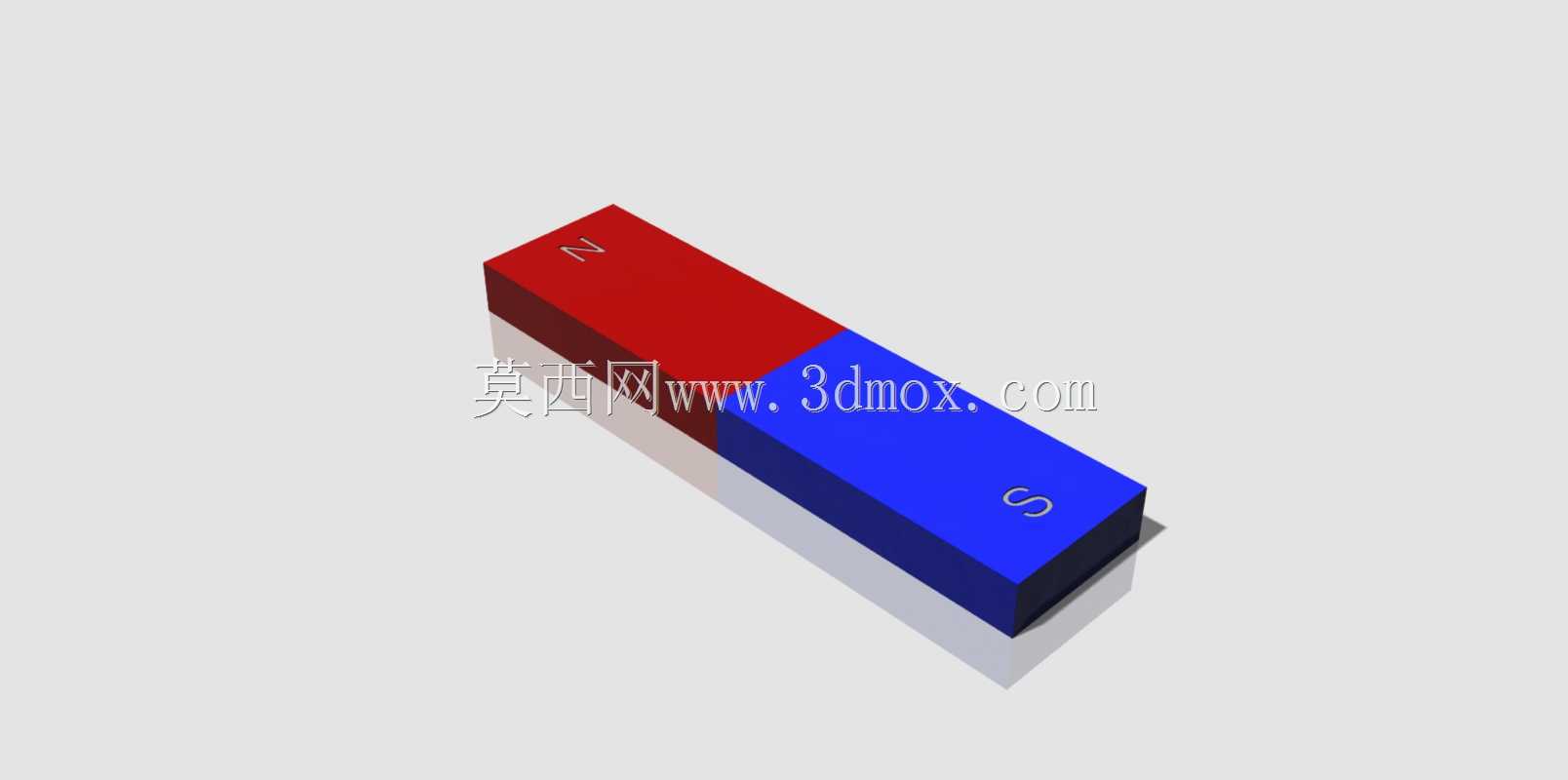

标准教学演示用条形永磁体结构设计

　　在中小学物理实验教具配置、工业简易磁吸附定位工装、小型磁选筛分设备的进料端预分选结构里，这类长条形永磁构件是出现频率极高的基础功能件。不同于异形烧结磁钢需要定制开模，标准长方体构型的条形磁体加工余量小，烧结后的形变控制难度低，量产时的磁性能一致性更容易把控，两端的N/S极沿长度方向分布，磁极辨识度高，不管是用于演示磁场线分布的教学场景，还是作为设备上的固定磁吸点，都能快速完成安装对位。

　　从实际使用的需求倒推设计逻辑，这类磁体的棱边全部做了小尺寸倒角处理，不是为了外观规整，而是烧结钕铁硼或者铁氧体材质本身硬脆，直角棱边在搬运、安装过程中一旦发生磕碰就容易掉渣崩边，崩落的磁屑如果吸附到磁极表面，后续清理难度极大，还会影响吸附面的贴合度；倒角尺寸控制在0.3-0.5mm区间，既不会破坏磁极端面的有效接触面积，又能大幅降低装配时的崩边概率。磁体的长度、宽度、厚度比例控制在4:1:1左右，这个比例不是随意设定的：长度方向作为磁极间距的承载，足够的长度能让两极的磁场分布区间更清晰，教学演示时可以清晰观察到两端磁场强、中间区域磁场弱的特性；宽度和厚度保持一致，是为了让磁体在任意侧面放置时都能保持稳定，不会因为重心偏移发生滚动，不管是放在实验台面上还是嵌入工装的安装槽里，都不需要额外做防滚定位结构。

　　在设备安装适配层面，这类条形磁体的安装边界非常灵活，最常见的安装方式是直接嵌入预留的矩形安装槽内，槽体尺寸比磁体外廓大0.1-0.2mm，配合耐高温的环氧胶粘接固定，不需要额外的紧固件，就能避免磁体在设备运行过程中因为振动发生移位；如果是需要频繁更换磁体的场景，可以在安装槽的端部预留一个直径2mm的顶针孔，拆卸时用顶针从孔内将磁体推出，不需要用尖锐工具撬磁极表面，避免破坏磁体的镀层。这里要注意，磁体表面的镀层不是装饰层，常规的镍铜镍三层镀层是为了隔绝空气和水汽，避免磁体在潮湿环境下发生氧化粉化，设计安装结构时不能让镀层被尖锐的安装棱边刮破，否则长期使用后磁体会从镀层破损位置开始氧化，磁性能会出现不可逆的衰减。

　　从功能特性来看，沿长度方向充磁的条形磁体，两个端面的磁场强度最高，侧面的磁场强度仅为端面的15%-20%，这个特性在做磁吸附定位时要特别注意：如果需要的是大吸附力的固定场景，要让磁极端面正对被吸附的铁磁性工件，吸附力能达到侧面吸附的4倍以上；如果是用于教学演示磁场的相互作用，用端面靠近另一块磁体的同极端，就能直观演示同极相斥的特性，不需要额外做标识，只要按照长度方向区分两极即可。很多人在设计磁吸工装时会忽略磁体的工作温度，常规牌号的钕铁硼磁体在80℃以上就会出现退磁，铁氧体磁体虽然耐温更高但磁性能偏弱，选型时要根据实际工作环境温度匹配对应牌号，不能只看表面磁通量参数。

　　在物理教学场景的应用里，这类条形磁体不需要额外加装外壳，长方体的构型方便学生手持，两端的磁极标识直接印刷在端面上，不会因为频繁摩擦脱落，配合铁屑就能演示磁场线的分布形态，也能完成磁极间相互作用、磁化现象等基础物理实验；在工业场景里，它可以作为小型工件的临时固定磁座，吸附在设备的金属机架上，用来固定走线的线卡、小型传感器的安装支架，不需要在机架上钻孔攻丝，调整位置时直接挪动即可，不会破坏设备的表面涂层；在小型磁选设备里，多根条形磁体按照N/S极交替排列在进料溜槽的下方，就能把物料里混杂的铁屑吸附在溜槽表面，定期清理就能完成铁杂质的去除，结构简单不需要额外的动力驱动，维护成本极低。

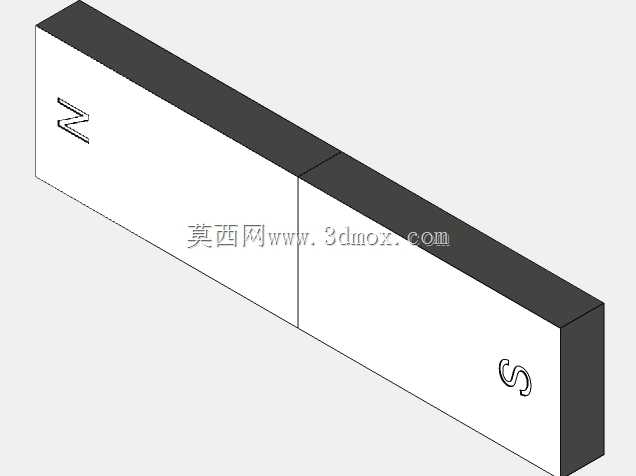

　　设计这类磁体的三维模型时，要重点还原棱边的倒角细节、磁极的标识位置，不需要做复杂的内部结构，因为烧结磁体本身是均质的永磁材料，没有额外的内嵌组件；建模时要把尺寸公差控制在合理区间，长度方向的公差一般为±0.1mm，截面尺寸公差为±0.05mm，这个精度等级既能满足常规的安装需求，又不会因为精度要求过高增加不必要的加工成本。很多新手建模时会把磁体做成完美的直角棱边，实际加工出来的产品根本达不到这个要求，装配时很容易出现卡滞或者崩边的问题，这些细节都是实际生产装配中积累的经验，不是靠理论计算就能得到的。
