螺旋型节能灯泡三维结构设计作品

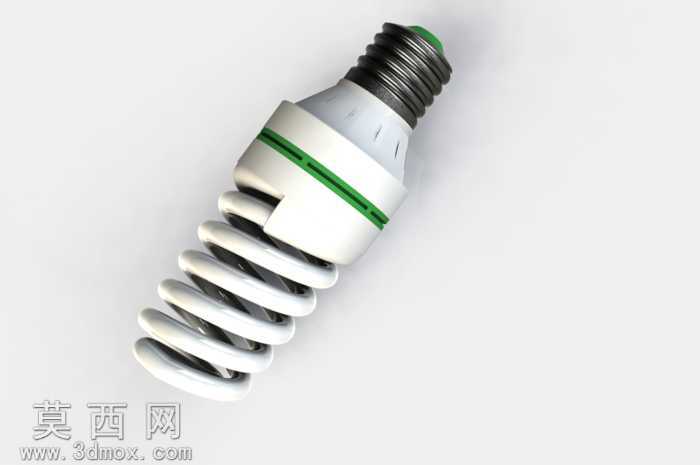

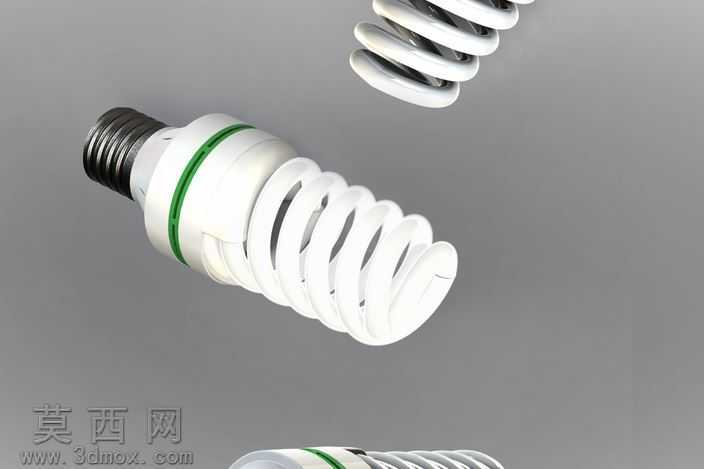

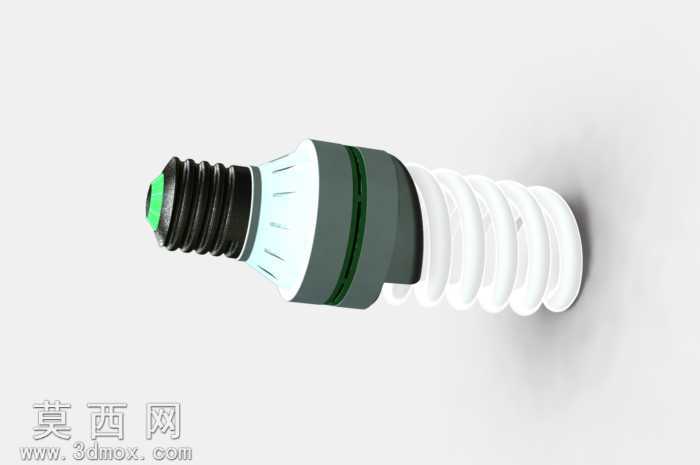

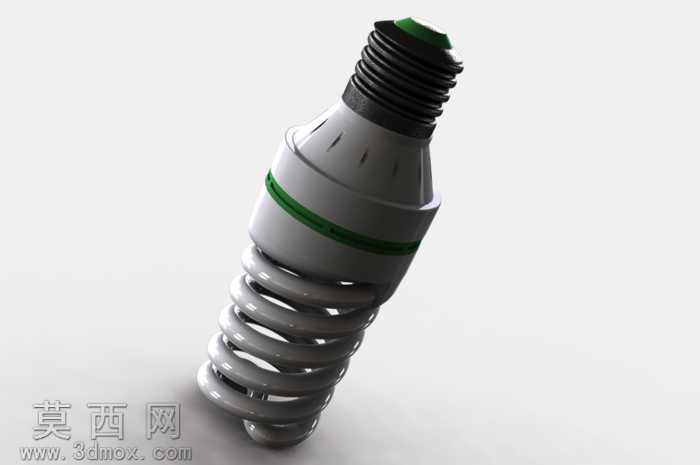

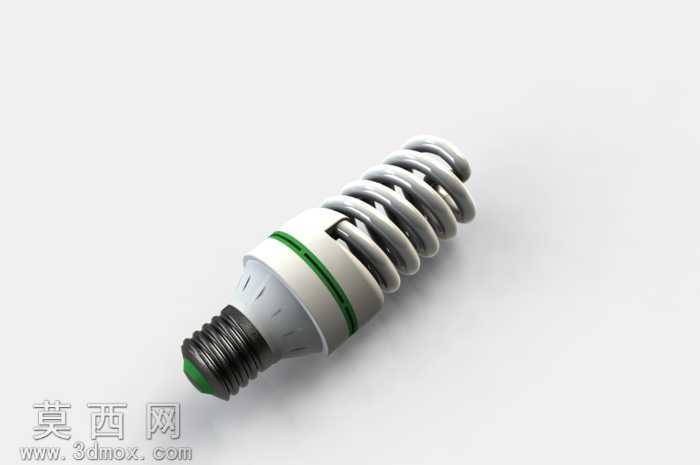

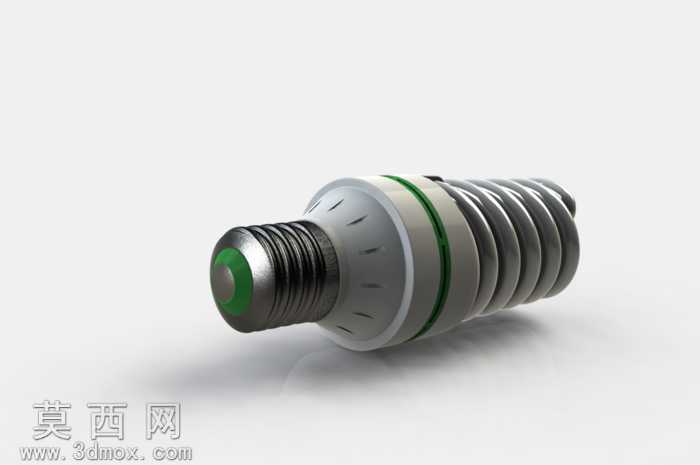

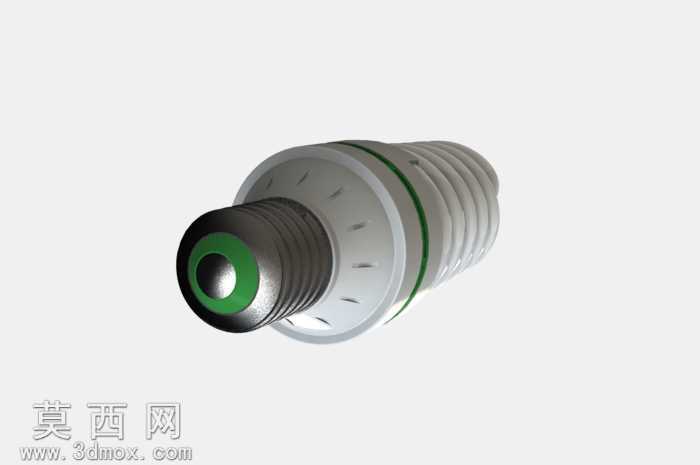

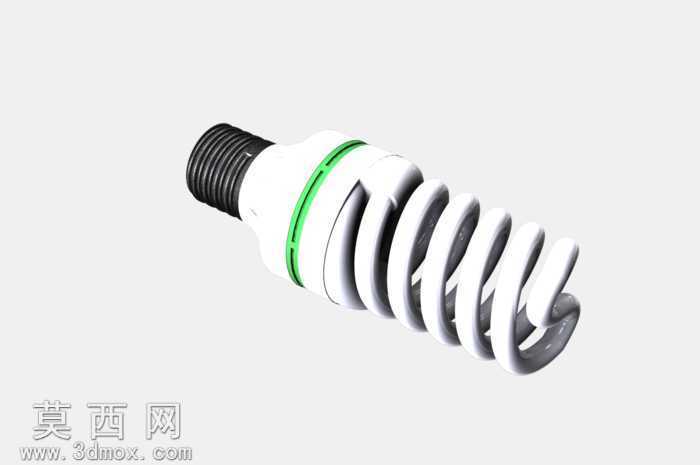

本作品为螺旋型节能灯泡的三维建模设计成果，建模过程以还原实物的结构特征与外观质感为核心目标，首先对节能灯泡的整体结构进行拆解，分为螺口灯头、灯座连接段、密封胶圈、螺旋发光管体四大核心组成部分，在三维软件中先通过草图绘制各部分的截面轮廓，针对螺口灯头部分，采用螺旋线配合扫描特征还原金属螺纹的规整齿形结构，同时对灯头顶端的绝缘触点、侧边金属导电层做了独立的结构分层，确保各部件的装配关系与实物完全一致。灯座连接段采用回转体特征建模，还原塑料壳体的圆润过渡曲面，在壳体与螺旋管衔接位置，设计了两道环形凹槽用于放置绿色密封胶圈，胶圈部分采用软质材质模拟，还原橡胶材质的哑光质感与轻微形变特征。核心的螺旋发光管体部分，通过可变螺距螺旋线作为扫描路径，配合圆形截面扫描出连续的螺旋管状结构，管体表面做了轻微的磨砂质感处理，模拟节能灯管内壁荧光粉层带来的漫反射效果，同时还原了管体与灯座连接位置的封接结构，确保整体结构的完整性。渲染阶段采用柔和的顶光配合侧方补光，突出螺旋管体的曲面光影变化，金属灯头部分赋予高反射金属材质，模拟镀锌金属的冷亮质感，塑料灯座部分赋予乳白色哑光塑料材质，密封胶圈赋予深绿色半哑光橡胶材质，不同材质的质感区分清晰，能够直观呈现产品的材质差异。设计过程中充分考虑了节能灯泡的实际生产装配逻辑，各部件之间的配合间隙、衔接位置的圆角处理都做了精细化调整，既保证了外观的还原度，也让模型具备结构合理性，可用于产品展示、结构教学、照明场景搭建等多种用途，模型的曲面过渡流畅，没有出现破面、畸变等建模问题，螺旋管的曲率变化均匀，还原了实物螺旋灯管的舒展形态。
