图8型铝合金军事救援连接环结构设计

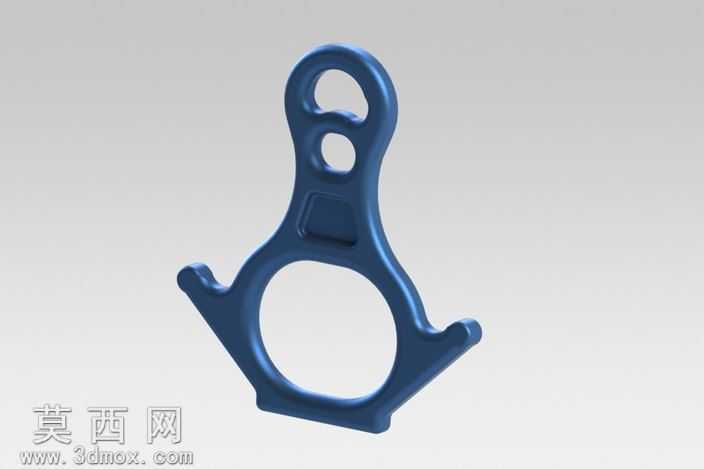

本作品为图8型军事救援连接环的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械零件设计的精度规范，还原了该类救援构件的真实结构与功能特性。建模初期首先梳理救援环的功能需求：作为军事救援场景下的承重连接构件，需要兼顾挂接便捷性、承重可靠性与轻量化特性，因此整体采用对称式结构布局，以大尺寸圆环作为主承重连接位，上部设置两个不同孔径的挂接孔，适配不同规格的安全绳、挂钩等救援配件，下部两侧延伸出对称的限位凸耳，避免挂接的绳索出现意外滑脱的情况，中部设置方形凹陷结构，在不降低整体结构强度的前提下减少零件用料，实现轻量化设计目标。建模过程中采用草图驱动特征的建模逻辑，首先绘制零件的对称中心基准面，在基准面上绘制轮廓草图，通过拉伸特征生成零件的基础实体，之后对上部两个挂接孔、中部方形凹陷位采用切除拉伸特征完成结构加工，对所有棱边位置添加符合工艺要求的圆角特征，避免尖锐棱边在使用过程中割损救援绳索，同时消除零件的应力集中点，提升整体承重能力。材质设置阶段选用铝合金作为零件的基础材质，还原该类救援零件常用的材质属性，表面添加哑光蓝色阳极氧化质感，既符合军事装备的外观特性，也能提升零件的抗腐蚀、耐磨性能。渲染阶段采用工作室环境光效，调整光线角度凸显零件的结构轮廓与曲面过渡效果，清晰展示各个结构位的形态与位置关系，确保模型能够直观呈现零件的设计细节。结构设计上充分考虑救援场景的使用需求，主圆环的内径尺寸适配常规救援绳索的绳径范围，上部两个挂接孔的孔径做差异化设计，可同时满足单绳挂接、双绳分力挂接的不同使用需求，两侧限位凸耳的角度经过反复调整，既能够对挂入的绳索形成有效限位，又不会阻碍绳索的快速挂入与取出，整体壁厚均匀，所有受力位置做加厚处理，确保在额定承重范围内不会出现结构变形、断裂的风险，完全符合军事救援场景下对连接构件的可靠性要求。
