这套锥齿轮传动组件,核心解决的是相交轴之间的旋转动力传递需求,在各类需要变向传动的机械设备中应用十分广泛,比如轻工机械的进给机构、小型输送设备的转角动力传输、机床附件的分度传动单元,都能见到这类锥齿轮副的身影。不同于平行轴传动的圆柱齿轮,锥齿轮的轮齿分布在截锥体表面,啮合过程中两轮轴线呈固定夹角,这套组件的轴线夹角采用的是机械领域最常用的90度正交布局,能够直接实现水平输入到垂直输出的动力转向,不需要额外增加中间传动构件,能有效压缩传动单元的整体安装空间。

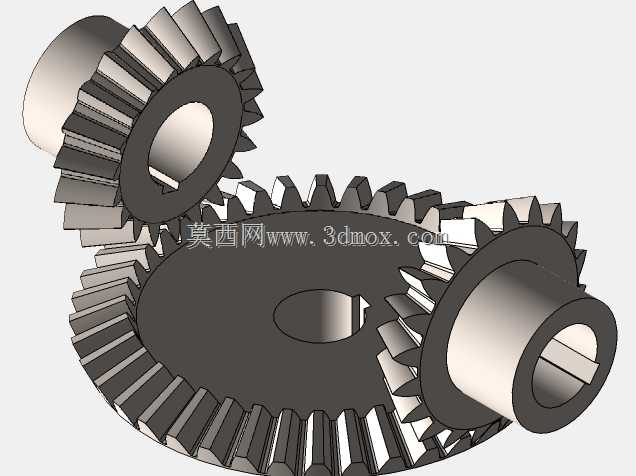

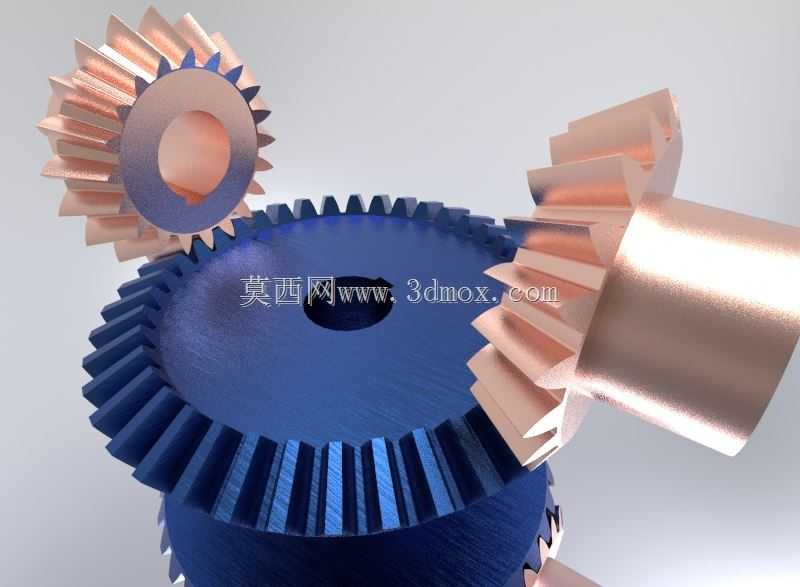

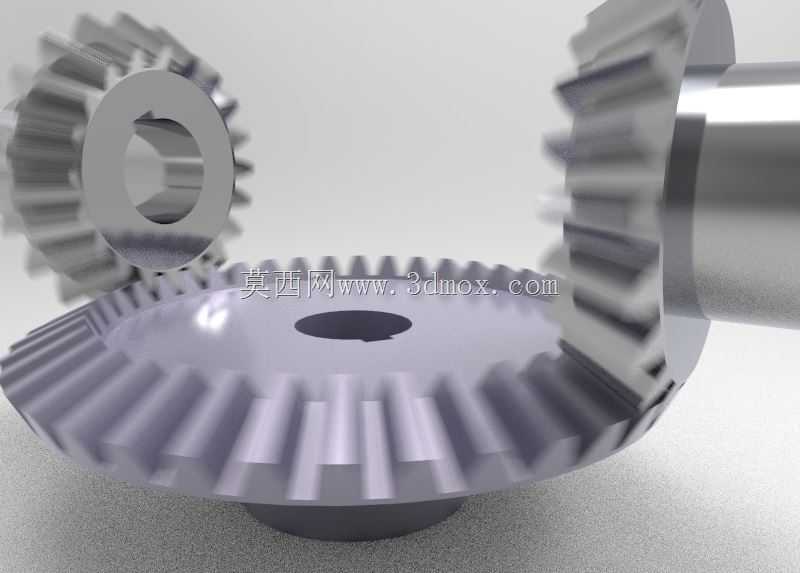

从结构设计逻辑来看,这套组件包含一个大尺寸的从动锥齿轮和两个小尺寸的主动锥齿轮,属于多输入单输出或者单输入分路输出的传动构型,设计时首先要保证的是轮齿啮合的重合度,避免传动过程中出现冲击、断齿或者传动比波动的问题。轮齿采用的是直齿锥齿轮齿形,相比螺旋锥齿轮,直齿结构的加工难度更低,装配调整的容错空间更大,适合中低速、载荷平稳的传动场景,不需要复杂的轴向力抵消结构,支撑轴承的选型也更简单,能降低整套传动单元的制造成本和后期维护难度。
在安装边界的考量上,大锥齿轮的中心设置了通孔结构,用于和输出轴进行配合安装,孔的公差带选用过渡配合区间,既可以保证传动过程中齿轮和轴之间不会出现相对转动,也能方便装配时的压装或者热装操作,齿轮端面还预留了键槽位置,通过平键传递扭矩,避免大载荷下出现打滑失效。两个小锥齿轮的轴端为实心圆柱结构,同样预留了键连接的位置,安装时需要调整两个小齿轮和大齿轮的啮合间隙,通过调整轴承端盖的垫片厚度来控制齿侧间隙,间隙过大会导致传动回程误差增大,反向传动时出现明显的空程,间隙过小则会导致轮齿啮合时润滑脂无法进入齿面,加剧齿面磨损,甚至出现运转卡滞的问题。
实际使用过程中,这套锥齿轮组件的齿面需要定期涂抹润滑脂,因为锥齿轮的啮合是滚动和滑动混合的接触状态,齿面接触应力沿齿长方向分布不均匀,大端的齿形尺寸更大,滑动速度更高,磨损速率也比小端更快,设计时已经对齿面进行了相应的修形处理,让载荷分布更均匀,避免出现大端过早点蚀失效的问题。从外形尺寸来看,大锥齿轮的分度圆直径远大于小锥齿轮,因此这套传动副同时具备减速增扭的作用,输入的高转速低扭矩经过齿轮副传递后,输出端的转速降低,扭矩相应提升,匹配负载端的工作需求。
在装配流程上,首先要将支撑轴承压装到各个齿轮的轴颈位置,保证轴承内圈和轴颈的过盈量符合设计要求,避免运转过程中出现内圈跑圈的问题,之后将齿轮组件装入传动箱体内,先固定大锥齿轮的轴向位置,再逐个调整小锥齿轮的安装距,保证两个小锥齿轮都能和大锥齿轮在全齿长范围内均匀接触,接触斑点的位置要控制在齿面中部偏向小端的区域,这样在承受额定载荷时,接触斑点会向大端偏移,刚好覆盖整个工作齿面,保证传动的平稳性。如果接触斑点偏向齿顶,说明小齿轮的安装距过大,需要将小齿轮向大齿轮方向调整;如果接触斑点偏向齿根,则需要将小齿轮向外调整,直到接触斑点位置符合要求为止。
这类锥齿轮组件在日常运维中,需要定期检查齿面的磨损情况,如果出现齿面点蚀面积超过齿面30%、轮齿崩角、齿面胶合等问题,就需要成对更换齿轮,不能只更换其中一个,因为新旧齿轮的齿形磨损程度不一致,啮合时会出现载荷集中,很容易导致新换的齿轮快速失效。另外,传动箱体的密封也要定期检查,避免润滑脂泄漏,导致齿面干磨,同时也要防止外界的粉尘、切屑等杂质进入箱体内部,混入润滑脂中造成齿面磨粒磨损,缩短齿轮的使用寿命。
