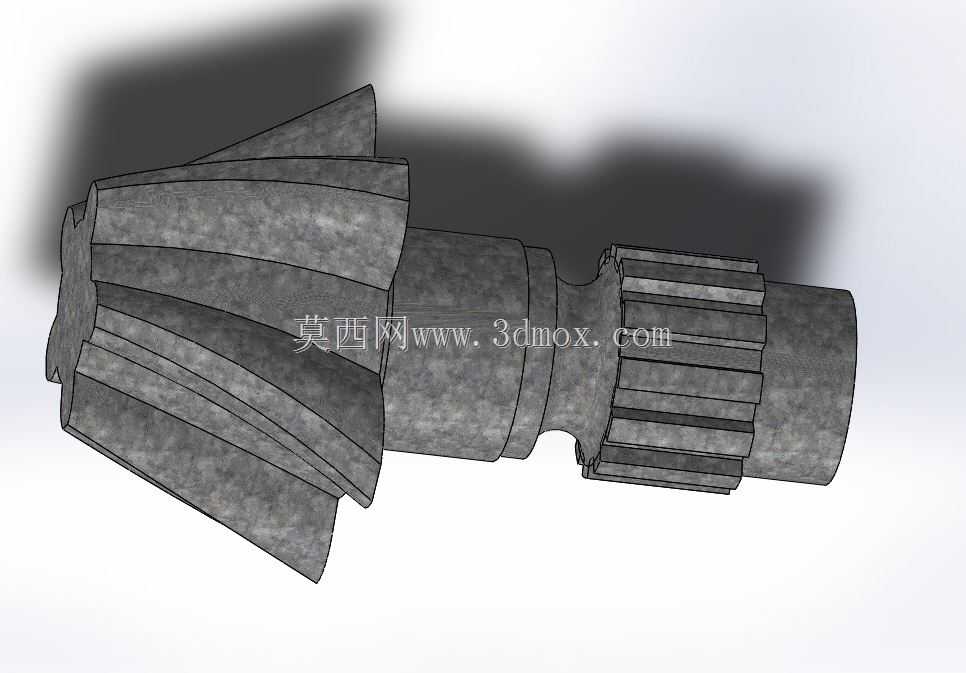

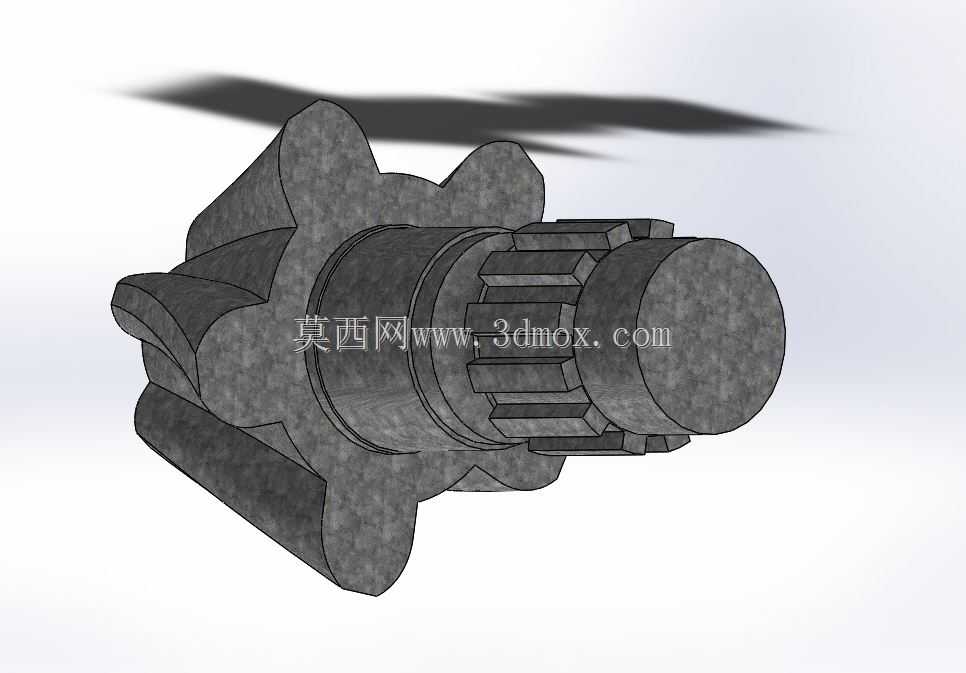

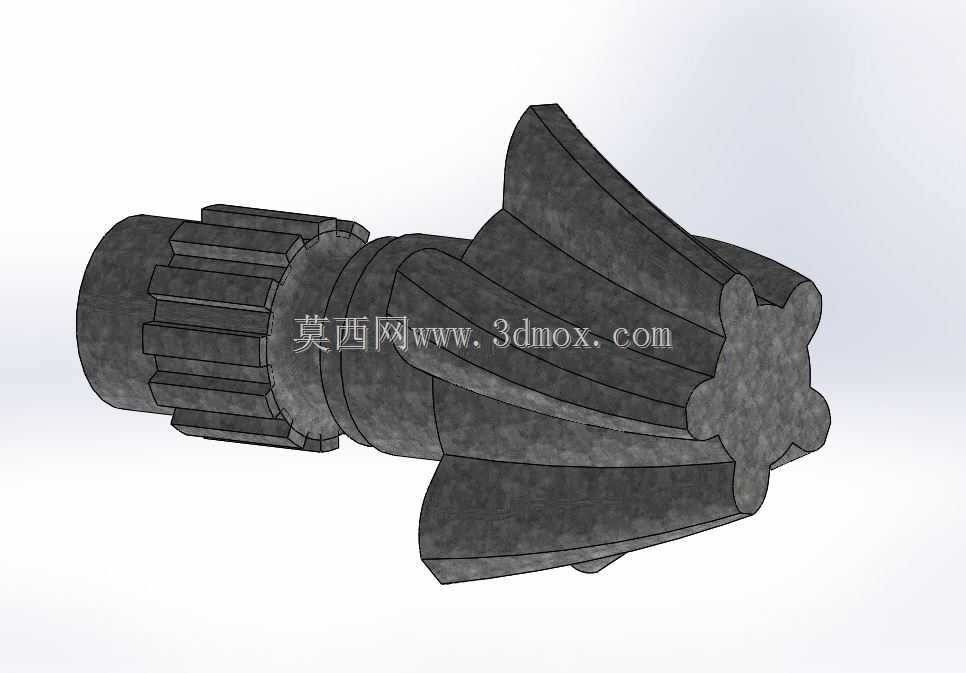

带花键轴段的螺旋锥齿传动构件

项目分类:齿轮 发布时间:2021-11-27 ID:420730
  • 带花键轴段的螺旋锥齿传动构件
  • 带花键轴段的螺旋锥齿传动构件
  • 带花键轴段的螺旋锥齿传动构件
  • 带花键轴段的螺旋锥齿传动构件
  • 带花键轴段的螺旋锥齿传动构件

  在重载传动工况的布局里,这类集成锥齿与花键轴段的传动构件,常出现在差速器输入端、机床主轴进给传动链、工程机械行走驱动的转角动力传递节点,负责把相交轴方向的输入扭矩平稳传导至下游执行端,相比直齿锥齿轮,斜向排布的轮齿在啮合过程中会逐步进入接触状态,不会出现整齿突然撞击啮合面的情况,高速运转时的冲击噪音与齿面局部压应力能得到有效控制,适合中高转速、持续负载的传动场景。从结构设计逻辑来看,构件一端采用螺旋锥齿构型,齿向沿节锥母线方向呈螺旋角排布,啮合重合度比同模数直齿锥齿高出30%左右,多齿同时承载的特性可以分散单齿承受的弯曲应力,在启动瞬间的冲击载荷下不容易出现断齿失效;中间的轴颈段做了等径过渡设计,

  表面粗糙度控制在适合轴承内圈配合的区间,装配时可以直接套入深沟球轴承或者圆锥滚子轴承内圈,作为整个构件的旋转支撑位,轴肩位置预留了轴承端面的贴合台阶,安装时能精准定位轴承的轴向位置,避免运转过程中出现轴系窜动;另一端的花键段采用矩形花键构型,齿侧配合间隙控制在过渡配合区间,既可以保证和配套联接件的周向固定精度,传递大扭矩时不会出现周向打滑,也能在装配时允许少量的轴向位置调整,适配不同安装距的箱体布局。设计过程中需要重点控制锥齿的节锥角、螺旋角与配对齿轮的参数匹配,齿面接触区要调整到齿高中部偏向小端的位置,避免重载下接触区偏移到齿端造成边缘磨损;花键段的分度圆同轴度相对于两端轴承位的跳动需要控制在0.02mm以内,

  否则高速运转时会出现花键联接的偏磨,同时引发整个轴系的振动;锥齿大端与轴颈过渡的位置做了圆弧卸荷槽处理,避免截面突变造成的应力集中,在交变载荷长期作用下可以降低轴段疲劳断裂的风险。实际安装时,整个构件通过两个轴承支撑在传动箱体的镗孔内,锥齿端与配对的锥齿轮保持设计要求的侧隙,侧隙过大会导致换向时的冲击,侧隙过小则会在热胀状态下出现卡齿、齿面胶合的问题;花键端通常联接联轴器或者滑移齿轮,轴向定位通过轴端挡圈或者锁紧螺母固定,预留的轴向窜动量需要匹配箱体的热膨胀量,保证不同工作温度下传动副都能保持正常啮合状态。这类传动构件在农业机械的后桥驱动、小型机床的分度传动、输送设备的转角动力头里都有广泛应用,建模过程中需要准确还原轮齿的螺旋线轨迹、花键的齿形轮廓以及各轴段的过渡圆角,才能保证后续工程图导出、干涉检查、装配仿真的准确性,避免生产加工出来的零件出现装配错位、啮合异常的问题。
