工业传动用滚子链轮结构设计

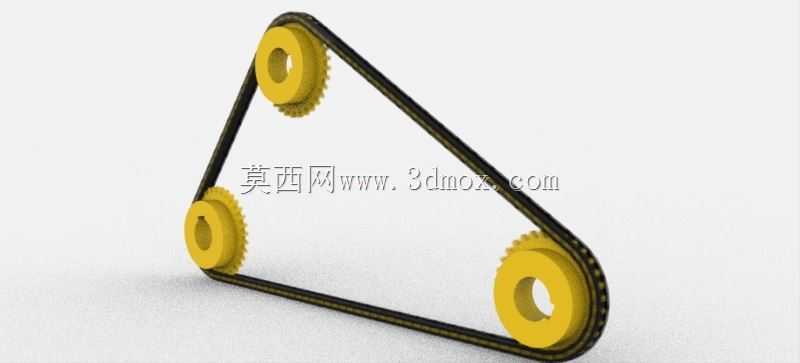

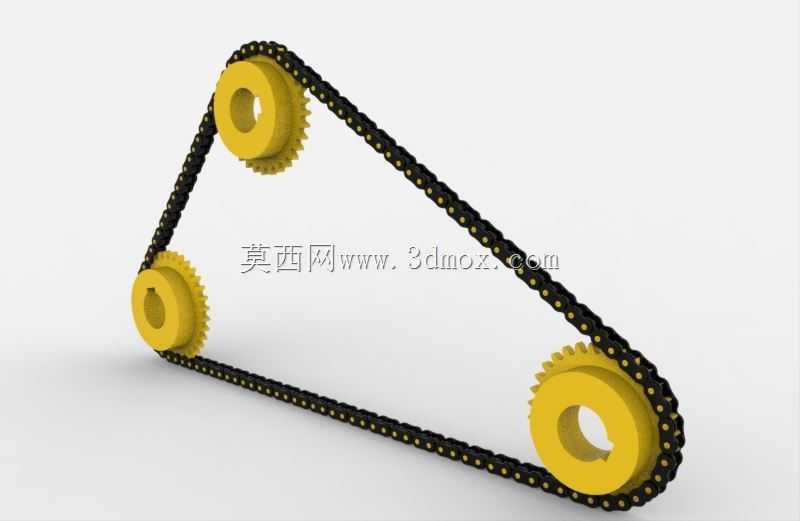

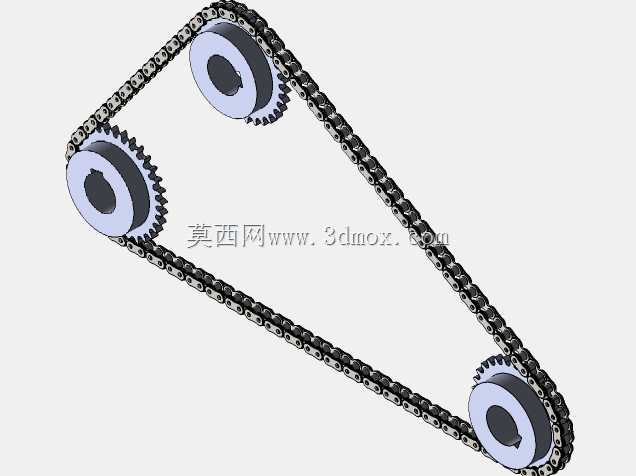

　　链传动作为工业场景里应用极广的机械传动形式，链轮是整个链传动副里的核心啮合部件，和配套滚子链配合完成动力与运动的传递，相比带传动不存在打滑问题，相比齿轮传动对安装中心距的适配范围更广，能在高温、多尘、有油污的恶劣工况下保持稳定传动效率，广泛用在输送设备、农业机械、工程机械、机床辅机、物流分拣线等需要长距离定比传动的场景里。做链轮结构设计的时候，首先要匹配对应链条的节距、滚子直径参数，齿形的设计要兼顾啮合顺畅性和耐磨性能，齿廓曲线采用三圆弧一直线的标准齿形，保证链节能平稳啮入啮出，不会出现卡链、跳齿的问题，同时啮合过程中能减少链条和齿面的冲击载荷，延长整套传动副的使用寿命。从结构细节来看，这款链轮的齿顶圆、

　　齿根圆尺寸都严格匹配对应规格链条的啮合边界，轮齿的倒角处理能避免链条铰接位置和齿侧发生硬摩擦，轮毂部分的设计根据安装轴径做了适配，键槽的尺寸公差符合传动件的配合标准，能保证和传动轴的周向固定可靠，传递额定扭矩的时候不会出现松脱打滑。设计过程中要充分考虑安装边界，链轮的轴向宽度要比配套链条的内节内宽留出合理间隙，避免安装后链条和轮侧发生摩擦，轮毂的伸出长度要匹配安装位置的轴段长度，保证轴向定位可靠，不会出现轴向窜动。不同工况下的链轮选材和热处理也有区别，常规工况下用45号钢做齿面高频淬火就能满足耐磨要求，重载冲击工况下则需要选用合金结构钢做整体调质加齿面淬火，保证轮齿芯部有足够韧性，齿面有足够硬度抵抗磨损。在实际设备装配里，

　　链轮的安装同轴度要求很关键，两轴的平行度偏差必须控制在允许范围内，否则会加剧链条和链轮的偏磨，甚至出现脱链故障，同时要预留张紧机构的安装空间，链条运行一段时间后出现节距伸长时能及时调整张紧度，保证传动平稳。链轮的齿距累积公差、齿圈径向跳动公差都要符合对应精度等级要求，高速传动场景下还要做动平衡校正，避免运行过程中出现振动噪音，影响整套设备的运行稳定性。从建模逻辑来说，先通过齿形计算公式生成单个齿的轮廓草图，通过圆周阵列得到完整齿圈，再拉伸生成轮体基体，之后做轮毂、键槽、倒角等结构的细节处理，所有特征的尺寸关联都做参数化设置，后续如果需要适配不同节距、不同齿数的链轮，只需要修改对应参数就能快速生成新的模型，

　　大幅提升同系列零件的设计效率。在实际选型匹配时，齿数的选择要结合传动比计算，小链轮齿数不宜过少，否则会增大传动的不均匀性和动载荷，加速链条磨损，大链轮齿数也不宜过多，避免链条节距伸长后容易出现跳齿脱链问题，通常传动比在合理区间内时，小链轮齿数选在合理范围，大链轮齿数不超过上限值，能让整套传动副的寿命和运行平稳性达到最优平衡。
